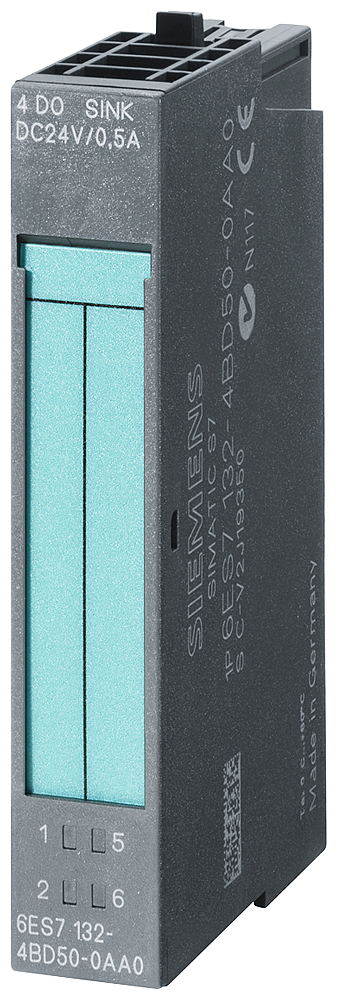

Описание 6ES7132-4BD02-0AA0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Да | |
| Напряжение питания | Устойчивость к обратному напряжению | Да; при использовании того же напряжения нагрузки, что и на модуле питания |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V; от модуля питания | |
| Защита от перепутывания полярности | Да; перепутывание полюсов может привести к переключению цифровых выходов | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 10 mA; на канал |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,8 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 1 byte | |
| с пакетами | 4 bit | |
| Цифровые выводы | Вид цифровых выходов | Source Output (PNP, P-переключение) |
| Вид выходов | 4 | |
| Защита от короткого замыкания | Да | |
| Нормальный порог срабатывания | от 1 до 1,5 А | |
| Ограничение индуктивного напряжения отключения | L+ (от -55 до -60 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 Ω | |
| верхний предел | 3 400 Ω | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-1 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "1", диапазон допустимых значений, мин. | 7 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 600 mA | |
| для сигнала "0", ток покоя, макс. | 0,3 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 50 µs | |
| с "1" на "0", макс. | 120 µs | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да; на модуль | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 800 Hz | |
| при индуктивной нагрузке, макс. | 2 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на модуль | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Нет |
| Диагностический светодиодный индикатор | ||
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |

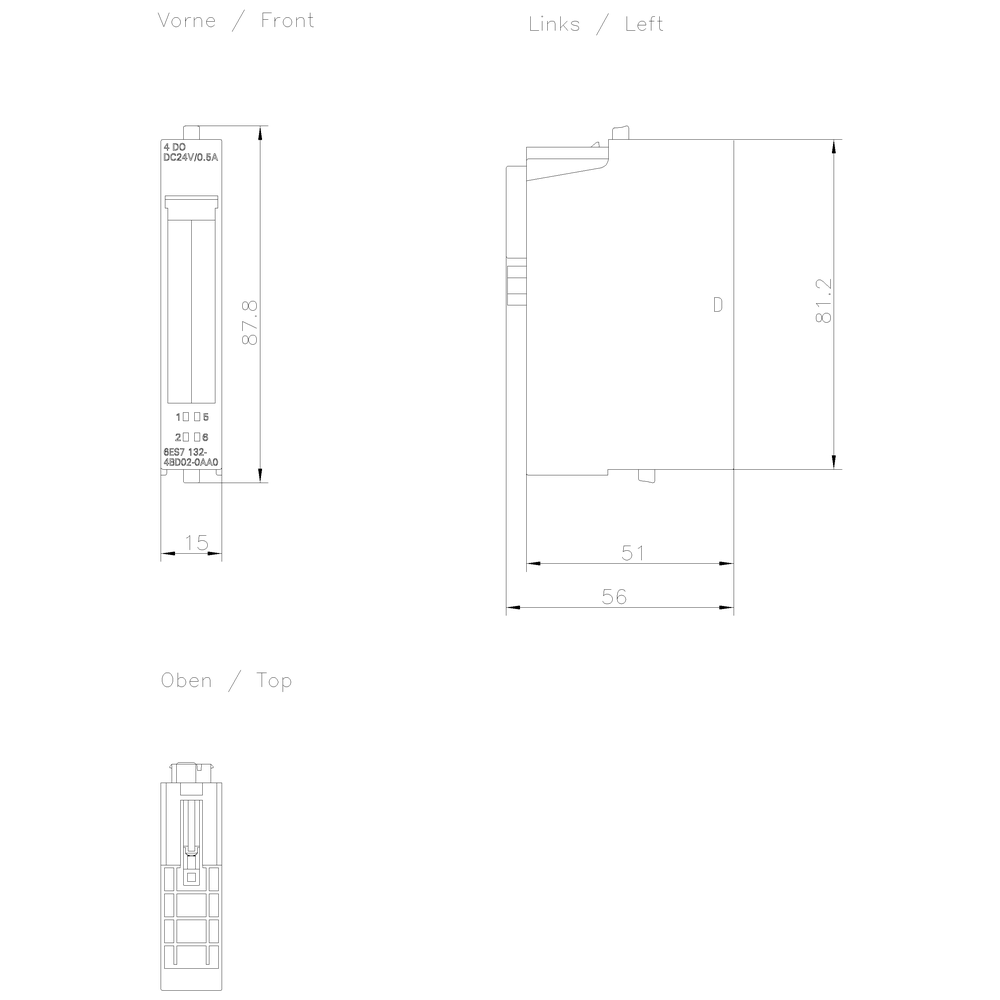

| Размеры | Ширина | 15 mm |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | Масса, прибл. | 40 g |
