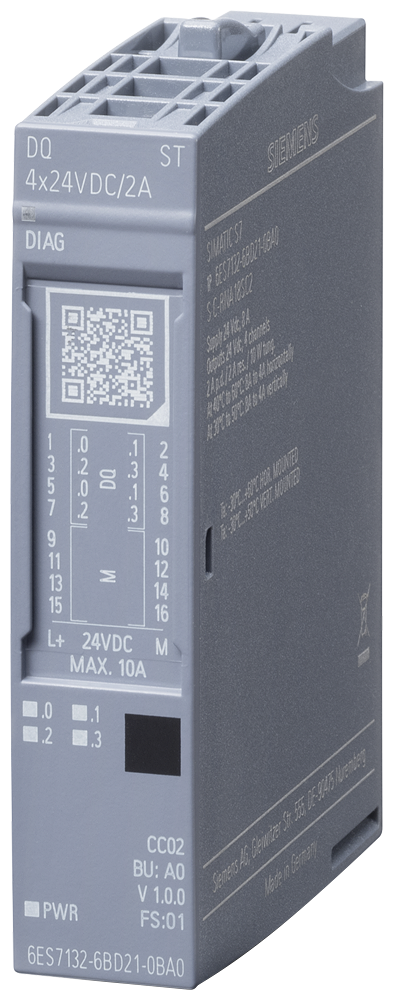

6ES7132-6BD21-0BA0 Siemens - Модуль дискретных выходов ET 200SP, DQ 4X24VDC/2A ST, PU 1, PNP
₸244 149
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7132-6BD21-0BA0
| Общая информация | Обозначение типа продукта | DQ 4 x 24 В пост. тока/2 A ШТ. |
|---|---|---|
| Функциональный стандарт HW | 01 | |
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC02 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | не ниже STEP 7 V19 с HSP0425 / интегрировано, начиная с TIA Portal V20 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | начиная со STEP 7 V5.5 SP3 с HSP0230 V11.0 / интегрировано, начиная со STEP 7 V5.7 SP3 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML V2.43 | |
| Режим работы | ||
| DQ | Да | |
| DQ с функцией экономии энергии | Нет | |
| ШИМ | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSO | Нет | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Макс. потребление тока | 20 mA; без нагрузки |
| Выходное напряжение | Номинальное значение (пост. ток) | 24 V |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип A | |
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | BU-тип A0 | |
| 2-проводное подключение | BU-тип A0 | |
| 3-проводное подключение | BU типа A0 с клеммами AUX или модулем распределения потенциалов | |
| Цифровые выводы | Вид цифровых выходов | Source Output (PNP, P-переключение) |
| Вид выходов | 4 | |
| с вытекающим током | Нет | |
| с втекающим током | Да | |
| Цифровые выходы параметрируемые | Да | |
| тип выхода согласно МЭК 61131, тип 2 | Да | |
| Защита от короткого замыкания | Да; электронный | |
| Нормальный порог срабатывания | от 2,8 до 5,2 А | |
| Распознавание обрыва провода | Да | |
| Ограничение индуктивного напряжения отключения | норм. L+ (-50 В) | |
| Включение цифрового входа | Да; согласно МЭК 61131-2 поддерживает вход типа 3 | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 2 A | |
| при индуктивной нагрузке, макс. | 2 A | |
| при ламповой нагрузке, макс. | 10 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 12 Ω | |
| верхний предел | 3 400 Ω | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 2 A | |
| для сигнала "1", диапазон допустимых значений, макс. | 2 A | |
| для сигнала "0", ток покоя, макс. | 0,1 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", тип. | 50 µs | |
| с "1" на "0", тип. | 100 µs | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,1 Hz; возможны более высокие частоты, см. техническое описание "Максимально допустимая частота коммутации индуктивных нагрузок" | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 2 A | |
| Макс. ток на модуль | 8 A; см. техническое описание "Кривая дерейтинга" | |
| Суммарный ток выходов (на модуль) | ||
| — до 30 °C, макс. | 8 A | |
| — до 40 °C, макс. | 8 A | |
| — до 50 ℃, макс. | 6 A | |
| — до 60 ℃, макс. | 4 A | |
| — до 30 °C, макс. | 8 A | |
| — до 40 °C, макс. | 6 A | |
| — до 50 ℃, макс. | 4 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| — параметрируемое | Да | |
| Обрыв провода | Да; по модулям | |
| Короткое замыкание на массу | Да; по модулям | |
| Короткое замыкание на L+ | Да; по модулям | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Нет | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | применяется для функций обеспечения безопасности | Нет |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 29,3 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 3,98 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 25,6 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,245 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; ограничения по высоте над уровнем моря > 2.000 м, см. системный справочник для ET 200SP | |
| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 30 g |
