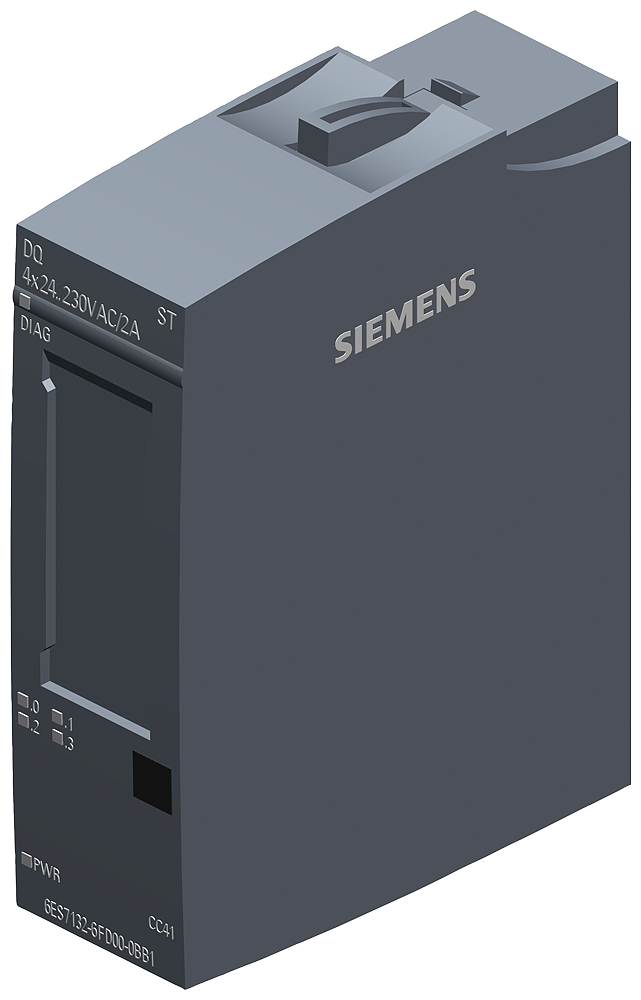

Описание 6ES7132-6FD00-0BB1
| Общая информация | Обозначение типа продукта | DQ 4x24 ... 230 В перем. тока/2 A ST |
|---|---|---|
| Функциональный стандарт HW | Начиная с FS05 | |
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | Базовый блок, тип B1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC41 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13/V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| DQ | Да | |
| DQ с функцией экономии энергии | Нет | |
| ШИМ | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSO | Нет | |
| Напряжение питания | Номинальное значение (перем. ток) | 230 V |
| Допустимый диапазон, нижний предел (перем. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V | |
| Входной ток | Потребление тока (номинальное) | 11,5 mA |
| Выходное напряжение | Номинальное значение (перем. ток) | 230 V; от 24 до 230 В перем. тока |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 9 W; Активная мощность, напряжение нагрузки 230 В, все выходы нагружаются 2 А, 50 Гц |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Вводы | 1 byte; с QI | |
| Выводы | 1 byte | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | |
| Тип механического кодирующего элемента | тип C | |
| Цифровые выводы | Вид цифровых выходов | Симистор с распознаванием перехода через нулевое значение |
| Вид выходов | 4 | |
| с вытекающим током | Нет | |
| с втекающим током | Да | |
| Цифровые выходы параметрируемые | Нет | |
| Защита от короткого замыкания | Нет; При использовании базового блока типа B1 предусматривается слаботочный предохранитель с током расцепления 10 А, быстродействующий | |
| Включение цифрового входа | Да | |
| Макс. размер пускателей электродвигателя по NEMA | 5 | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 2 A | |
| при ламповой нагрузке, макс. | 100 W | |
| Выходное напряжение | ||
| для сигнала "1", мин. | 20,4 V | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 2 A | |
| для сигнала "1", диапазон допустимых значений, мин. | 10 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 2 A | |
| для сигнала "0", ток покоя, макс. | 460 µA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 10 ms | |
| с "1" на "0", макс. | 10 ms | |
| Параллельное подключение двух выходов | ||
| для логических схем | Нет | |
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 10 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz; Возможны более высокие частоты, см. справочник по аппарату/информацию о продукте | |
| при ламповой нагрузке, макс. | 1 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 2 A | |
| Макс. ток на модуль | 8 A | |
| Суммарный ток выходов (на модуль) | ||
| — до 40 °C, макс. | 8 A | |
| — до 50 ℃, макс. | 6 A | |
| — до 60 ℃, макс. | 4 A | |
| — до 30 °C, макс. | 8 A | |
| — до 40 °C, макс. | 6 A | |
| — до 50 ℃, макс. | 4 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Нет |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностика | ||
| Контроль напряжения питания | Нет | |
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Изоляция | Изоляция, испытанная посредством | 2 545 В пост. тока/2 с (стандартное испытание) |
| Стандарты, допуски, сертификаты | применяется для функций обеспечения безопасности | Нет |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 13,9 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 5,53 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 8,71 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,359 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 60 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 2 000 m; По запросу: Высоты монтажа больше 2 000 м | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |

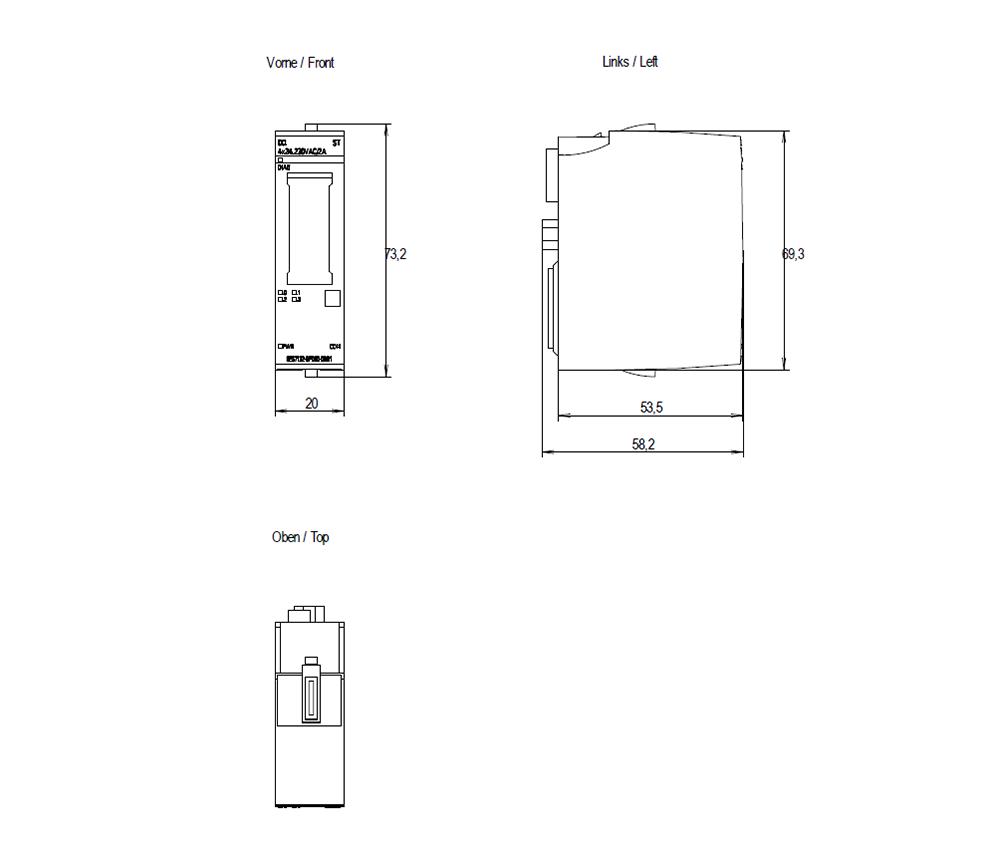

| Размеры | Ширина | 20 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 50 g |
