Описание 6ES7132-6MD00-0BB1
| Общая информация | Обозначение типа продукта | RQ 4 x 120 В пост. тока ... 230 В перем. тока/5 A NO MA ST |
|---|---|---|
| Функциональный стандарт HW | Не ниже FS03 | |
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип B0, B1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC40 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| DQ | Да | |
| DQ с функцией экономии энергии | Нет | |
| ШИМ | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSO | Нет | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Макс. потребление тока | 100 mA; без нагрузки |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1,5 W |
| Адресная область | Адресное пространство на модуль | |
| Вводы | 1 byte; + 1 байт на информацию о качестве | |
| Выводы | 1 byte | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | тип C | |
| Выбор BaseUnit для вариантов подключения | ||
| 2-проводное подключение | Базовый блок, тип B1 | |
| 3-проводное подключение | Базовый блок, тип B0 | |
| Цифровые выводы | Вид цифровых выходов | Реле |
| Вид выходов | 4 | |
| с вытекающим током | Да | |
| с втекающим током | Да | |
| Цифровые выходы параметрируемые | Да | |
| Защита от короткого замыкания | Нет | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 2 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс. | 0,5 Hz; если частота коммутации превышает 0,1 Гц, следует предусмотреть защитный диод | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 2 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 5 A | |
| Макс. ток на модуль | 20 A | |
| Суммарный ток выходов (на модуль) | ||
| — до 50 ℃, макс. | 20 A | |
| — до 60 ℃, макс. | 16 A | |
| — до 40 °C, макс. | 20 A | |
| — до 50 ℃, макс. | 16 A | |
| Релейные выходы | ||
| Число релейных выходов | 4 | |
| Номинальное напряжение питания на катушке реле L+ (пост. ток) | 24 V | |
| Макс. потребляемый ток реле (ток в катушках всех реле) | 40 mA | |
| Внешний предохранитель для релейных выходов | Да, со слаботочным предохранителем, имеющим ток срабатывания макс. 6 А и быструю характеристику срабатывания | |
| Макс. число коммутационных циклов | 7 000 000; см. дополнительное описание в руководстве | |
| — при индуктивной нагрузке, макс. | 2 A; см. дополнительное описание в руководстве | |
| — при омической нагрузке, макс. | 5 A; см. дополнительное описание в руководстве | |
| — макс. тепловой ток длительной нагрузки | 5 A | |
| — Мин. коммутируемый ток | 100 mA; 5 В пост. тока | |
| — Ном. напряжение переключения (пост. ток) | От 24 до 120 В пост. тока | |
| — Ном. напряжение переключения (пер. ток) | от 24 до 230 В перем. тока | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 200 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | между каналами и шиной на задней стенке/напряжение питания | 240 В перем. тока |
| Изоляция | Изоляция, испытанная посредством | 2 500 В пост. тока (типовое испытание) |
| испытанная посредством | ||
| между каналами и шиной на задней стенке/напряжение питания | 2 500 В пост. тока | |
| между шиной на задней стенке и напряжением питания | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | применяется для функций обеспечения безопасности | Нет |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 25,5 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 3,54 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 22,1 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,137 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 2 000 m; По запросу: Высоты монтажа больше 2 000 м | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |

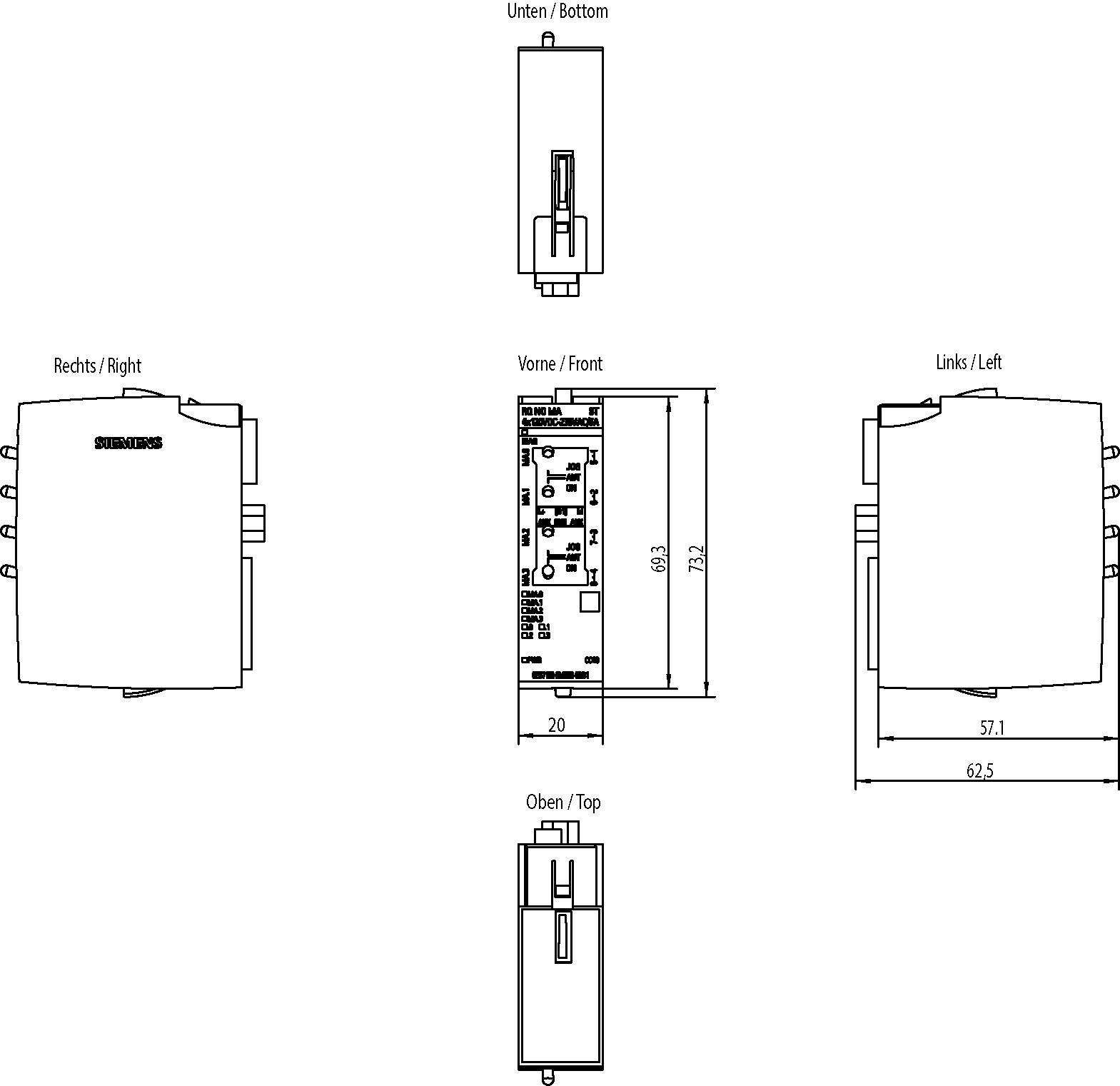

| Размеры | Ширина | 20 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 45 g |
