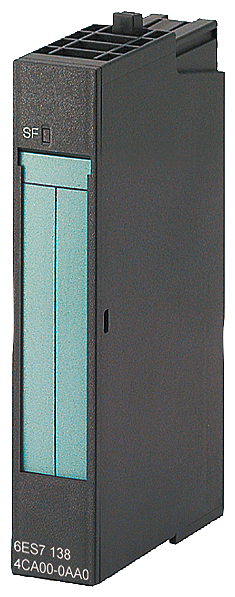

6ES7134-4GD00-0AB0 Siemens - ET200S электронный модуль, 4AI стандартное 2-ПРОВОДНОЕ подключение
₸407 468
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7134-4GD00-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V; от модуля питания | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 125 mA |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Выходное напряжение | Электропитание измерительных преобразователей | |
| есть | Да | |
| устойчивое при коротких замыканиях | Да; прибл. 200 мА на модуль | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,6 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 8 byte | |
| Аналоговые вводы | Число аналоговых входов | 4 |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 30 mA; электронное ограничение | |
| Макс. время цикла (все каналы) | 40 ms; от 33 до 40 мс | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 4 мА до 20 мA | Да; на 25 Ом | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Принцип измерения | встроен. |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 13 bit; от 4 до 20 мА: 13 бит | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 16,67 / 20 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 16 x время цикла | |
| Ступень: сильная | Да; 32 x время цикла | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | ||
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 750 Ω | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Ток относительно диапазона входных параметров, (+/-) | 0,4 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностика | |
| Обрыв провода | Да; только диапазон измерений от 1 до 5 В | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Нет | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |

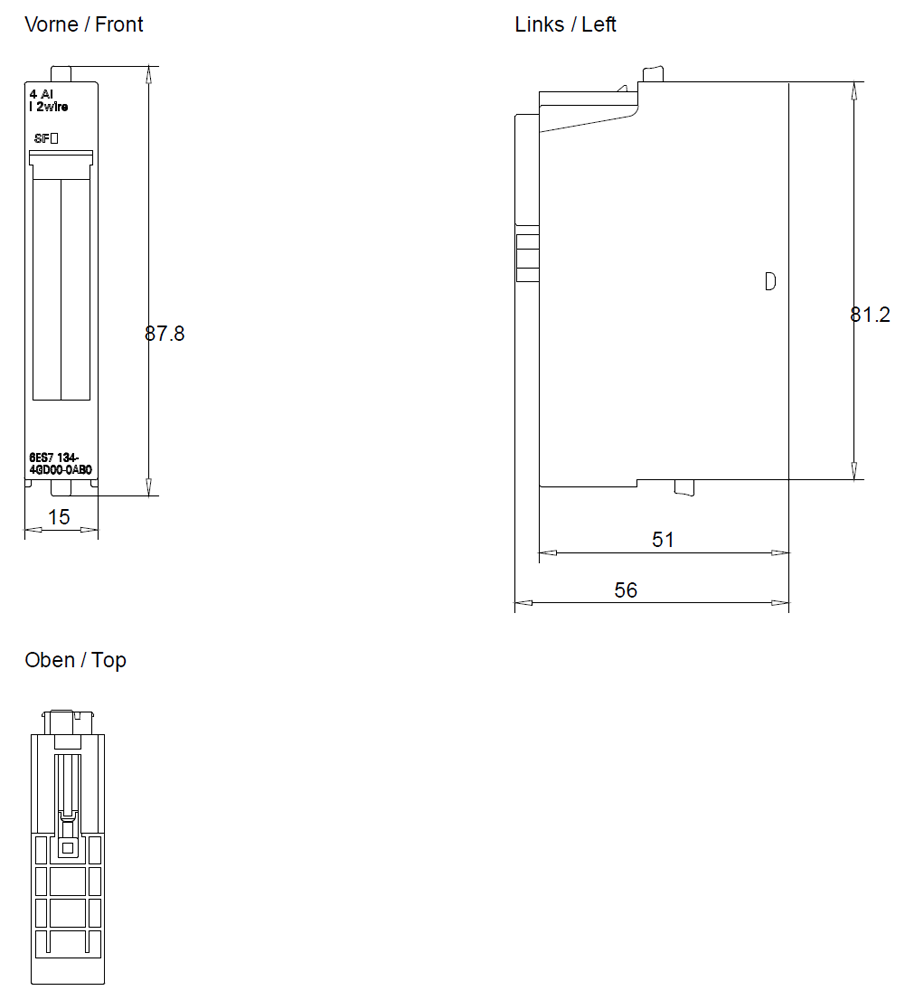

| Размеры | Ширина | 15 mm |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | Масса, прибл. | 40 g |
