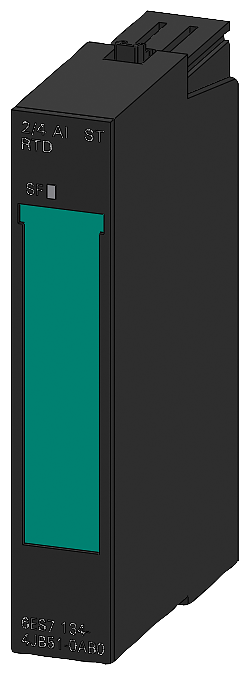

6ES7134-4JB51-0AB0 Siemens - Электронный модуль термосопротивлений для ET 200S, 2 AI rtd standard
₸470 363
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7134-4JB51-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V; от модуля питания | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 30 mA |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Выходное напряжение | Электропитание измерительных преобразователей | |
| есть | Да | |
| устойчивое при коротких замыканиях | Да | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,6 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 8 byte | |
| Аналоговые вводы | Число аналоговых входов | 4; 2 при 3- или 4-проводном соединении |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 9 V | |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 1,67 mA | |
| Макс. время цикла (все каналы) | Число активных каналов на модуль x основное время преобразования | |
| техническую единицу измерения температуры можно задать | Нет | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Ni 100 | Да; Стандарт/климатический | |
| — Сопротивление на входе (Ni 100) | 2 000 kΩ | |
| Pt 100 | Да; Стандарт/климатический | |
| — Сопротивление на входе (Pt 100) | 2 000 kΩ | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Да | |
| — Сопротивление на входе (от 0 до 150 Ом) | 2 000 kΩ | |
| от 0 до 300 Ом | Да | |
| — Сопротивление на входе (от 0 до 300 Ом) | 2 000 kΩ | |
| от 0 до 600 Ом | Да | |
| — Сопротивление на входе (от 0 до 600 Ом) | 2 000 kΩ | |
| Линеаризация характеристики | ||
| параметрируемое | Да; для Pt100, Ni100 | |
| — для резистивного термометра | Pt100 (стандарт, климатическая зона), Ni100 (стандарт, климатическая зона) | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Принцип измерения | встроен. |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; 150 Ом: 14 бит; 300, 600 Ом: 15 бит; Pt100, Ni100: 16 бит | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 16,7 / 20 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Время преобразования (на канал) | 66/80 мс; дополнительное время преобразования для диагностики обрыва провода | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени посредством дискретной фильтрации | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 32 x время цикла | |
| Ступень: сильная | Да; 64 x время цикла | |
| Датчики | Соединение сигнального датчика | |
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,6 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,4 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностика | |
| Обрыв провода | Да | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |

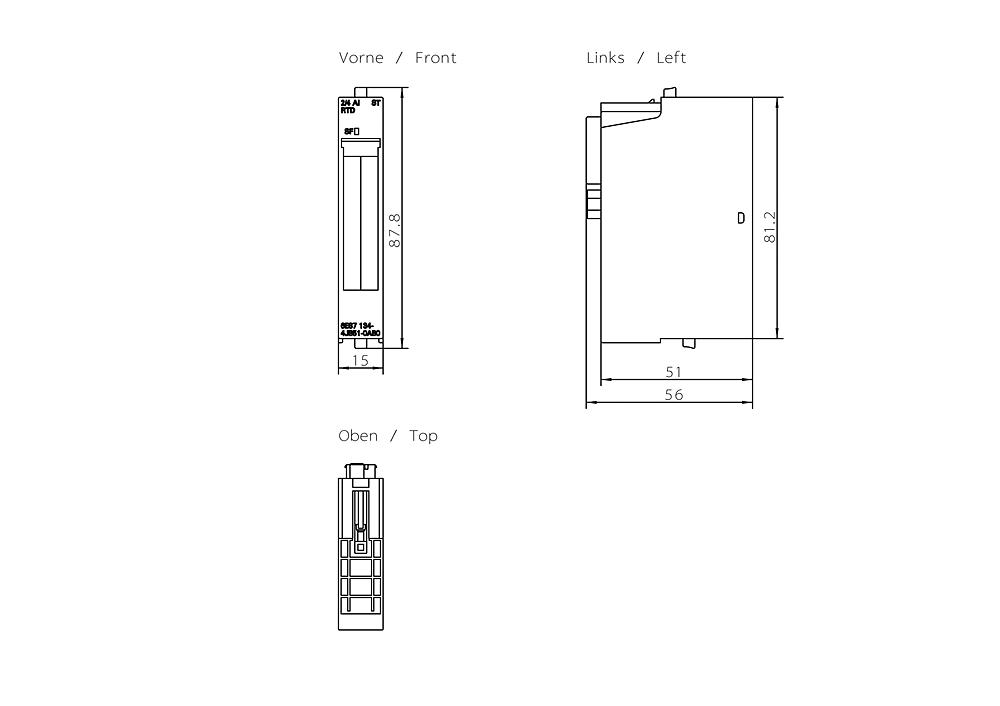

| Размеры | Ширина | 15 mm |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | Масса, прибл. | 40 g |
