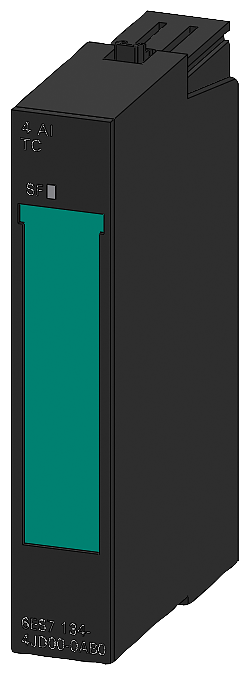

Описание 6ES7134-4JD00-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V; от модуля питания | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 30 mA |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,6 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 8 byte | |
| Аналоговые вводы | Число аналоговых входов | 4 |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 10 V; при длительной нагрузке | |
| Макс. время цикла (все каналы) | Число активных каналов на модуль x основное время преобразования | |
| техническую единицу измерения температуры можно задать | Нет; градусы Цельсия | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от -80 до +80 мВ | Да | |
| — Сопротивление на входе (от -80 до 80 мВ) | 1 MΩ | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| — Сопротивление на входе (тип B) | 1 MΩ | |
| Тип E | Да | |
| — Сопротивление на входе (тип E) | 1 MΩ | |
| Тип J | Да | |
| — Сопротивление на входе (тип J) | 1 MΩ | |
| Тип K | Да | |
| — Сопротивление на входе (тип K) | 1 MΩ | |
| Тип L | Да | |
| — Сопротивление на входе (тип L) | 1 MΩ | |
| Тип N | Да | |
| — Сопротивление на входе (тип N) | 1 MΩ | |
| Тип R | Да | |
| — Сопротивление на входе (тип R) | 1 MΩ | |
| Тип S | Да | |
| — Сопротивление на входе (тип S) | 1 MΩ | |
| Тип T | Да | |
| — Сопротивление на входе (тип T) | 1 MΩ | |
| Термоэлемент (TC) | ||
| — внутренняя температурная компенсация | невозможно | |
| — внешняя температурная компенсация с компенсационным датчиком | Да; возможно, один внешний компенсационный датчик на канал | |
| Линеаризация характеристики | ||
| параметрируемое | Да; Тип B, E, J, K, L, N, R, S, T согласно IEC 584 | |
| Длина провода | ||
| экранированные, макс. | 50 m | |
| Формирование аналоговой величины для входов | Принцип измерения | встроен. |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; 15 бит + знак | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 16,7 / 20 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Время преобразования (на канал) | 65 ms; 55/65 мс (дополнительно 20 мс при активированном контроле обрыва провода) | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени посредством дискретной фильтрации | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 32 x время цикла | |
| Ступень: сильная | Да; 64 x время цикла | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | 0,6 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,4 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностика | |
| Считываемая диагностическая информация | Да | |
| Обрыв провода | Да; Обрыв провода определяется только при использовании термоэлементов | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |

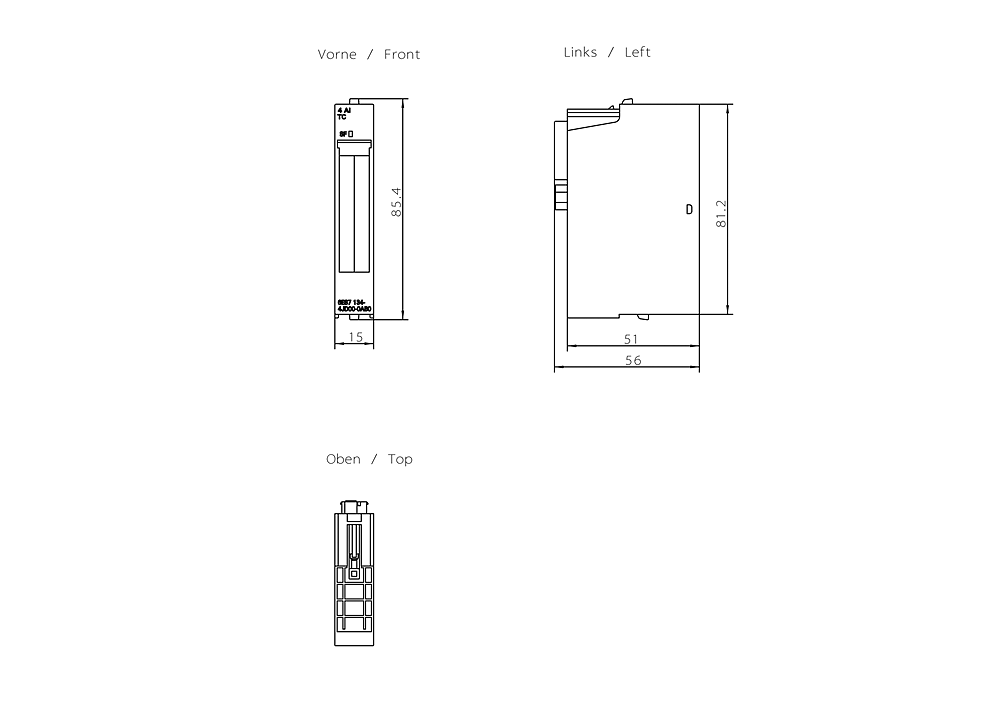

| Размеры | Ширина | 15 mm |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | Масса, прибл. | 40 g |
