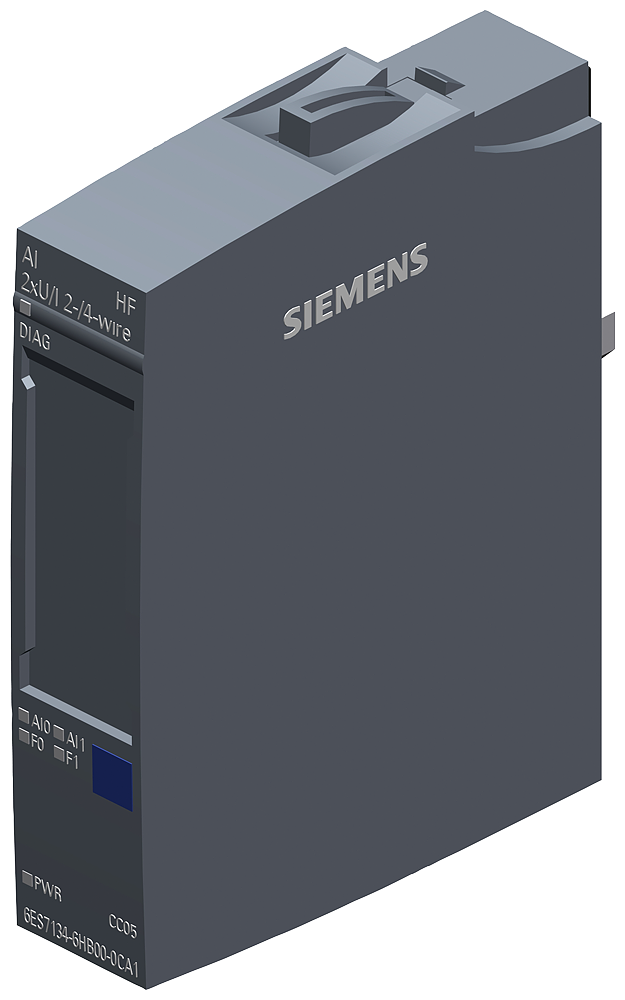

Описание 6ES7134-6HB00-0CA1
| Общая информация | Обозначение типа продукта | AI 2x U/I 2-/4-проводной HF |
|---|---|---|
| Функциональный стандарт HW | Начиная с версии FS06 | |
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC03 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Да; 250 мкс | |
| Масштабируемый диапазон измерений | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | V8.1 SP1 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Да | |
| Конфигурация CiR в режиме RUN | Изменение параметров в режиме RUN возможно | Да |
| Калибровка в режиме RUN возможна | Да | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Потребление тока (номинальное) | 39 mA; без питания датчиков |
| Питание датчика | Питание датчика 24 В | |
| 24 В | Да | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 20 mA; макс. 50 мА на канал в течение < 10 с (двухпроводной) | |
| Дополнительное питание датчика - 24 В | ||
| Защита от короткого замыкания | Да; поканально | |
| Макс. выходной ток | 100 mA; макс. 150 мА в течение макс. < 10 с (четырехпроводной) | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,95 W; без питания датчиков |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 4 byte; + 4 байта при масштабировании измеренных значений; + 1 байт на информацию QI | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип A | |
| Выбор BaseUnit для вариантов подключения | ||
| 2-проводное подключение | BU-тип A0, A1 | |
| 4-проводное подключение | BU-тип A0, A1 | |
| Аналоговые вводы | Число аналоговых входов | 2; Дифференциальные входы |
| при измерении тока | 2 | |
| при измерении напряжения | 2 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA | |
| Аналоговый вход с супердискретизацией | Нет | |
| Нормирование измеренных значений | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да; 15 бит | |
| — Сопротивление на входе (от 0 до 10 В) | 75 kΩ | |
| от 1 В до 5 В | Да; 15 бит | |
| — Входное сопротивление (от 1 В до 5 В) | 75 kΩ | |
| от -10 до +10 В | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -10 до 10 В) | 75 kΩ | |
| от -5 до +5 В | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -5 до +5 В) | 75 kΩ | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да; 15 бит | |
| — Сопротивление на входе (от 0 до 20 мА) | 130 Ω | |
| от -20 мА до +20 мА | Да; 16 бит, включая знак | |
| — Входное сопротивление (от -20 мА до +20 мА) | 130 Ω | |
| от 4 мА до 20 мA | Да; 15 бит | |
| — Входное сопротивление (от 4 мА до 20 мA) | 130 Ω | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 200 м для измерения напряжения | |
| Формирование аналоговой величины для входов | Принцип измерения | сигма-дельта |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 67,5 / 22,5 / 18,75 / 10 / 5 / 2,5 / 1,25 / 0,625 мс | |
| Основное время преобразования, включая время интегрирования (мс) | 68,03 / 22,83 / 19,03 / 10,28 / 5,23 / 2,68 / 1,43 / 0,730 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6 / 50 / 60 / 300 / 600 / 1 200 / 2 400 / 4 800 | |
| Время преобразования (на канал) | 68,2 / 23 / 19,2 / 10,45 / 5,40 / 2,85 / 1,6 / 0,9 мс | |
| Основное время выполнения для узла (все каналы разрешены) | 1 ms | |
| Выравнивание результатов измерений | ||
| Количество ступеней сглаживания | 6; нет; 2-/4-/8-/16-/32-кратное | |
| параметрируемое | Да | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 650 Ω | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,003 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,01 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,05 %; 0,1 % при SFU 4,8 кГц | |
| Ток относительно диапазона входных параметров, (+/-) | 0,05 %; 0,1 % при SFU 4,8 кГц | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Макс. синфазное напряжение | 35 V | |
| Мин. синфазные помехи | 90 dB | |
| Тактовая синхронизация | Мин. время фильтрации и обработки (TWE) | 800 µs |
| Макс. время цикла шины (TDP) | 1 ms | |
| Макс. фазовые флуктуации | 5 µs | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; только в диапазоне измерений от 4 до 20 мА | |
| короткое замыкание | Да; поканально, при 1 - 5 В или при коротком замыкании электропитания датчика | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | Воздействие на окружающую среду | |
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 9,32 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 4,97 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 4,79 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,449 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS06 | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS06 | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |

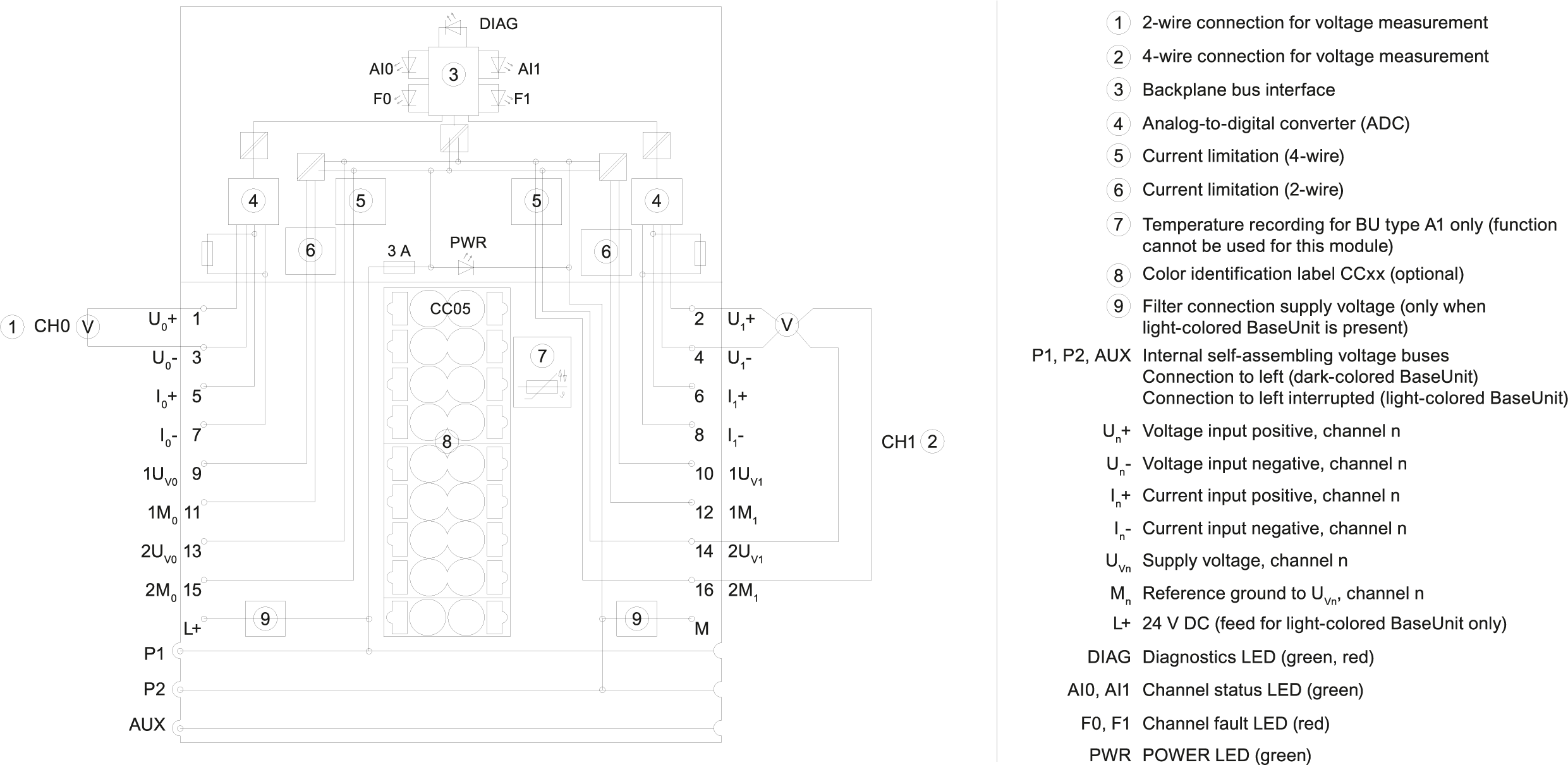

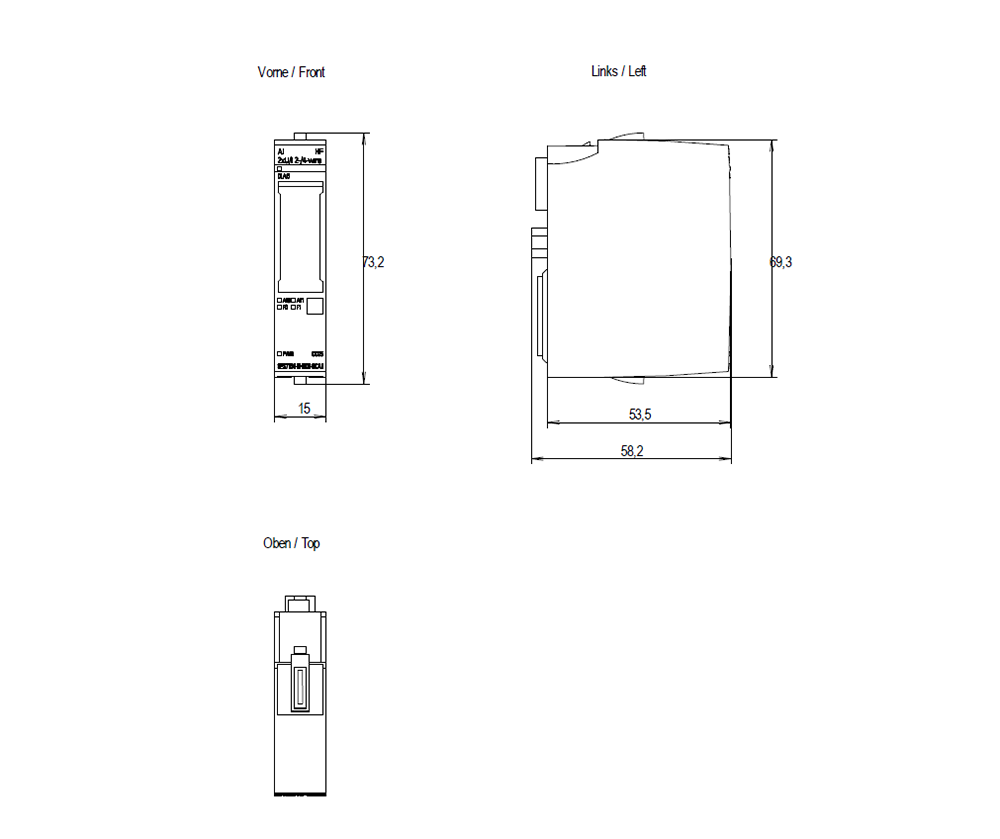

| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 32 g |
