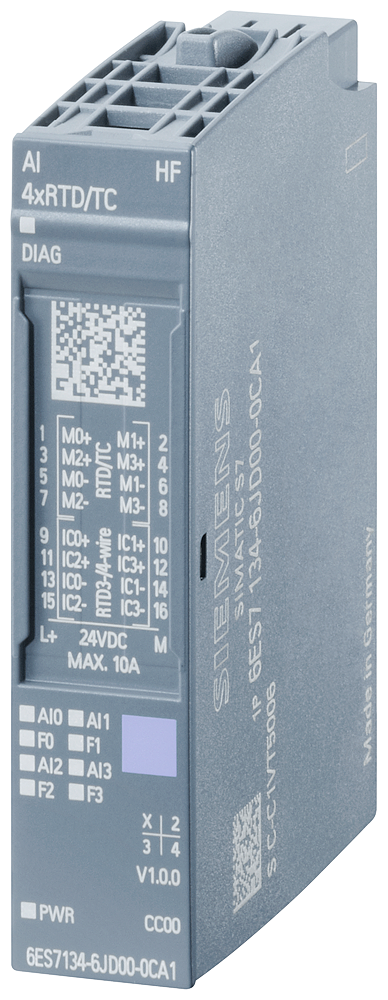

Описание 6ES7134-6JD00-0CA1
| Общая информация | Обозначение типа продукта | AI 4xRTD/TC 2-/3-/4-проводной HF |
|---|---|---|
| Версия микропрограммного обеспечения | V2.1 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Масштабируемый диапазон измерений | Да | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12 SP1/V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/V5.5 SP4 | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | V8.1 SP1 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Конфигурация CiR в режиме RUN | Изменение параметров в режиме RUN возможно | Да |
| Калибровка в режиме RUN возможна | Да | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Потребление тока (номинальное) | 30 mA |
| Макс. потребление тока | 32 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,75 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 8 byte; + 1 байт на информацию о качестве | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип A | |
| Аналоговые вводы | Число аналоговых входов | 4 |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 2 mA | |
| Мин. время цикла (все каналы) | Сумма основного времени преобразования и дополнительного времени на обработку (в зависимости от настройки параметров активированных каналов); для компенсации линии при 3-проводном соединении необходим дополнительный цикл | |
| техническую единицу измерения температуры можно задать | Да; °C/°F/K | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от -1 до +1 В | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -1 до 1 В) | 1 MΩ | |
| от -250 до +250 мВ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -250 до +250 мВ) | 1 MΩ | |
| от -50 до +50 мВ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -50 до +50 мВ) | 1 MΩ | |
| от -80 до +80 мВ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -80 до 80 мВ) | 1 MΩ | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип B) | 1 MΩ | |
| тип C | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип C) | 1 MΩ | |
| Тип E | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип E) | 1 MΩ | |
| Тип J | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип J) | 1 MΩ | |
| Тип K | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип K) | 1 MΩ | |
| Тип L | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип L) | 1 MΩ | |
| Тип N | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип N) | 1 MΩ | |
| Тип R | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип R) | 1 MΩ | |
| Тип S | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип S) | 1 MΩ | |
| Тип T | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип T) | 1 MΩ | |
| Тип U | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип U) | 1 MΩ | |
| Тип TXK/TXK(L) согласно ГОСТ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) | 1 MΩ | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Cu 10) | 1 MΩ | |
| Ni 100 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Ni 100) | 1 MΩ | |
| Ni 1000 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Ni 1000) | 1 MΩ | |
| LG-Ni 1000 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (LG-Ni 1000) | 1 MΩ | |
| Ni 120 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Ni 120) | 1 MΩ | |
| Ni 200 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Ni 200) | 1 MΩ | |
| Ni 500 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Ni 500) | 1 MΩ | |
| Pt 100 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Pt 100) | 1 MΩ | |
| Pt 1000 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Pt 1000) | 1 MΩ | |
| Pt 200 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Pt 200) | 1 MΩ | |
| Pt 500 | Да; 16 бит, включая знак | |
| — Сопротивление на входе (Pt 500) | 1 MΩ | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Да; 15 бит | |
| — Сопротивление на входе (от 0 до 150 Ом) | 1 MΩ | |
| от 0 до 300 Ом | Да; 15 бит | |
| — Сопротивление на входе (от 0 до 300 Ом) | 1 MΩ | |
| от 0 до 600 Ом | Да; 15 бит | |
| — Сопротивление на входе (от 0 до 600 Ом) | 1 MΩ | |
| от 0 до 3000 Ом | Да; 15 бит | |
| — Сопротивление на входе (от 0 до 3000 Ом) | 1 MΩ | |
| от 0 до 6000 Ом | Да; 15 бит | |
| — Сопротивление на входе (от 0 до 6000 Ом) | 1 MΩ | |
| Позистор | Да; 15 бит | |
| — Сопротивление на входе (позистор) | 1 MΩ | |
| Термоэлемент (TC) | ||
| — параметрируемое | Да | |
| — эталонный канал модуля | Да | |
| — внутренняя точка сравнения | Да; с базовым блоком типа A1 | |
| — Эталонный канал группы | Да | |
| — Количество групп эталонного канала | 4; Группа 0 - 3 | |
| — фиксированная эталонная температура | Да | |
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для термоэлементов | |
| Формирование аналоговой величины для входов | Принцип измерения | суммирующий (сигма-дельта) |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Основное время преобразования, включая время интегрирования (мс) | ||
| — жополнительное время на обработку при проверке обрыва провода | 2 ms; в пределах диапазонов резистивного термометра, сопротивления и термоэлемента | |
| — дополнительная проверка обрыва провода питающей линии | 2 мс; для 3-/4-проводных измерительных преобразователей (резистивный термометр и сопротивление) | |
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6/50/60 Гц | |
| Время преобразования (на канал) | 180 / 60 / 50 (67,5 / 22,5 / 18,75) мс | |
| Выравнивание результатов измерений | ||
| Количество ступеней сглаживания | 4; нет; 4-/8-/16-кр. | |
| параметрируемое | Да | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Погрешности/точность | Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 %; ±0,1 % для резистивного термометра и сопротивления |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,0009 %/K; ±0,005 % / K для термоэлемента | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,05 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,05 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB; при времи преобразования 67,5/22,5/18,75 мс 40 дБ | |
| Макс. синфазное напряжение | 10 V | |
| Мин. синфазные помехи | 90 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; поканально | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да; поканально | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | между входами (UCM) | 10 В пост. тока |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | Воздействие на окружающую среду | |
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 9,32 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 4,97 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 4,79 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,449 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS08 | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS08 | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; ограничения по высоте над уровнем моря > 2.000 м, см. системный справочник для ET 200SP | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |

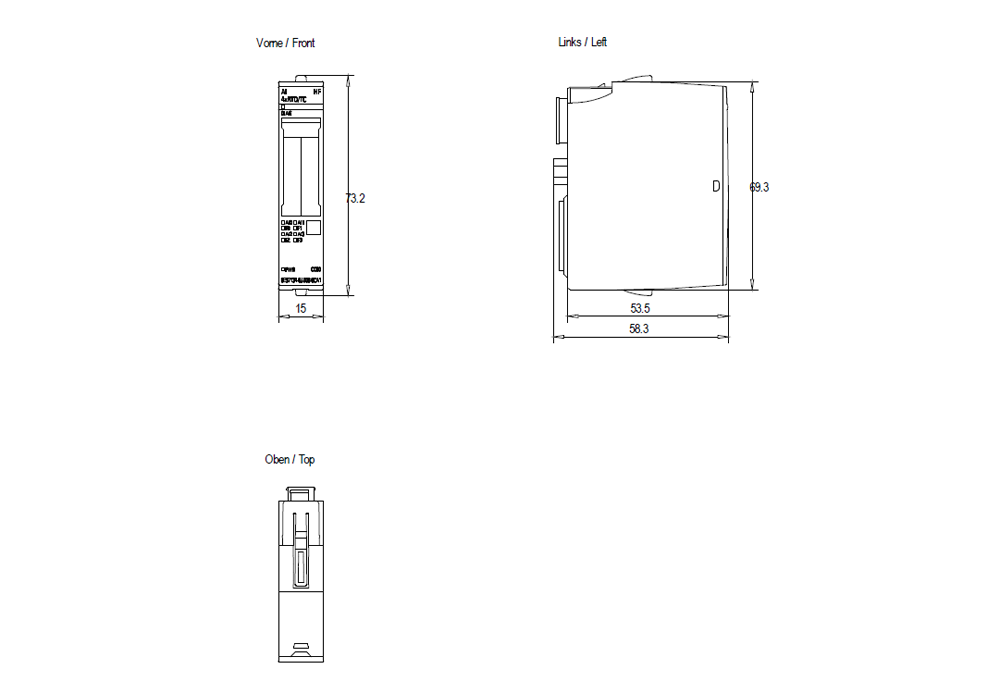

| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
