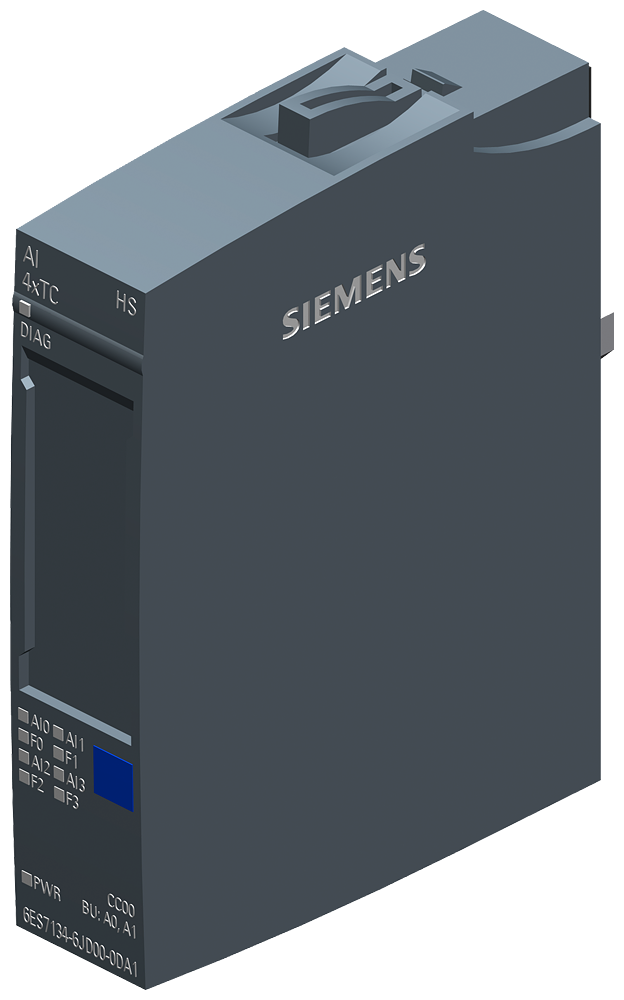

Описание 6ES7134-6JD00-0DA1
| Общая информация | Обозначение типа продукта | AI 4xTC HS |
|---|---|---|
| Функциональный стандарт HW | Не ниже FS02 | |
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Масштабируемый диапазон измерений | Да | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V15 с HSP 265 / включено, начиная с V15.1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии V5.5 SP3 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Да | |
| Конфигурация CiR в режиме RUN | Изменение параметров в режиме RUN возможно | Да |
| Калибровка в режиме RUN возможна | Да | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Потребление тока (номинальное) | 37 mA |
| Макс. потребление тока | 50 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,9 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 16 byte; + 1 байт на информацию о качестве | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип A | |
| Выбор BaseUnit для вариантов подключения | ||
| 2-проводное подключение | BU-тип A0, A1 | |
| Аналоговые вводы | Число аналоговых входов | 4 |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Мин. время цикла (все каналы) | 5 ms; Сумма основного времени преобразования и дополнительного времени на обработку (в зависимости от настройки параметров активированных каналов) | |
| техническую единицу измерения температуры можно задать | Да; °C/°F/K | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от -1 до +1 В | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -1 до 1 В) | 1 MΩ | |
| от -250 до +250 мВ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -250 до +250 мВ) | 1 MΩ | |
| от -50 до +50 мВ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -50 до +50 мВ) | 1 MΩ | |
| от -80 до +80 мВ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (от -80 до 80 мВ) | 1 MΩ | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип B) | 1 MΩ | |
| Тип C | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип C) | 1 MΩ | |
| Тип E | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип E) | 1 MΩ | |
| Тип J | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип J) | 1 MΩ | |
| Тип K | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип K) | 1 MΩ | |
| Тип L | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип L) | 1 MΩ | |
| Тип N | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип N) | 1 MΩ | |
| Тип R | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип R) | 1 MΩ | |
| Тип S | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип S) | 1 MΩ | |
| Тип T | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип T) | 1 MΩ | |
| Тип U | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип U) | 1 MΩ | |
| Тип TXK/TXK(L) согласно ГОСТ | Да; 16 бит, включая знак | |
| — Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) | 1 MΩ | |
| Термоэлемент (TC) | ||
| — параметрируемое | Да | |
| — эталонный канал модуля | Нет | |
| — внутренняя точка сравнения | Да; с базовым блоком типа A1 | |
| — Эталонный канал группы | Да | |
| — Количество групп эталонного канала | 4; Группа 0 - 3 | |
| — фиксированная эталонная температура | Да | |
| Длина провода | ||
| экранированные, макс. | 200 m; 100 м для термоэлементов | |
| Формирование аналоговой величины для входов | Принцип измерения | суммирующий (сигма-дельта) |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Основное время преобразования, включая время интегрирования (мс) | ||
| — жополнительное время на обработку при проверке обрыва провода | 1 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6 / 50 / 60 Гц / выкл. | |
| Время преобразования (на канал) | 180/60/50/1,25 мс | |
| Выравнивание результатов измерений | ||
| Количество ступеней сглаживания | 4; нет; 4-/8-/16-кр. | |
| параметрируемое | Да | |
| Ступень: без ступени | Да | |
| Ступень: слабая | Да | |
| Ступень: средняя | Да | |
| Ступень: сильная | Да | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| Погрешности/точность | Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | -70 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,03 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 %; 0,3 %, если SFU выкл. | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,05 %; 0,2 %, если SFU выкл. | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Макс. синфазное напряжение | 60 V; DC | |
| Мин. синфазные помехи | 90 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; поканально | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да; поканально | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | между входами (UCM) | 60 В пост. тока |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | Подходит для приложений согласно AMS 2750 | Да; Декларация о соответствии, см. сообщение 109757262 в Online-Support |
| Подходит для приложений согласно CQI-9 | Да; На основе AMS 2750 E | |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 9,32 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 4,97 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 4,79 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,449 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS02 | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS02 | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |
| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 33 g |
