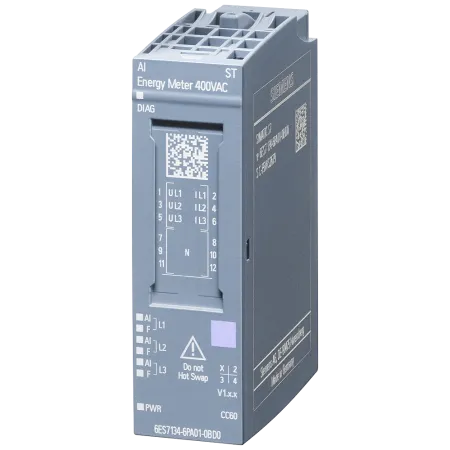

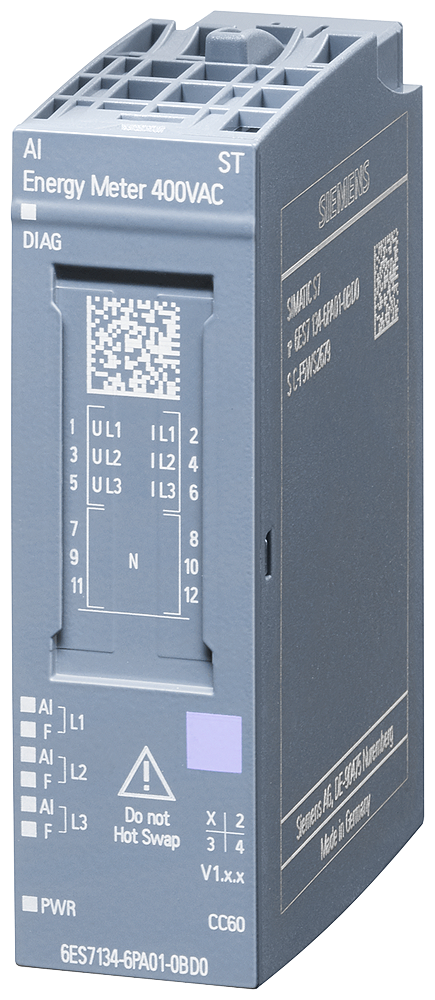

Описание 6ES7134-6PA01-0BD0
| Общая информация | Обозначение типа продукта | Счетчик электроэнергии AI 400 В перем. тока ШТ. |
|---|---|---|
| Версия микропрограммного обеспечения | V3.0 | |
| Применяемые системные блоки | BU типа D0 | |
| Функция продукта | ||
| Измерение напряжения | Да | |
| — с трансформатором напряжения | Нет | |
| Измерение тока | Да | |
| — без трансформатора тока | Нет | |
| — с трансформатором тока | Да | |
| Измерение энергии | Да | |
| Измерение частоты | Да | |
| Измерение мощности | Да | |
| Измерение активной мощности | Да | |
| Измерение реактивной мощности | Да | |
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии 5.5 SP4 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3 | |
| Режим работы | ||
| Циклическое измерение | Да | |
| Ациклическое измерение | Да | |
| нецикличный доступ к измеренным значениям | Да | |
| жестко определенные наборы измеренных значений | Да | |
| свободно определенные наборы измеренных значений | Нет | |
| Конфигурация CiR в режиме RUN | Изменение параметров в режиме RUN возможно | Да |
| Калибровка в режиме RUN возможна | Нет | |
| Вид конструкции/монтаж | Монтажное положение | любой |
| Напряжение питания | Осуществление электроснабжения | Питание по каналу измерения напряжения L1 |
| Номинальное значение (перем. ток) | 100 - 240 В перем. тока | |
| Допустимый диапазон, нижний предел (перем. ток) | 90 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V | |
| Сетевая частота | ||
| диапазон допустимых значений, нижний предел | 47 Hz | |
| диапазон допустимых значений, верхний предел | 63 Hz | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,6 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 44 byte; Ввод 32 байт/вывод 12 байт | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | тип C | |
| Время | Счетчик рабочего времени | |
| есть | Нет | |
| Аналоговые вводы | Нормальное время цикла (все каналы) | 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные) |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | |
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Нет | |
| Аварийный сигнал процесса | Нет | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод работы (Fn) | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Встроенные функции | Функции измерения | |
| Способ измерения напряжения | ИСКЗ | |
| Способ измерения тока | ИСКЗ | |
| Вид регистрации результатов измерения | непрерывно | |
| Форма кривой напряжения | синусоидальная или искаженное | |
| Хранение результатов измерения в буфере | Нет | |
| Длина параметра | 38 byte | |
| Ширина пропускания регистрации фактического значения | 2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц | |
| — Мин. измерение частоты | 45 Hz | |
| — Макс. измерение частоты | 65 Hz | |
| — Измеряемое сетевое напряжение между фазой и нейтральным проводником | 230 V | |
| — Измеряемое сетевое напряжение между внешними проводниками | 400 V | |
| — Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником | 90 V | |
| — Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником | 264 V | |
| — Мин. измеряемое сетевое напряжение между внешними проводниками | 155 V | |
| — Макс. измеряемое сетевое напряжение между внешними проводниками | 460 V | |
| — Внутреннее сопротивление внешнего и нейтрального проводников | 3,4 MΩ | |
| — Потребляемая мощность на фазу | 20 mW | |
| — Импульсная прочность 1,2/50 мкс | 1 kV | |
| — Категория измерения напряжения согласно IEC 61010-2-030 | CAT II; CAT III при гарантированном защитном уровне 1,5 кВ | |
| — мин. относительный измерительный ток, при перем. токе | 5 %; относительно вспомогательного расчетного тока; 1 A, 5 A | |
| — макс. относительный измерительный ток, при перем. токе | 100 %; относительно вспомогательного расчетного тока; 1 A, 5 A | |
| — максимально допустимый ток длительной нагрузки, при перем. токе | 5 A | |
| — потребление кажущейся мощности на фазу при диапазоне измерений 5 А | 0,6 VA | |
| — расчетное значение устойчивости к току короткого замыкания в течение 1 с | 100 A | |
| — Входное сопротивление пределы измерения от 0 до 5 A | 25 mΩ; на клемме | |
| — способность выдерживать импульсную перегрузку | 10 A; в течение 1 минуты | |
| — подавление нулевого значения | параметрируемое: 20 ... 250 мА, по умолчанию 50 мА | |
| — Измеряемая величина напряжение | 0,5 | |
| — Измеряемая величина ток | 0,5 | |
| — Измеряемая величина кажущаяся мощность | 1 | |
| — Измеряемая величина активная мощность | 1 | |
| — Измеряемая величина реактивная мощность | 1 | |
| — Измеряемая величина коэффициент мощности | 0,5 | |
| — Измеряемая величина активная энергия | 1 | |
| — Измеряемая величина реактивная энергия | 2 | |
| — Измеряемый параметр фазного угла | ±1 °; не учтено в IEC 61557-12 | |
| — Измеряемая величина частота | 0,05 | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами и шиной на задней стенке | Да; AC 3 700 В (Type Test) CAT III | |
| Изоляция | Изоляция, испытанная посредством | AC 2 300 В для 1 мин (Type Test) |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | 0 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | 0 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |

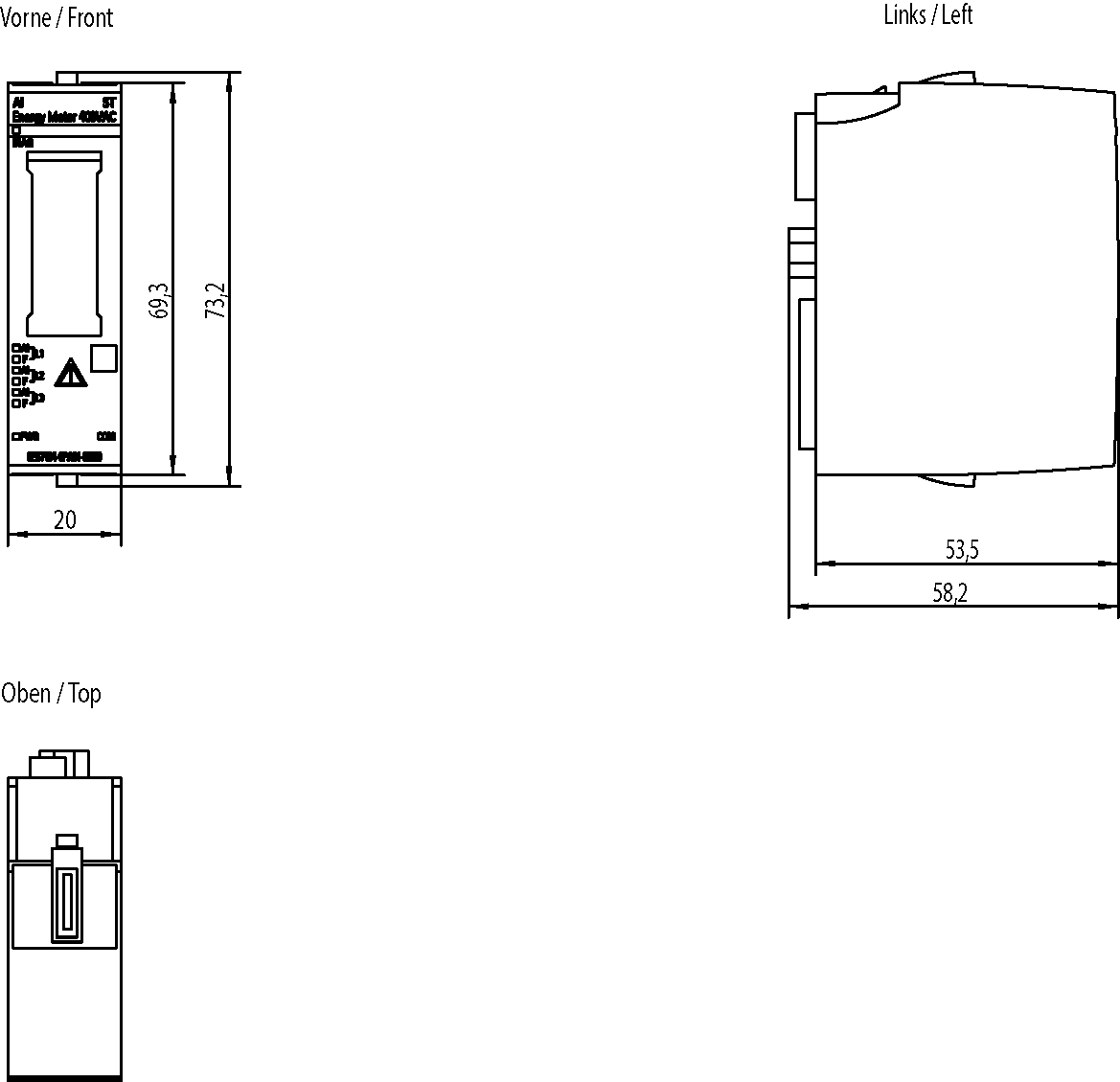

| Размеры | Ширина | 20 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 45 g |
| Прочее | Данные для выбора трансформатора тока | |
| Мин. полное сопротивление нагрузки трансформатора тока x/1A | в зависимости от длины и сечения кабеля, см. справочник по аппарату | |
| Мин. полное сопротивление нагрузки трансформатора тока x/5A | в зависимости от длины и сечения кабеля, см. справочник по аппарату | |
