| Общая информация |
Функция продукта |
| Режим тактовой синхронизации |
Нет |
| Напряжение питания |
Напряжение нагрузки L+ |
| Номинальное значение (пост. ток) |
24 V; от модуля питания |
| Защита от перепутывания полярности |
Да |
| Входной ток |
из источника напряжения нагрузки L+ (без нагрузки), макс. |
150 mA |
| из шины на задней стойке 3,3 В пост. тока, макс. |
10 mA |
| Адресная область |
Адресное пространство на модуль |
| Макс. адресное пространство на модуль |
4 byte |
| Аналоговые выводы |
Число аналоговых выходов |
2 |
| Макс. выходной ток, напряжение при работе без нагрузки |
18 V |
| Макс. время цикла (все каналы) |
1,5 ms |
| Диапазоны выходных параметров, ток |
|---|
| от -20 мА до +20 мА |
Да |
| от 4 мА до 20 мA |
Да |
| Подключение исполнительных элементов |
|---|
| для выхода тока двухпроводного соединения |
Да |
| для выхода тока четырехпроводного соединения |
Нет |
| Сопротивление нагрузки (в номинальном диапазоне выхода) |
|---|
| при выходных токах, макс. |
500 Ω |
| при выходных токах, индуктивная нагрузка, макс. |
1 mH |
| Предел разрушения при напряжениях и токах, прилагаемых извне |
|---|
| Напряжения на выходах относительно массы аналогового модуля |
15 V; макс. 15 В при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20) |
| Макс. ток |
50 mA; DC |
| Длина провода |
|---|
| экранированные, макс. |
200 m |
| Формирование аналоговой величины для выходов |
Время интегрирования и преобразования/разрешение на канал |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) |
14 bit; от 4 до 20 мА: 13 бит, ±20 мА: 14 бит |
| Время установления |
|---|
| для омической нагрузки |
0,1 ms |
| для емкостной нагрузки |
0,5 ms |
| для индуктивной нагрузки |
0,5 ms |
| Погрешности/точность |
Эксплуатационный предел погрешности во всем диапазоне температуры |
| Ток относительно диапазона выходных параметров, (+/-) |
0,5 % |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) |
|---|
| Ток относительно диапазона выходных параметров, (+/-) |
0,3 % |
| Аварийные сигналы/диагностика/информация о состоянии |
Возможность включения заменяющих значений |
Да; от 0 до 65535 (диапазон измерений должен входить в номинальный диапазон) |
| Диагностика |
|---|
| Считываемая диагностическая информация |
Да |
| Обрыв провода |
Да |
| Суммарная ошибка |
Да |
| Диагностический светодиодный индикатор |
|---|
| Суммарная ошибки SF (красный) |
Да |
| Гальваническая развязка |
Гальваническая развязка аналоговых выводов |
| между каналами |
Нет |
| между каналами и шиной на задней стенке |
Да |
| между каналами и напряжением нагрузки L+ |
Да |
| Изоляция |
Изоляция, испытанная посредством |
500 В пост. тока |

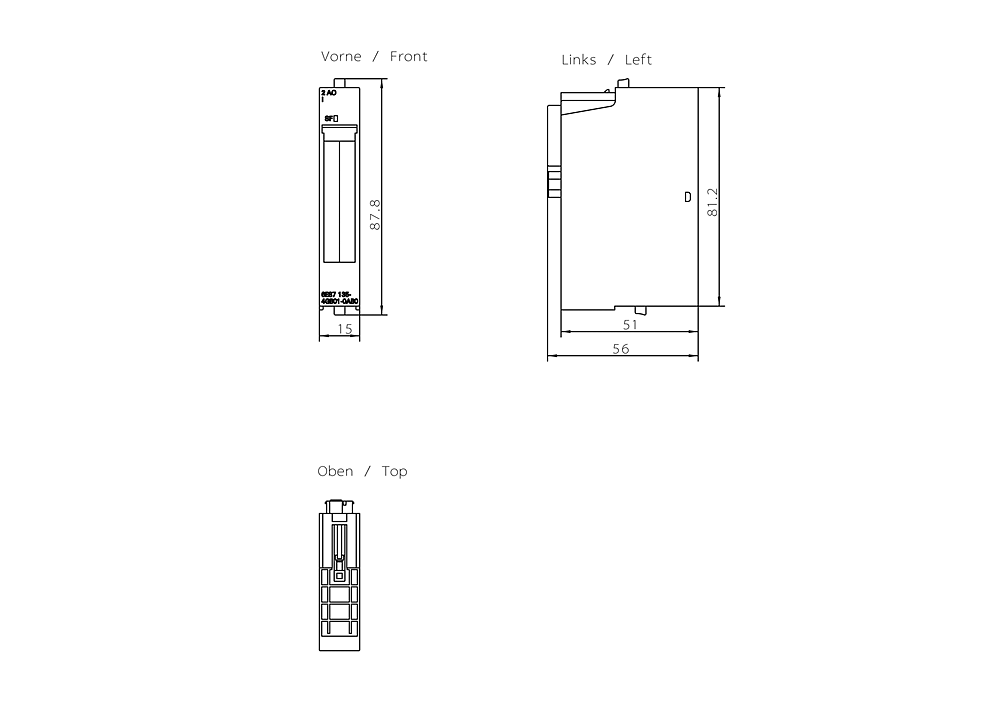

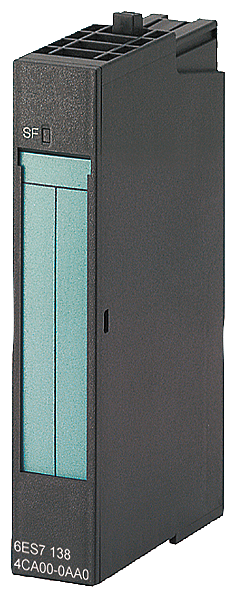

| Размеры |
Ширина |
15 mm |
| Высота |
81 mm |
| Глубина |
52 mm |
| Массы |
Масса, прибл. |
40 g |
