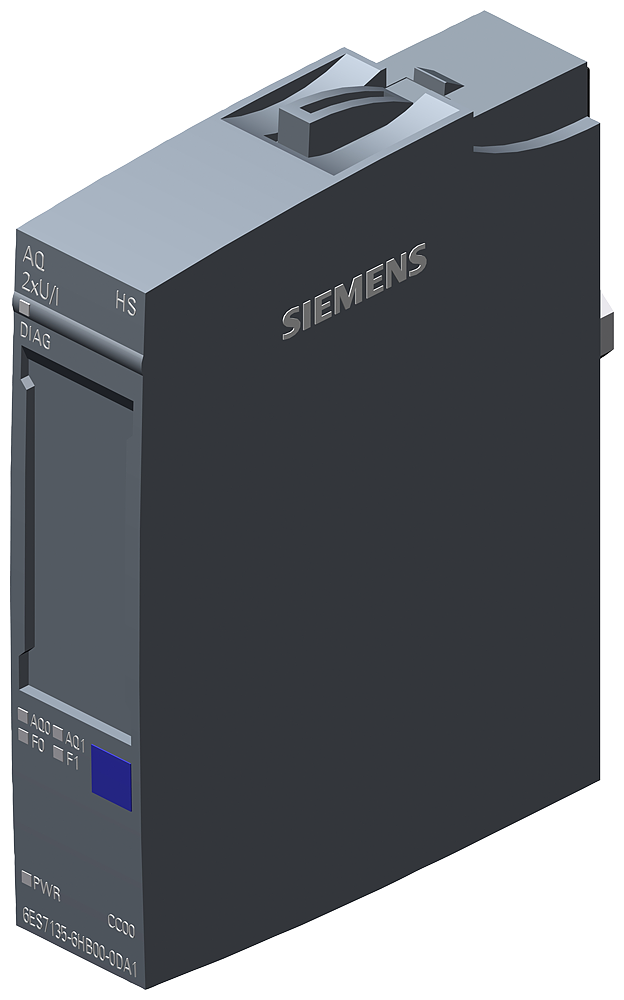

6ES7135-6HB00-0DA1 Siemens - SIMATIC ET 200SP, модуль аналогового вывода, AQ 4x u/i ST, стандартный
₸237 552
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7135-6HB00-0DA1
| Общая информация | Обозначение типа продукта | AQ 2xU/I HS |
|---|---|---|
| Функциональный стандарт HW | Начиная с версии FS06 | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Да; 125 мкс | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Да; 2 канала на модуль | |
| MSO | Нет | |
| Конфигурация CiR в режиме RUN | Изменение параметров в режиме RUN возможно | Да |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Потребление тока (номинальное) | 45 mA; без нагрузки |
| Макс. потребление тока | 90 mA; 2 канала, вывод тока 20 мА | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,9 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 4 byte; + 1 байт на информацию о качестве (32 байта в режиме выборки с запасом по частоте дискретизации) | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип A | |
| Аналоговые выводы | Число аналоговых выходов | 2 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 45 mA | |
| Мин. время цикла (все каналы) | 125 µs | |
| Аналоговый выход с супердискретизацией | Да | |
| Макс. число значений на цикл | 16 | |
| Мин. разрешение | 45 µs; (2 Каналы), 35 µс (1 канал) | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да; 15 бит | |
| от 1 В до 5 В | Да; 13 бит | |
| от -5 до +5 В | Да; 15 бит, включая знак | |
| от -10 до +10 В | Да; 16 бит, включая знак | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да; 15 бит | |
| от -20 мА до +20 мА | Да; 16 бит, включая знак | |
| от 4 мА до 20 мA | Да; 14 бит | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да | |
| для выхода напряжения четырехпроводного соединения | Да | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 2 kΩ | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 500 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах | 30 V | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 200 м для вывода напряжения | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Время установления | ||
| для омической нагрузки | 0,05 ms | |
| для емкостной нагрузки | 0,05 ms; макс. 47 нФ и длина провода 20 м | |
| для индуктивной нагрузки | 0,05 ms | |
| Погрешности/точность | Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,03 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,003 %/K | |
| перекрестные модуляции между выходами, макс. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,03 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,1 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,1 % | |
| Тактовая синхронизация | Мин. время обработки и активации (TWA) | 70 µs |
| Макс. время цикла шины (TDP) | 125 µs | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; поканально, только при выводе тока | |
| короткое замыкание | Да; поканально, только при выводе напряжения | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | Воздействие на окружающую среду | |
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 28,6 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 5,33 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 23,6 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,343 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS06 | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS06 | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |

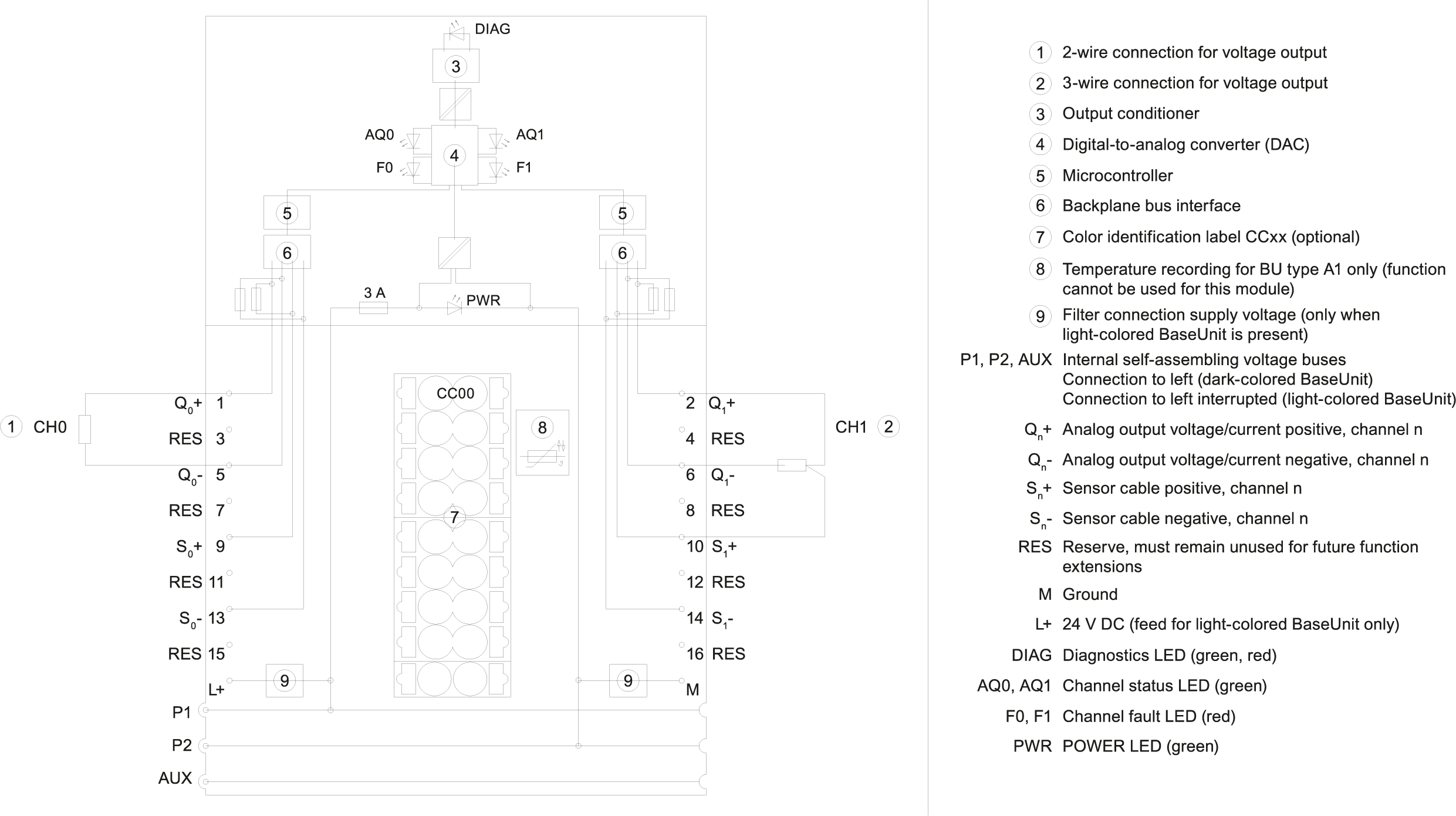

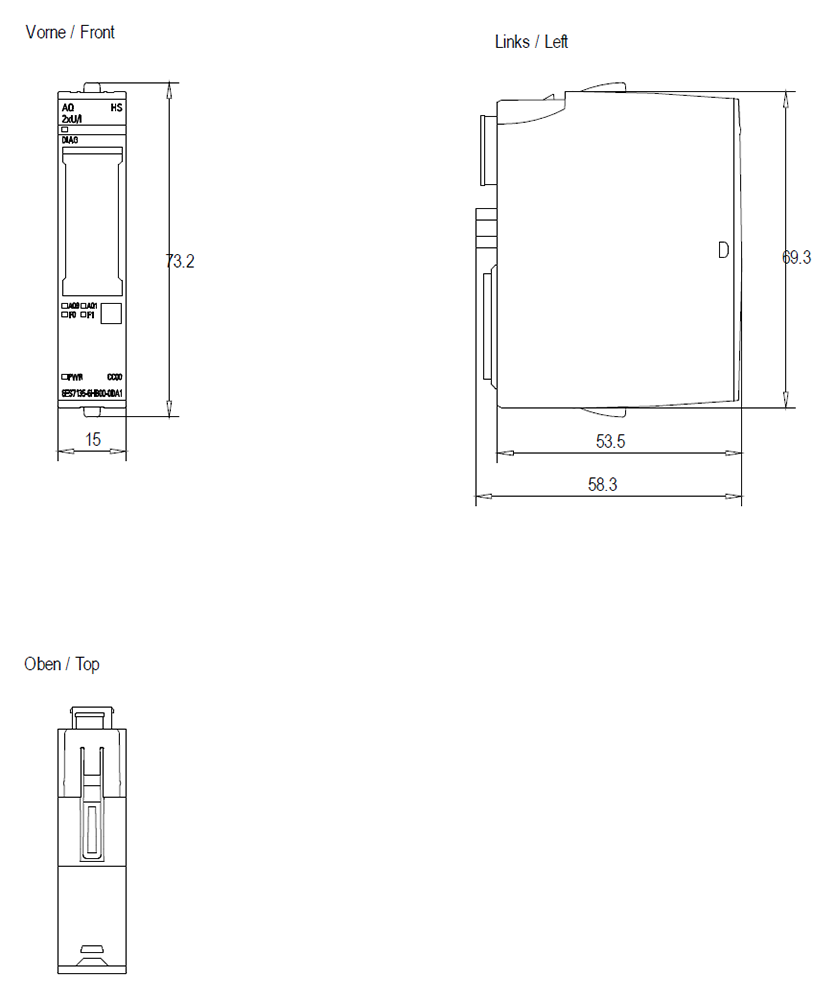

| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 31 g |
