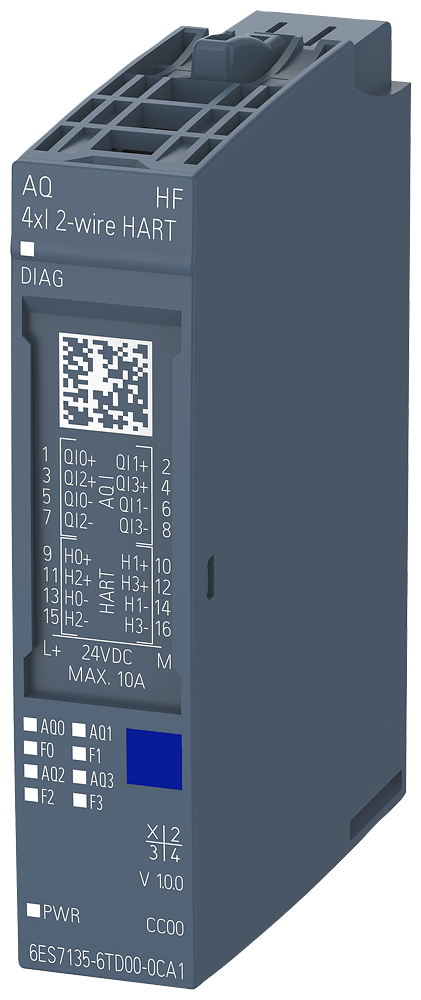

6ES7135-6TD00-0CA1 Siemens - SIMATIC ET 200SP, модуль аналоговых выходов с поддержкой HART
₸569 984
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7135-6TD00-0CA1
| Общая информация | Обозначение типа продукта | AQ 4xI HART HF |
|---|---|---|
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Да; 250 мкс | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V15 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | с V5.6 | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | V9.0 SP1 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | V04.02.14 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML V2.34 | |
| Конфигурация CiR в режиме RUN | Изменение параметров в режиме RUN возможно | Да |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Потребление тока (номинальное) | 115 mA |
| Макс. потребление тока | 125 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1,7 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 8 byte; + 1 байт на информацию о качестве | |
| Адресное пространство на модуль с HART, макс. | 28 byte; + 1 байт на информацию о качестве | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип A | |
| Аналоговые выводы | Число аналоговых выходов | 4 |
| Макс. выходной ток, напряжение при работе без нагрузки | 28 V | |
| Мин. время цикла (все каналы) | 3 ms | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да; 16 бит, включая знак | |
| от -20 мА до +20 мА | Нет | |
| от 4 мА до 20 мA | Да; 16 бит, включая знак | |
| Подключение исполнительных элементов | ||
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных токах, макс. | 750 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 10 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах | 30 V | |
| Длина провода | ||
| экранированные, макс. | 800 m | |
| Формирование аналоговой величины для выходов | Время установления | |
| для омической нагрузки | 2 ms; 750 Ом | |
| для емкостной нагрузки | 2 ms | |
| для индуктивной нагрузки | 2 ms | |
| Погрешности/точность | Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,03 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,003 %/K | |
| перекрестные модуляции между выходами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,03 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,3 %; от 0 до 60 °C: 0,2 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,1 % | |
| Протоколы | HART-протокол | Да |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностика | ||
| Контроль напряжения питания | Да; по модулям | |
| Обрыв провода | Да; поканально | |
| короткое замыкание | Да | |
| Переполнение/незаполнение | Да; поканально | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Допустимая разность потенциалов | между различными цепями | 60 В пост. тока/30 В перем. тока |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; ограничения по высоте над уровнем моря > 2.000 м, см. системный справочник для ET 200SP | |
| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 31 g |
