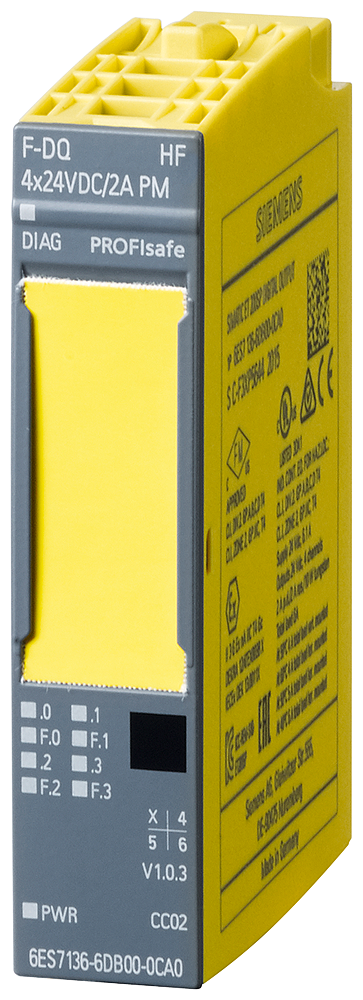

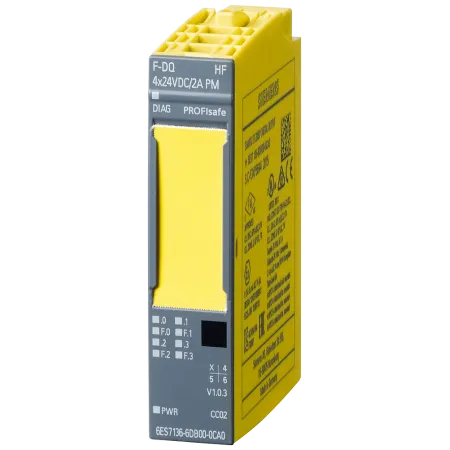

6ES7136-6DB00-0CA0 Siemens - Электронный модуль для et 200SP, 4 f-dq profisafe, =24 В/2 а, 15 мм шириной

Написать отзыв

КОД:

ПроизводительSiemens

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200SP, 4 F-DQ PROFISAFE, =24 В/2 А, 15 ММ ШИРИНОЙ, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ ДО PL E (ISO 13849-1)/ SIL3 (IEC 61508)

Цена по запросу

Последнее обновление цен: 21 июля 2026

в наличии на доп. складе: 6 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 6ES7136-6DB00-0CA0

	Функция продукта
Общая информация	Обозначение типа продукта	F-DQ 4x24VDC/2A PM HF
	Применяемые системные блоки	BU-тип A0
	Данные для идентификации и техобслуживания	Да; I&M0 - I&M3
	Инженерное обеспечение с помощью
	STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже	V12
	STEP 7 проектируемая/интегрированная среда, версия не ниже	V5.5 SP3/-
	PROFINET, версия не ниже GSD/GSD-Revision	Версия V2.31
Напряжение питания	Номинальное значение (пост. ток)	24 V
	Допустимый диапазон, нижний предел (пост. ток)	19,2 V
	Допустимый диапазон, верхний предел (пост. ток)	28,8 V
	Защита от перепутывания полярности	Да
	необходимо напряжение питания согласно NEC, класс 2	Нет
Входной ток	Потребление тока (номинальное)	75 mA; без нагрузки
Входной ток	Макс. потребление тока	21 mA; из шины на задней стенке
Выходное напряжение	Номинальное значение (пост. ток)	24 V
Мощность	Потребляемая мощность шины на задней стенке	70 mW
Рассеиваемая мощность	Нормальная рассеиваемая мощность	4 W
Адресная область	Адресное пространство на модуль
	Вводы	5 byte
	Выводы	5 byte
Конфигурация аппаратного обеспечения	Автоматическое кодирование	Да
Конфигурация аппаратного обеспечения	электронный кодирующий элемент тип F	Да
Цифровые выводы	Вид цифровых выходов	Транзистор
	Вид выходов	4
	Цифровые выходы параметрируемые	Да
	Защита от короткого замыкания	Да
	Нормальный порог срабатывания	> 3,3 A
	Распознавание обрыва провода	Да
	Нормальный порог срабатывания	8 mA
	Защита от перегрузки	Да
	Нормальный порог срабатывания	2,9 A
	Ограничение индуктивного напряжения отключения	норм. -2x 47 В
	Включение цифрового входа	Да; дискретный выход согласно МЭК 61131-2, тип 2
	Коммутационная способность выходов
	при омической нагрузке, макс.	2 A
	при ламповой нагрузке, макс.	10 W
	Диапазон сопротивления нагрузке
	нижний предел	12 Ω
	верхний предел	2 000 Ω
	Выходное напряжение
	для сигнала "1", мин.	24 V; L+ (-0,5 В)
	Выходной ток
	для сигнала "1", номинальное значение	2 A
	для сигнала "0", ток покоя, макс.	0,5 mA
	Частота коммутации
	при омической нагрузке, макс.	30 Hz; симметричный
	при индуктивной нагрузке, макс.	0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично
	при ламповой нагрузке, макс.	10 Hz; симметричный
	Суммарный ток выходов
	Макс. ток на канал	2 A; См. данные для снижения значений параметров в руководстве
	Макс. ток на модуль	6 A; См. данные для снижения значений параметров в руководстве
	Длина провода
	экранированные, макс.	1 000 m
	неэкранированные, макс.	500 m
Аварийные сигналы/диагностика/информация о состоянии	Диагностическая функция	Да; См. главу «Аварийные сигналы/диагностические сообщения» в руководстве
	Возможность включения заменяющих значений	Нет
	Аварийные сигналы
	Диагностический сигнал	Да
	Аварийный сигнал процесса	Нет
	Диагностический светодиодный индикатор
	Светодиод RUN	Да; зеленые светодиоды
	Светодиод ERROR	Да; красный светодиод
	Контроль напряжения питания (PWR-LED)	Да; зеленый светодиод питания (PWR)
	Индикатор состояния канала	Да; зеленые светодиоды
	для диагностики канала	Да; красный светодиод
	для диагностики модуля	Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка	Гальваническая развязка каналов
	между каналами	Нет
	между каналами и шиной на задней стенке	Да
	между каналами и напряжением питания блока электроники	Нет
Изоляция	Изоляция, испытанная посредством	707 В пост. тока (типовое испытание)
Стандарты, допуски, сертификаты	применяется для функций обеспечения безопасности	Да
	Воздействие на окружающую среду
	экологическая декларация изделия	Да
	— потенциал парникового эффекта (общий) [экв. CO2]	88,3 kg
	— потенциал парникового эффекта (в процессе производства) [экв. CO2]	13,1 kg
	— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]	76,6 kg
	— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]	-1,37 kg
	Максимально достижимый класс безопасности в безопасном режиме
	Уровень производительности согласно ISO 13849-1	PLe
	Уровень полноты безопасности согласно IEC 61508	SIL 3
	— Режим с низкой частотой запросов: PFDavg согласно SIL2	< 2,00E-04
	— Режим с низкой частотой запросов: PFDavg согласно SIL3	< 2,00E-05
	— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL2	< 1,00E-08 1/ч
	— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3	< 1,00E-09 1/h
Окружающие условия	Температура окружающей среды при эксплуатации
	горизонтальный настенный монтаж, мин.	0 °C
	горизонтальный настенный монтаж, макс.	60 °C
	вертикальный настенный монтаж, мин.	0 °C
	вертикальный настенный монтаж, макс.	50 °C
	Высота при эксплуатации относительно уровня моря
	Высота места установки над уровнем моря, макс.	4 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание
Размеры	Ширина	15 mm
	Высота	73 mm
	Глубина	58 mm
Массы	Масса, прибл.	57 g
