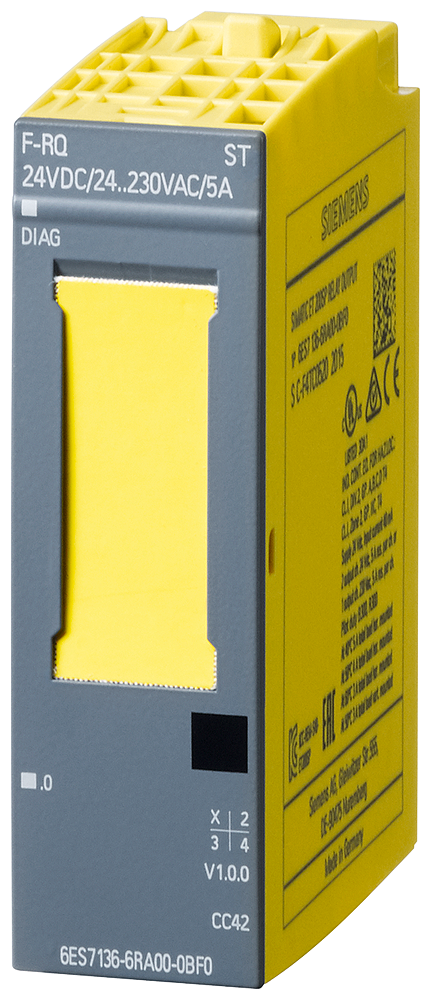

Описание 6ES7136-6RA00-0BF0
| Общая информация | Обозначение типа продукта | F-RQ 24 - 48 В пост. тока/24 - 230 В перем. тока/5 A ШТ. |
|---|---|---|
| Применяемые системные блоки | BU типа F0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC42 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии 5.5 SP4 | |
| PROFINET, версия не ниже GSD/GSD-Revision | Версия V2.31 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V; Напряжение в катушке |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| необходимо напряжение питания согласно NEC, класс 2 | Нет | |
| Мощность | Потребляемая мощность шины на задней стенке | 100 mW |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1 W |
| Адресная область | Адресное пространство на модуль | |
| Вводы | 1 byte | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | тип C | |
| Цифровые выводы | Вид цифровых выходов | Реле |
| Вид выходов | 1 | |
| Ограничение индуктивного напряжения отключения | Нет | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 5 A | |
| при ламповой нагрузке, макс. | 25 W | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 2 Hz | |
| при индуктивной нагрузке, макс. | 0,1 Hz; См. данные в руководстве | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс. | 0,1 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс. | 2 Hz | |
| Суммарный ток выходов (на модуль) | ||
| — до 40 °C, макс. | 5 A; См. данные для снижения значений параметров в руководстве | |
| — до 50 ℃, макс. | 4 A; См. данные для снижения значений параметров в руководстве | |
| — до 60 ℃, макс. | 3 A; См. данные для снижения значений параметров в руководстве | |
| — до 50 ℃, макс. | 3 A; См. данные для снижения значений параметров в руководстве | |
| Релейные выходы | ||
| Число релейных выходов | 1; 2 нормально разомкнутых контакта | |
| Номинальное напряжение питания на катушке реле L+ (пост. ток) | 24 V | |
| Макс. потребляемый ток реле (ток в катушках всех реле) | 70 mA | |
| Внешний предохранитель для релейных выходов | Да; 6 А, см. данные в руководстве | |
| Допуск реле согласно UL 508 | Да; Пилотный режим B300, R300 | |
| — при индуктивной нагрузке, макс. | см. дополнительное описание в руководстве | |
| — при омической нагрузке, макс. | см. дополнительное описание в руководстве | |
| — макс. тепловой ток длительной нагрузки | 5 A | |
| — Мин. коммутируемый ток | 1 mA | |
| — Мин. коммутируемый ток после превышения 300 мА | 10 mA | |
| — Макс. коммутируемый ток после превышения 300 мА | 5 A | |
| — Ном. напряжение переключения (пост. ток) | 24 V | |
| — Ном. напряжение переключения (пер. ток) | 230 V | |
| Длина провода | ||
| экранированные, макс. | 500 m; для нагрузочных контактов | |
| неэкранированные, макс. | 300 m; для нагрузочных контактов | |
| Линия управления (вход), макс. | 10 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Да; только при БСНН/ЗСНН | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | между каналами и шиной на задней стенке/напряжение питания | 250 В перем. тока (усиленная изоляция) |
| Изоляция | Изоляция, испытанная посредством | 2 545 В пост. тока/2 с (стандартное испытание) |
| Категория перенапряжения | III (согласно МЭК/EN 61131-2:2007 и EN 298:2022), II (согласно МЭК 61131-2:2017 и МЭК 61010-2-201) | |
| испытанная посредством | ||
| между каналами и шиной на задней стенке/напряжение питания | 2 545 В пост. тока 2 с (стандартное испытание), испытание на импульсное напряжение 7 200 В пост. тока/5 положительных и 5 отрицательных импульсов (типовое испытание) | |
| между шиной на задней стенке и напряжением питания | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | экологический профиль Siemens (SEP) | Siemens EcoTech |
| применяется для функций обеспечения безопасности | Да | |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 52 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 6,8 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 45,8 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,628 kg | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно ISO 13849-1 | PLe | |
| Категория согласно ISO 13849-1 | 4 | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| — Режим с низкой частотой запросов: PFDavg согласно SIL2 | < 1,00E-04, тест функционирования 1 раз в год | |
| — Режим с низкой частотой запросов: PFDavg согласно SIL3 | < 1,00E-05, тест функционирования 1 раз в месяц | |
| — Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL2 | < 1,00E-08, 1/ч тест функционирования 1 раз в год | |
| — Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 | < 6,00E-09, 1/ч тест функционирования 1 раз в месяц | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | 0 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | 0 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Размеры | Ширина | 20 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 56 g |
