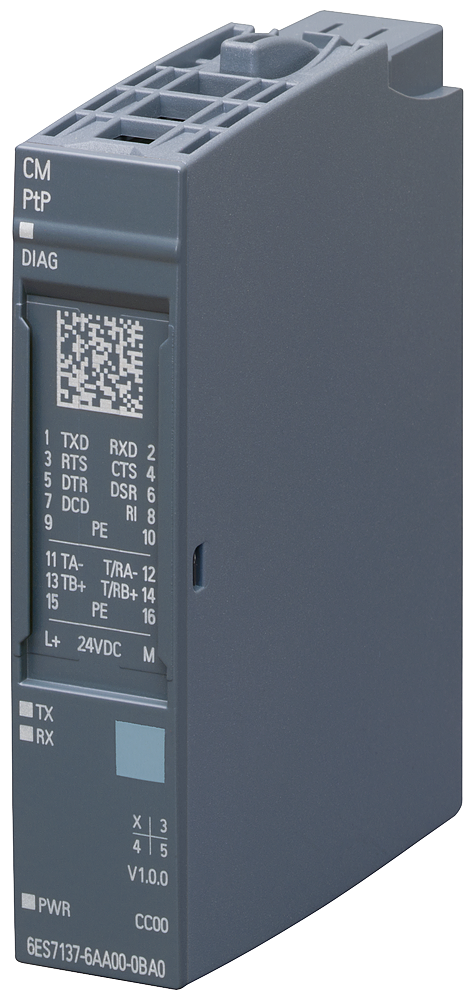

Описание 6ES7137-6AA01-0BA0
| Общая информация | Обозначение типа продукта | CM PtP |
|---|---|---|
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | не ниже STEP 7 V17 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | посредством GSD начиная с V5.6 HF4 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD не ниже версии 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML V2.34 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Потребление тока (номинальное) | 31 mA |
| Макс. потребление тока | 35 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,7 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 8 byte; режим работы: 32 байт | |
| Вводы | 8 byte; режим работы: 32 байт | |
| Выводы | 0 byte; режим работы: 32 байт | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип D | |
| 1. интерфейс | Физические параметры интерфейсов | |
| RS 485 | Да | |
| RS 422 | Да | |
| RS 232 | Да | |
| Исполнение соединения | Вставная клемма | |
| Физические параметры интерфейсов | RS 232 | |
| Макс. скорости передачи данных | 115,2 kbit/s | |
| Макс. длина провода | 15 m | |
| Сопроводительные сигналы RS 232 | RTS, CTS, DTR, DSR, RI, DCD | |
| RS 485 | ||
| Макс. скорости передачи данных | 250 kbit/s | |
| Макс. длина провода | 1 200 m; 200 ... 1200 м, в зависимости от скорости передачи | |
| RS 422 | ||
| Макс. скорости передачи данных | 115,2 kbit/s | |
| Макс. длина провода | 1 200 m; 200 ... 1200 м, в зависимости от скорости передачи | |
| 4-проводное дуплексное соединение | Да | |
| 4-проводное многоточечное соединение | Да | |
| Протоколы | Встроенные протоколы | |
| — Макс. длина телеграммы | 2 kbyte; режим работы: прием данных - макс. 24 байт, а передача данных - макс. 30 байт | |
| — Битов на символ | 7 или 8 | |
| — Количество стоповых битов | 1 или 2 бит | |
| — Контроль по четкости | нет, четные, нечетные, всегда 1, всегда 0, любые | |
| — Макс. длина телеграммы | 2 kbyte; режим работы: прием данных - макс. 24 байт, а передача данных - макс. 30 байт | |
| — Битов на символ | 7 или 8 | |
| — Количество стоповых битов | 1 или 2 бит | |
| — Контроль по четкости | нет, четные, нечетные, всегда 1, всегда 0, любые | |
| — Адресная область | от 1 до 247, расширение 1 - 65535 | |
| — число устройств, макс. | 32 | |
| — Адресная область | от 1 до 247, расширение 1 - 65535 | |
| Буфер телеграмм | ||
| Буферный накопитель для телеграмм | 4 kbyte | |
| Число телеграмм, сохраняемых в буфере | 255 | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Нет | |
| Диагностика | ||
| Обрыв провода | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| получение RxD | Да; зеленые светодиоды | |
| Отправка TxD | Да; зеленые светодиоды | |
| Гальваническая развязка | между шиной на задней стенке и интерфейсом | Да |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | Воздействие на окружающую среду | |
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 25,2 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 6,15 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 19,4 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,289 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m | |
| Децентрализованный режим работы | на SIMATIC S7-300 | Да |
| на SIMATIC S7-400 | Да | |
| на SIMATIC S7-1200 | Да | |
| на SIMATIC S7-1500 | Да | |
| на контроллере Standard PROFINET | Да | |
| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 30 g |
