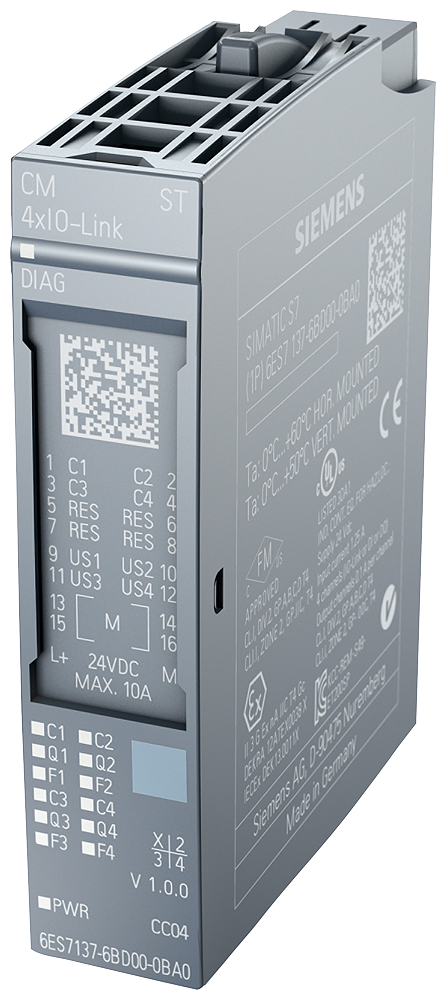

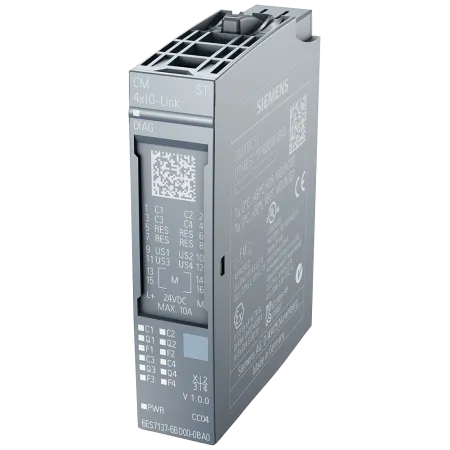

Описание 6ES7137-6BD00-0BA0
| Общая информация | Обозначение типа продукта | CM 4xIO-Link ST |
|---|---|---|
| Функциональный стандарт HW | FS20 | |
| Версия микропрограммного обеспечения | V2.2.2 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC04 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | не ниже STEP 7 V15 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже STEP 7 V5.5 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| IO-Link | Да | |
| Цифровые входы | Да | |
| DQ | Да; макс. 100 мА на канал | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| необходимо напряжение питания согласно NEC, класс 2 | Нет | |
| Входной ток | Макс. потребление тока | 45 mA; без нагрузки |
| Питание датчика | Число выходов | 4 |
| Выходной ток | ||
| Номинальное значение | 700 mA; на канал | |
| Питание датчика 24 В | ||
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 2,1 A | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1 W |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| электронный кодирующий элемент тип H | Да | |
| Цифровые выводы | Длина провода | |
| неэкранированные, макс. | 20 m; также применимо для экранированных кабелей | |
| IO-Link | Число портов | 4 |
| из них одновременно включаемых | 4 | |
| IO-Link Протокол 1.0 | Да | |
| IO-Link Протокол 1,1 | Да | |
| Скорость передачи данных | 4,8 Кбод (COM1); 38,4 Кбод (COM2), 230,4 Кбод (COM3) | |
| Мин. время цикла | 2 ms; динамическая, в зависимости от размера полезных данных | |
| Размер данных процесса, ввод на порт | 32 byte; макс. | |
| Размер данных процесса, ввод на модуль | 144 byte; макс. | |
| Размер данных процесса, вывод на порт | 32 byte; макс. | |
| Размер данных процесса, вывод на модуль | 128 byte; макс. | |
| Емкость ЗУ для параметров устройств | 2 kbyte; на каждый порт | |
| Резервная копия Master | Да | |
| Проектирование без S7-PCT | Да | |
| Макс. длина неэкранированного провода | 20 m | |
| Time Based IO | ||
| TIO IO-Link IN | Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1 | |
| TIO IO-Link OUT | Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1 | |
| TIO IO-Link IN/OUT | Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1 | |
| Подключение устройств IO-Link | ||
| Тип порта A | Да | |
| Тип порта B | Да; 24 В пост. тока через внешнюю клемму | |
| через трехпроводное соединение | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | |
| Диагностический сигнал | Да; Диагностика порта доступна только в режиме IO-Link. | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да | |
| короткое замыкание | Да | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; на канал один зеленый светодиодный индикатор состояния канала Qn (режим SIO) и состояния порта Cn (режим IO-Link) | |
| для диагностики канала | Да; красный светодиод работы (Fn) | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | Воздействие на окружающую среду | |
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 25,2 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 6,15 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 19,4 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,289 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 2 000 m; По запросу: Высоты монтажа больше 2 000 м | |

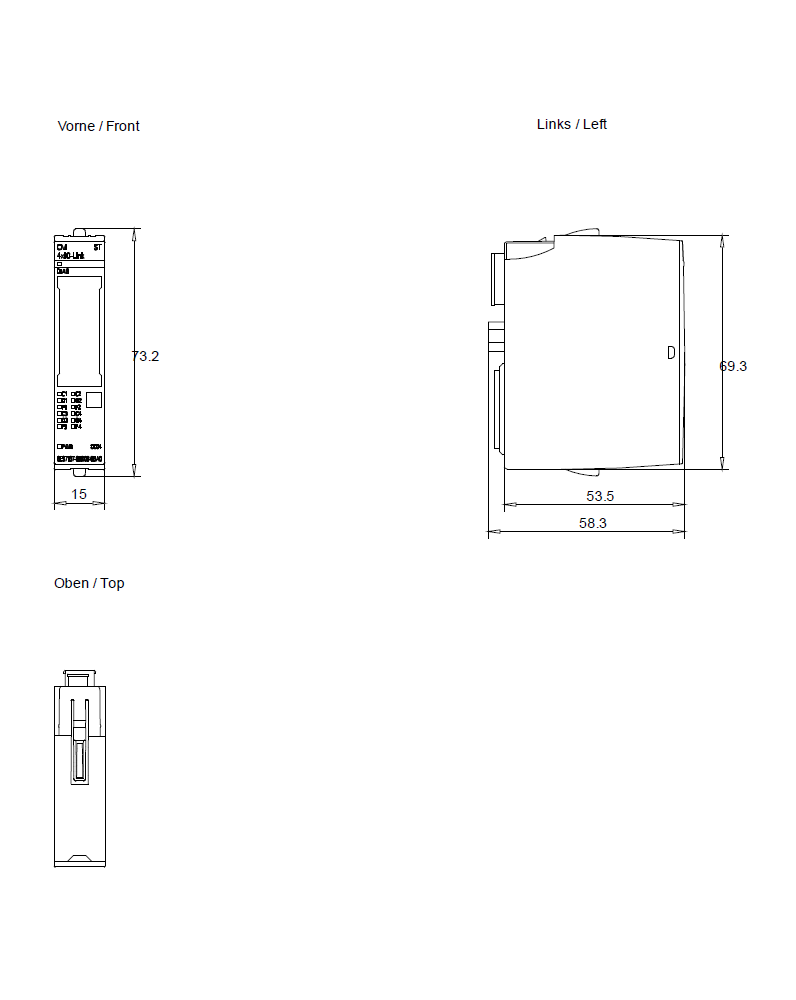

| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 30 g |
