6ES7138-4DA04-0AB0 Siemens - SIMATIC DP, электронный модуль для ET 200S, 1 счетчик 24 В/100кгц, 15 мм
₸510 979
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7138-4DA04-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 42 mA |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Питание датчика | Питание датчика 24 В | |
| 24 V | Да; L+ (-0,8 В) | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 500 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1 W |
| Конфигурация аппаратного обеспечения | Смена модулей | |
| Смена модулей при эксплуатации IM-DP | Да | |
| Смена модулей под рабочим напряжением | Да | |
| Цифровые входы | Число входов | 1 |
| Функции | Контроллер ввода-вывода, синхронизация, функция фиксации | |
| Входная характеристика по IEC 61131, тип 2 | Да | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 2 mA | |
| для сигнала "1", тип. | 9 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — с "0" на "1", макс. | 2,5 µs; Фильтр выкл.: 2,5 мкс (200 кГц), фильтр выкл.: 25 мкс (20 кГц) | |
| Длина провода | ||
| экранированные, макс. | 100 m; Фильтр 20 кГц: 100 м, фильтр 200 кГц: 50 м | |
| Цифровые выводы | Вид выходов | 1 |
| Защита от короткого замыкания | Да | |
| Нормальный порог срабатывания | от 2,6 до 4 A | |
| Ограничение индуктивного напряжения отключения | L+ (от -50 до -60 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0", макс. | 3 V | |
| для сигнала "1", мин. | L+ (-1 В) | |
| Выходной ток | ||
| для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс. | 2 000 mA | |
| для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. | 500 mA; 1 000 мА при 50 °C | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 100 µs | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 2 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Датчики | Макс. число подключаемых датчиков | 1 |
| Подключаемые датчики | ||
| Инкрементальный датчик (асимметричный) | Да | |
| Инициатор 24 В | Да | |
| 2-проводной датчик | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор состояния счета в прямом порядке (зеленый) | Да | |
| Индикатор состояния счета в обратном порядке (зеленый) | Да | |
| Встроенные функции | Функции измерения | |
| — Мин. измерение частоты | 0,1 Hz | |
| — Макс. измерение частоты | 100 kHz | |
| — Мин. измерение периодов | 10 µs | |
| — Макс. измерение периодов | 120 s | |
| — Измерение частоты вращения, мин. | 1 1/min | |
| — Измерение частоты вращения, макс | 25 000 1/min | |
| Счетчики | Число входов счетчика | 1; 32 бит |
| Вход счетчика 24 В | ||
| Минимальная ширина импульса | 2,5 µs; Фильтр выкл.: 2,5 мкс (200 кГц), фильтр выкл.: 25 мкс (20 кГц) | |
| Параметры | Примечание | 16 байт |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| Гальваническая развязка цифровых вводов | Нет; только относительно экрана | |
| Гальваническая развязка счетчиков | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Нет | |

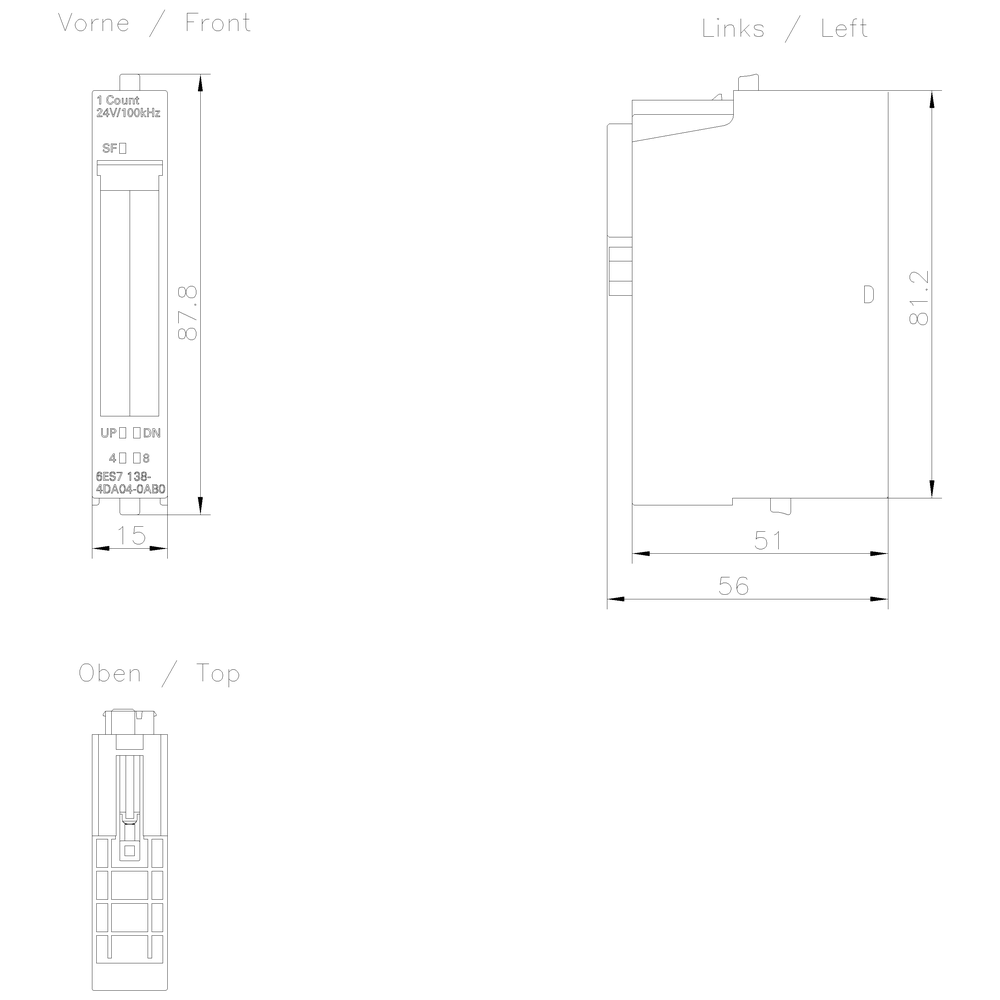

| Размеры | Ширина | 15 mm |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | Масса, прибл. | 40 g |
