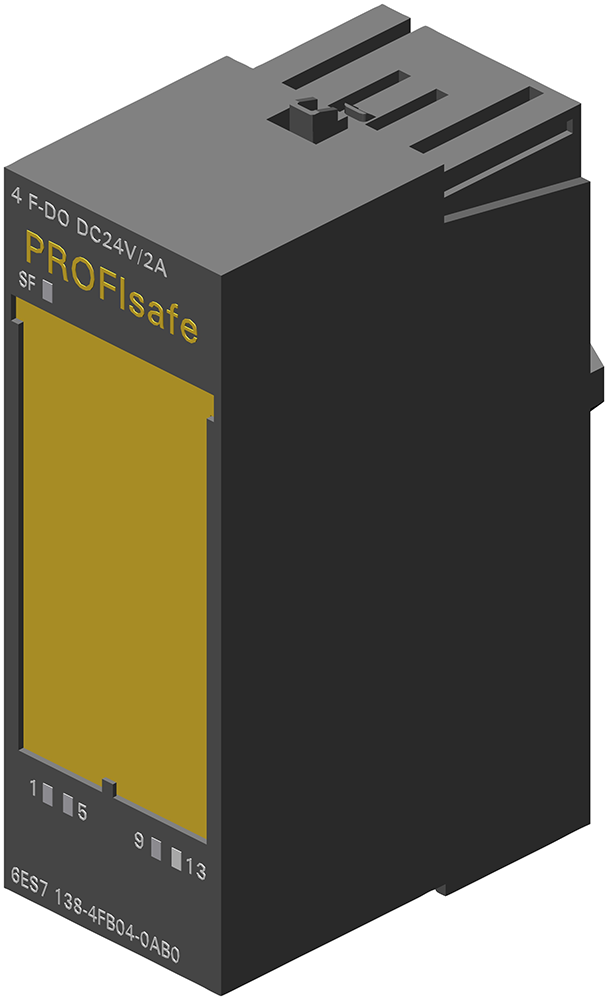

6ES7138-4FB04-0AB0 Siemens - SIMATIC DP, электронный f-модуль дискретного вывода повышеной безопасности
₸638 064
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7138-4FB04-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Нет | |
| Входной ток | из напряжения нагрузки L+ (без нагрузки), тип. | 100 mA |
| из шины на задней стойке 3,3 В пост. тока, макс. | 28 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3,5 W |
| Цифровые выводы | Вид цифровых выходов | Транзистор |
| Вид выходов | 4 | |
| Защита от короткого замыкания | Да | |
| Ограничение индуктивного напряжения отключения | норм. (2L+) -47 В | |
| Включение цифрового входа | Нет | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 10 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 12 Ω | |
| верхний предел | 1 kΩ | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-2,0 В), выключатель с втекающим током: L+ (-1,5 В), снижение напряжения на выключателе с вытекающим током: макс. 0,5 В | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 2 A | |
| для сигнала "1", диапазон допустимых значений, мин. | 20 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 2,4 A | |
| для сигнала "0", ток покоя, макс. | 0,5 mA; Выключатель с втекающим и вытекающим током | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Нет | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 30 Hz; симметричный | |
| при индуктивной нагрузке, макс. | 0,1 Hz; симметричный | |
| при ламповой нагрузке, макс. | 10 Hz; симметричный | |
| Суммарный ток выходов | ||
| Макс. ток на модуль | 6 A | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 6 A | |
| — до 55 ℃, макс. | 5 A | |
| — до 60 ℃, макс. | 4 A | |
| — до 40 °C, макс. | 4 A | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 500 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностика | ||
| Обрыв провода | Да | |
| Короткое замыкание | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Нет | |
| Стандарты, допуски, сертификаты | Максимально достижимый класс безопасности в безопасном режиме | |
| согласно EN 954 | 4 | |
| Уровень производительности согласно ISO 13849-1 | PLe | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |

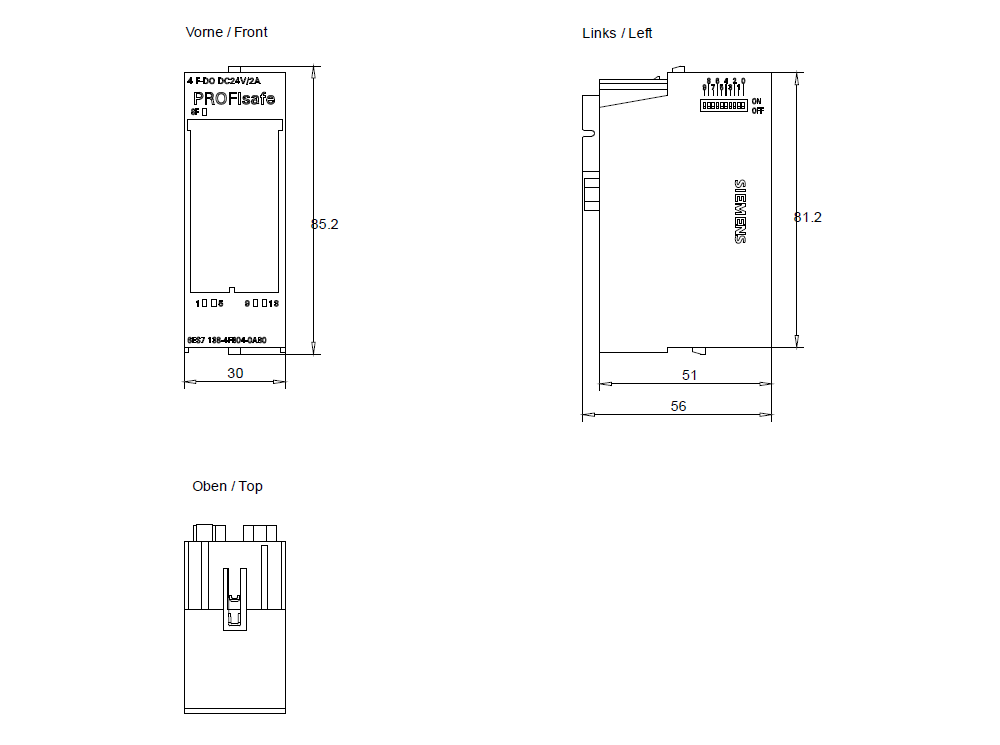

| Размеры | Ширина | 30 mm |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | Масса, прибл. | 85 g |
Характеристики 6ES7138-4FB04-0AB0
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7138-4FB04-0AB0 Siemens - SIMATIC DP, электронный f-модуль дискретного вывода повышеной безопасности на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
