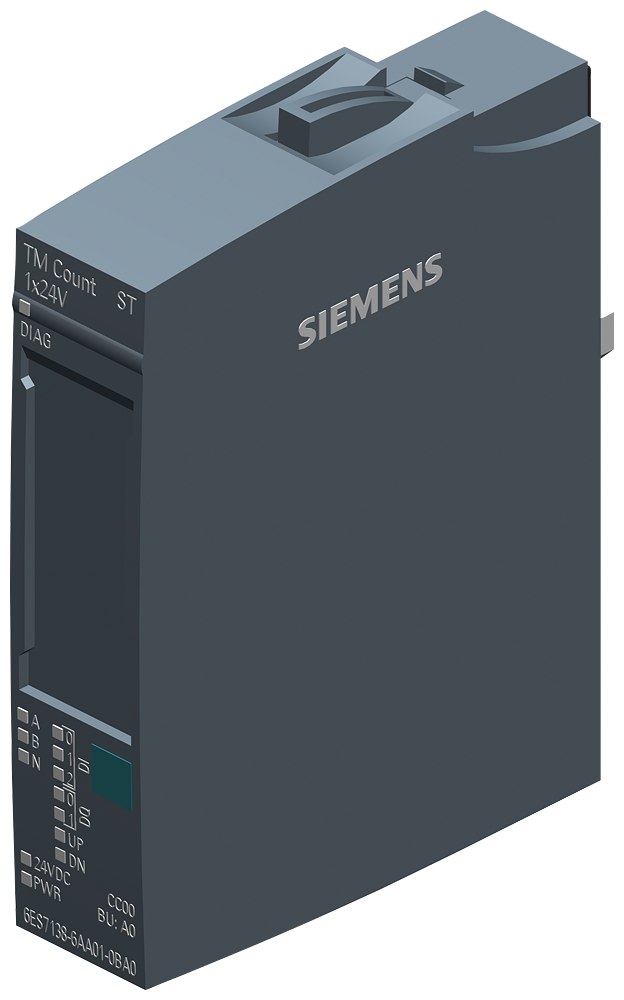

Описание 6ES7138-6AA01-0BA0
| Общая информация | Обозначение типа продукта | Модуль скоростного счета TM Count 1 x 24 В |
|---|---|---|
| Версия микропрограммного обеспечения | V2.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Да | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | Не ниже STEP 7 V15 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | с V5.6 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML V2.34 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Макс. потребление тока | 60 mA; без нагрузки |
| Питание датчика | Число выходов | 1 |
| Питание датчика 24 В | ||
| 24 В | Да; L+ (-0,8 В) | |
| Защита от короткого замыкания | Да; электронная/тепловая | |
| Макс. выходной ток | 300 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1 W |
| Адресная область | Адресное пространство на модуль | |
| Вводы | 16 byte; 4 байта при Fast Mode | |
| Выводы | 12 byte; 4 байта при Motion Control, 0 байтов при Fast Mode | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип B | |
| Цифровые входы | Число входов | 3 |
| Цифровые входы параметрируемые | Да | |
| Входная характеристика по IEC 61131, тип 3 | Да | |
| Функции цифровых входов, параметрируемые | ||
| Запуск/остановка порта | Да | |
| Сбор данных | Да | |
| Синхронизация | Да | |
| свободно используемый цифровый вход | Да | |
| Измерительный щуп | Да | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | -5 ... +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Мин. допустимое напряжение на входе | -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности | |
| Макс. допустимое напряжение на входе | 30 V | |
| Входной ток | ||
| для сигнала "1", тип. | 2,5 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс | |
| — параметрируемое | Да | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Цифровые выводы | Вид цифровых выходов | Транзистор |
| Вид выходов | 2 | |
| Цифровые выходы параметрируемые | Да | |
| Защита от короткого замыкания | Да; электронная/тепловая | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-53 В) | |
| Включение цифрового входа | Да | |
| Функции цифровых выходов, параметрируемые | ||
| Переключение при сравнительных значениях | Да | |
| свободно используемый цифровой выход | Да | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A; на цифровой выход | |
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 Ω | |
| верхний предел | 12 kΩ | |
| Выходное напряжение | ||
| для сигнала "1", мин. | 23,2 V; L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A; на цифровой выход | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A; на цифровой выход | |
| для сигнала "1", минимальный ток нагрузки | 2 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 50 µs | |
| с "1" на "0", макс. | 50 µs | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 10 kHz | |
| при индуктивной нагрузке, макс. | 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на модуль | 1 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Датчики | Подключаемые датчики | |
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Сигналы датчика, инкрементальный датчик (асимметричный) | ||
| Входное напряжение | 24 V | |
| Макс. входная частота | 200 kHz | |
| Макс. частота счетчика | 800 kHz; при четырехкратной обработке | |
| Макс. длина экранированного провода | 600 m; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 200 кГц | |
| Сигнальный фильтр параметрируемый | Да | |
| Инкрементальный датчик с путями A/B, 90° со смещением фаз | Да | |
| Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем | Да | |
| импульсный датчик | Да | |
| импульсный датчик с направлением | Да | |
| импульсный датчик, один импульсный сигнал на каждое направление счета | Да | |
| Физические параметры интерфейсов | ||
| M/P-считывание | Да | |
| Входная характеристика по IEC 61131, тип 3 | Да | |
| Интерфейсы | Число интерфейсов RS 485 | 0 |
| Аварийные сигналы/диагностика/информация о состоянии | Возможность включения заменяющих значений | Да; параметрируемое |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Да | |
| Диагностика | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да | |
| короткое замыкание | Да | |
| Ошибка перехода A/B инкрементального датчика | Да | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Индикатор состояния счета в прямом порядке (зеленый) | Да | |
| Индикатор состояния счета в обратном порядке (зеленый) | Да | |
| Встроенные функции | Счетчики | Да |
| Число счетчиков | 1 | |
| Макс. частота счетчика | 800 kHz; при четырехкратной обработке | |
| Fast Mode (ускоренный режим) | Да | |
| Функции счета | ||
| применяется с высокоскоростным счетчиком TO | Да | |
| Непрерывный счет | Да | |
| Режим счета параметрируется | Да | |
| Аппаратный затвор через цифровой вход | Да | |
| Программный затвор | Да | |
| Остановка в зависимости от события | Да | |
| Синхронизация через цифровой вход | Да | |
| Диапазон счета параметрируемый | Да | |
| — Число блоков сравнения | 2 | |
| — Зависимость от направления | Да | |
| — изменяется в программе пользователя | Да | |
| Определение положения | ||
| инкрементальное определение | Да | |
| подходит для S7-1500 Motion Control | Да | |
| Функции измерения | ||
| Время измерения параметрируемое | Да | |
| динамическая регулировка измерения времени | Да | |
| Число пороговых значений, параметрируется | 2 | |
| — Мин. измерение частоты | 0,04 Hz | |
| — Макс. измерение частоты | 800 kHz | |
| — Мин. измерение периодов | 1,25 µs | |
| — Макс. измерение периодов | 25 s | |
| — Измерение частоты | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |
| — Измерение периодов | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |
| — Измерение скорости | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | применяется для функций обеспечения безопасности | Нет |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C; Учитывать снижение номинальных значений | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 50 °C; Учитывать снижение номинальных значений | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |
| Децентрализованный режим работы | на SIMATIC S7-300 | Да |
| на SIMATIC S7-400 | Да | |
| на SIMATIC S7-1200 | Да | |
| на SIMATIC S7-1500 | Да | |
| на ведущем устройстве Standard PROFIBUS | Да | |
| на контроллере Standard PROFINET | Да | |
| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 45 g |
