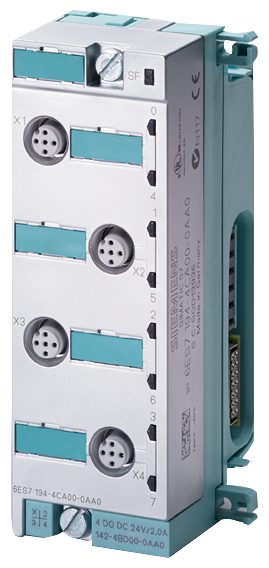

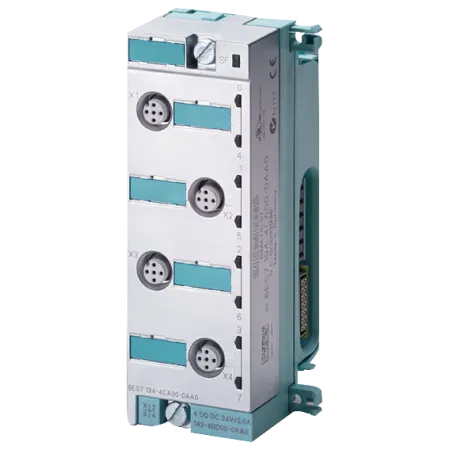

6ES7145-4GF00-0AB0 Siemens - SIMATIC DP, электронный модуль для ET200PRO 4 AO i
₸1 291 915
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7145-4GF00-0AB0
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
|---|---|---|
| Защита от перепутывания полярности | Да; от разрушения | |
| Входной ток | из источника напряжения питания 1L+, макс. | 110 mA |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Питание исполнительного элемента | Число выходов | 4 |
| Защита от короткого замыкания | Да; на модуль | |
| Выходной ток | ||
| до 55 ℃, макс. | 1 A | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 2,3 W |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 8 byte | |
| Аналоговые выводы | Число аналоговых выходов | 4 |
| Выход напряжения, защита от короткого замыкания | Да; на модуль, электронная - на массу | |
| Макс. выходной ток, напряжение при работе без нагрузки | 16 V | |
| Макс. время цикла (все каналы) | 3 ms | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода тока двухпроводного соединения | Да | |
| для выхода тока четырехпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных токах, макс. | 600 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Макс. ток | 100 mA | |
| Длина провода | ||
| экранированные, макс. | 30 m | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 15 bit; при ±20 мА; 14 бит при 0 - 20 мА; 15 бит при 4 - 20 мА | |
| Время преобразования (на канал) | 0,7 ms | |
| Время установления | ||
| для омической нагрузки | 0,1 ms | |
| для индуктивной нагрузки | 1 ms | |
| Погрешности/точность | Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,1 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,15 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Аварийный сигнал процесса | Нет | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Обрыв провода | Да; на канал, не в нулевом диапазоне | |
| Короткое замыкание | Нет | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых выводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Размеры | Ширина | 45 mm |
| Высота | 130 mm | |
| Глубина | 35 mm | |
| Массы | Масса, прибл. | 150 g |
