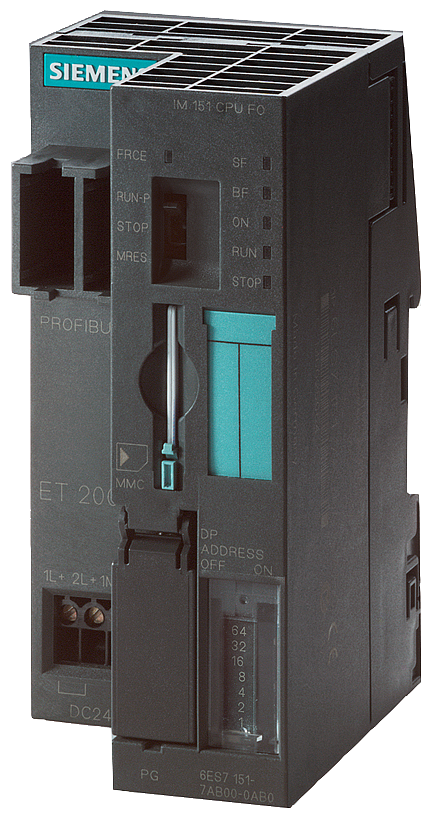

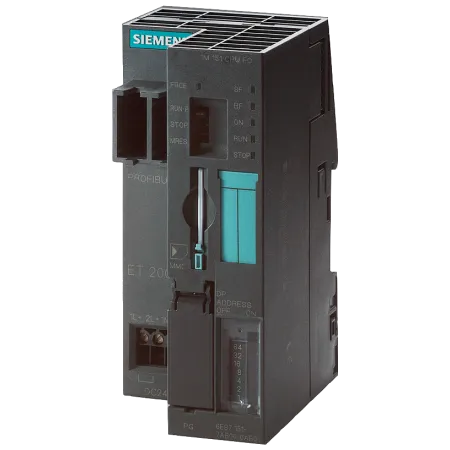

Описание 6ES7151-7AB00-0AB0
| Общая информация | Функциональный стандарт HW | 04 |
|---|---|---|
| Версия микропрограммного обеспечения | V1.1 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже V5.1 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да; от разрушения | |
| Входной ток | Макс. ток включения | 3,5 A |
| из источника напряжения питания 1L+, макс. | 250 mA | |
| Выходной ток | для шины на задней стойке (5 В пост. тока), макс. | 700 mA |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3,3 W |
| Запоминающее устройство | Оперативное запоминающее устройство | |
| встроенный | 48 kbyte; не ниже FW V1.13 48 КБ; ранее 24 КБ | |
| расширяемое | Нет | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 2 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 a | |
| Хранение в буфере | ||
| есть | Нет | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 0,3 µs |
| нормальное время операций со словами | 1 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 2 µs | |
| нормальное время выполнения операций с плавающей точкой | 50 µs | |
| нормальное время выполнения операций времени/подсчета | 12 µs | |
| Блоки ЦП | Блоки данных (DB) | |
| Макс. число | 127; Диапазон числовых значений: от 1 до 127 | |
| Макс. размер | 8 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 128; Диапазон числовых значений: от 0 до 127 | |
| Макс. размер | 8 kbyte | |
| Функции (FC) | ||
| Макс. число | 128; Диапазон числовых значений: от 0 до 127 | |
| Макс. размер | 8 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 8 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 1; OB 20 | |
| Число организационных блоков циклических прерываний | 1; OB 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 86 | |
| Глубина вложенности | ||
| на класс приоритета | 8 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 64 | |
| — настраивается | Да | |
| — предварительно задано | от Z 0 до Z 7 | |
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 128 | |
| — настраивается | Да | |
| — предварительно задано | без остаточности | |
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 4 736 byte |
| Маркер | ||
| Макс. размер | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да; макс. 8 блоков данных, всего 4096 байтов данных | |
| Предварительно заданный остаток | без остаточности | |
| Локальные данные | ||
| на класс приоритета, макс. | 256 byte; локальных данных не более: 1536 байт | |
| Адресная область | Периферийная адресная область | |
| Вводы | 1 536 byte | |
| Выводы | 1 536 byte | |
| — Вводы | 64 byte | |
| — Выводы | 64 byte | |
| Образ процесса | ||
| Вводы | 128 byte | |
| Выводы | 128 byte | |
| Цифровые каналы | ||
| Вводы | 248; макс. | |
| Выводы | 248; макс. | |
| Аналоговые каналы | ||
| Вводы | 124; макс. | |
| Выводы | 124; макс. | |
| Объем адресной области | ||
| Вводы | 244 byte | |
| Выводы | 244 byte | |
| Конфигурация аппаратного обеспечения | Подключаемые программируемые устройства/ПК | Можно подключать устройства программирования/панели оператора с STEP 7 по интерфейсу PROFIBUS |
| Макс. число модулей на систему | 63 | |
| Профильная шина | ||
| Число применяемых профильных шин | 1 | |
| Макс. длина профильной шины | 2 m; Ширина станции: ≤ 1 м или < 2 м | |
| Время | Часы | |
| Программные часы | Да | |
| Счетчик рабочего времени | ||
| Число | 0; Нет | |
| Интерфейсы | Интерфейсы/тип шины | 1 x PROFIBUS DP |
| 1. интерфейс | Тип интерфейса | LWL-интерфейс и встроенный интерфейс RS 485 - интерфейс для программирования |
| с гальванической развязкой | Нет | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | 80 mA; при RS 485 | |
| Протоколы | ||
| MPI | Нет | |
| устройство PROFIBUS DP | Да | |
| Двухточечное соединение | Нет | |
| устройство PROFIBUS DP | ||
| Число соединений | 11 | |
| GSD-файл | http://www.siemens.com/profibus-gsd | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte; до макс. емкости передающего накопителя | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Нет | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; в качестве сервера | |
| — S7-связь | Да; в качестве сервера | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — Вводы | 64 byte | |
| — Выводы | 64 byte | |
| Физические параметры интерфейсов | RS 485 | |
| Макс. длина провода | 1 000 m; от 100 до 1 000 м (в зависимости от скорости передачи), без повторителя | |
| Протоколы | Открытая связь IE | |
| TCP/IP | Нет | |
| PROFIBUS DP | ||
| адреса абонентов макс. | допустимо от 1 до 125 | |
| Функции связи | Связь PG/OP | Да |
| Глобальная система передачи данных | ||
| поддерживается | Нет | |
| Базовая S7-связь | ||
| поддерживается | Да; в качестве сервера | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 32 byte; при I_PUT / I_GET | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Нет | |
| Макс. количество полезных данных на запрос | 160 kbyte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 32 byte | |
| S5-совместимая связь | ||
| поддерживается | Нет | |
| Стандартная связь (FMS) | ||
| поддерживается | Нет | |
| Функции оповещения S7 | Сообщения диагностики процессов | Да; ALARM_S, ALARM_SQ |
| Функции испытания и ввода в эксплуатацию | Блок состояния | Да |
| Одиночный шаг | Да | |
| Число контрольных точек | 2 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | ||
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 100 | |
| — настраивается | Нет | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | Программное обеспечение для проектирования | |
| STEP 7 | Да; не ниже версии V5.1 | |
| STEP 7-Lite | Да; не ниже версии V2.0 | |
| Программирование | ||
| Операционный резерв | Двоичные логические операции, операторы в круглых скобках, распределение результатов, сохранение, счет, загрузка, передача, сравнение, перемещение, вращение, формирование дополнения, вызов блоков, арифметика с фиксированной точкой, арифметика с плавающей точкой, функции скачков | |
| Круглые скобки | 8 | |
| Организация программы | линейный, структурированный | |
| Системные функции (SFC) | Обработка аварийных сигналов и ошибок, копирование данных, функции часов, функции диагностики, настройка параметров модулей, переходы между рабочими состояниями | |
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — Диагностика процессов | Да | |
| — Программный регулятор | Да; в зависимости от необходимой области памяти и соответствующего времени выполнения | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Контроль времени цикла | ||
| нижний предел | 1 ms | |
| верхний предел | 6 000 ms | |
| настраивается | Да | |
| предварительно задано | 150 ms | |

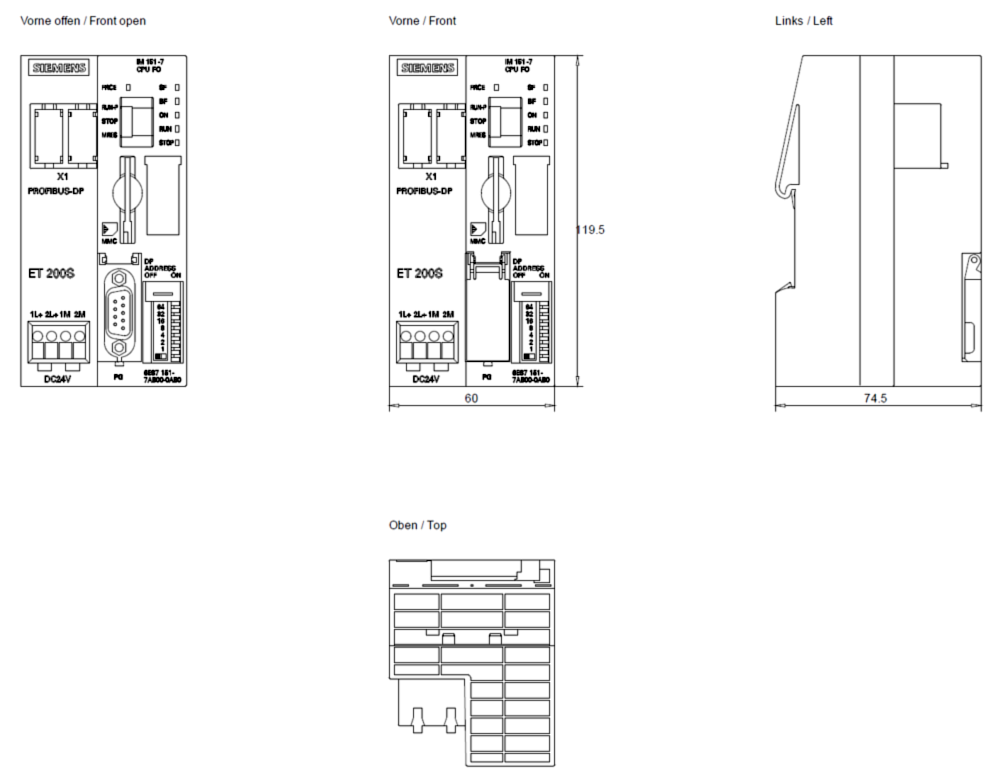

| Размеры | Ширина | 60 mm |
| Высота | 119,5 mm | |
| Глубина | 75 mm | |
| Массы | Масса, прибл. | 200 g |
