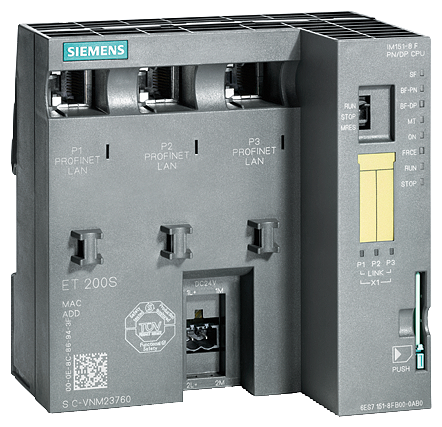

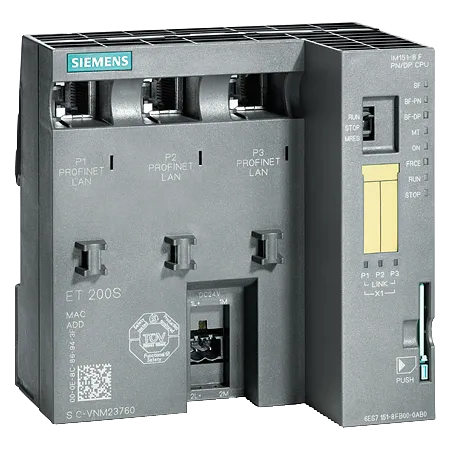

6ES7151-8FB01-0AB0 Siemens - SIMATIC ET 200S, процессорный модуль IM151-8F PN/DP, память 256 КБ
₸2 347 864
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7151-8FB01-0AB0
| Общая информация | Функциональный стандарт HW | 01 |
|---|---|---|
| Версия микропрограммного обеспечения | V3.2 | |
| Функция продукта | ||
| Режим тактовой синхронизации | Нет | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже версии STEP 7 V5.5, Distributed Safety V5.4 SP4 или не ниже версии STEP 7 TIA Portal V11 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да; от разрушения | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Входной ток | Нормальный ток включения | 1,8 A |
| I²t | 0,13 A²·s | |
| из источника напряжения питания 1L+, макс. | 352 mA; 426 мА посредством ведущего модуля DP | |
| Выходной ток | для шины на задней стойке (5 В пост. тока), макс. | 700 mA |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 5,5 W |
| Запоминающее устройство | Оперативное запоминающее устройство | |
| встроенный | 256 kbyte; для программы и данных | |
| расширяемое | Нет | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 a | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет карты памяти SIMATIC Micro Memory Card (не требует техобслуживания) | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 0,06 µs |
| нормальное время операций со словами | 0,12 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | |
| Блоки ЦП | Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. число | см. систему команд S7-300 | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61; только для PROFINET | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для центр. периф.устройств и PROFINET IO) | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | от Z 0 до Z 7 | |
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | без остаточности | |
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 64 kbyte |
| Маркер | ||
| Макс. размер | 256 byte | |
| Есть остаток | Да | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 768 byte; макс. 2048 байт на блок | |
| Адресная область | Периферийная адресная область | |
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| — Вводы | 2 048 byte | |
| — Выводы | 2 048 byte | |
| Образ процесса | ||
| Вводы, настраивается | 2 048 byte | |
| Выводы, настраивается | 2 048 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 1; для PROFINET IO количество полезных данных ограничено 1600 байт | |
| Цифровые каналы | ||
| Вводы | 16 336 | |
| — в том числе централизованных | 496 | |
| Выводы | 16 336 | |
| — в том числе централизованных | 496 | |
| Аналоговые каналы | ||
| Вводы | 1 021 | |
| — в том числе централизованных | 124 | |
| Выводы | 1 021 | |
| — в том числе централизованных | 124 | |
| Конфигурация аппаратного обеспечения | Макс. число модулей на систему | 63; централизовано |
| Профильная шина | ||
| Число применяемых профильных шин | 1 | |
| Макс. длина профильной шины | Ширина станции: ≤ 1 м или < 2 м | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 h | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Нет | |
| на MPI, устройство | Нет | |
| на DP, ведущее устройство | Да; с ведущим модулем DP | |
| на DP, устройство | Да; с ведущим модулем DP | |
| в AS, ведущее устройство | Нет | |
| в AS, устройство | Нет | |
| на Ethernet по NTP | Да; в качестве клиента | |
| 1. интерфейс | Тип интерфейса | PROFINET |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Изменение IP-адреса на время прохождения, поддерживается | Да | |
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | Да | |
| Число портов | 3; RJ45 | |
| встроенный коммутатор | Да | |
| Протоколы | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Да; также с функциями устройства ввода-вывода | |
| устройство PROFINET IO | Да; также одновременно с функциями контроллера ввода-вывода | |
| PROFINET CBA | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| устройство PROFIBUS DP | Нет | |
| Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| Интернет-сервер | Да | |
| Двухточечное соединение | Нет | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s; дуплексная связь | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; с ведущим модулем DP | |
| — S7-связь | Да; с загружаемыми функциональными блоками | |
| — Тактовая синхронизация | Да; OB 61; только для PROFINET IO | |
| — IRT | Да | |
| — Shared Device | Да | |
| — Пуск согласно приоритету | Да | |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | |
| — Макс. число подключаемых устройств ввода-вывода | 128 | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — из них на линию, макс. | 64 | |
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость) | 128 | |
| — из них на линию, макс. | 61 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |
| — из них на линию, макс. | 128 | |
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Смена устройства без съемного носителя данных | Да | |
| — Тактовые импульсы передачи | 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости") | |
| — Время актуализации | Минимальное значение зависит от настроенной загрузки связи для PROFINET-IO, числа устройств ввода-вывода и предполагаемого количества полезных данных. | |
| — Время актуализации | от 250 мкс до 512 мс (в зависимости от режима работа, подробную информацию см. в руководстве по эксплуатации "Интерфейсный модуль IM151-8 PN/DP CPU") | |
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| — Макс. согласованность полезных данных | 1 024 byte; для PROFINET IO | |
| Устройство ввода-вывода PROFINET | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками | |
| — Тактовая синхронизация | Нет | |
| — IRT | Да | |
| — PROFIenergy | Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число | 64 | |
| — Макс. количество полезных данных на подмодуль | 1 024 byte | |
| PROFINET CBA | ||
| ацикличная передача данных | Да | |
| цикличная передача данных | Да | |
| Открытая связь IE | ||
| Макс. число соединений | 8 | |
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| 2. интерфейс | Тип интерфейса | Внешний интерфейс посредством ведущего модуля 6ES7138-4HA00-0AB0 |
| гальванически развязанный | Да | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | Нет | |
| Протоколы | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Нет | |
| устройство PROFINET IO | Нет | |
| PROFINET CBA | Нет | |
| Ведущее устройство PROFIBUS DP | Да | |
| устройство PROFIBUS DP | Нет | |
| Открытая связь IE | Нет | |
| Интернет-сервер | Нет | |
| Ведущее устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| число устройств DP, макс. | 32; на станцию | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Нет | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — активация/ деактивация устройств DP | Да | |
| — число одновременно активируемых/ деактивируемых устройств DP, макс. | 8 | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Да | |
| — Макс. число входов | 2 048 byte | |
| — Макс. число выходов | 2 048 byte | |
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Протоколы | Режим дублирования | |
| — MRP | Да | |
| — Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | |
| — Макс. число абонентов в кольце | 50 | |
| Открытая связь IE | ||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных для типа соединения 01H | 1 460 byte | |
| — Макс. размер данных для типа соединения 11H | 32 768 byte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных | 32 768 byte | |
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных | 1 472 byte | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | |
| Число HTTP-клиентов | 5 | |
| Функции связи | Связь PG/OP | Да |
| Маршрутизация наборов данных | Да; с ведущим модулем DP | |
| Глобальная система передачи данных | ||
| поддерживается | Нет | |
| Базовая S7-связь | ||
| поддерживается | Да; Интерфейсные модули | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| PROFINET CBA (при заданной загрузке линий связи) | ||
| Заданная величина загрузки линий связи ЦП | 50 % | |
| Число удаленных пользователей | 32 | |
| число функций ведущего/ ведомого устройства | 30 | |
| суммарное число всех соединений ведущего/ ведомого устройства | 1 000 | |
| длина данных всех входящих соединений ведущего/ ведомого устройства, макс. | 4 000 byte | |
| длина данных всех исходящих соединений ведущего/ ведомого устройства, макс. | 4 000 byte | |
| Число аппаратных соединений PROFIBUS | 500 | |
| Макс. размер данных аппаратных соединений PROFIBUS | 4 000 byte | |
| Макс. размер данных на подключение | 1 400 byte | |
| — Мин. интервал сканирования | 500 ms | |
| — Число входящих соединений | 100 | |
| — Число исходящих соединений | 100 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 1 400 byte | |
| — Частота передачи данных: мин. интервал передачи данных | 1 ms | |
| — Число входящих соединений | 200 | |
| — Число исходящих соединений | 200 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 450 byte | |
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | 3; 2 x PN OPC/1 x iMap | |
| — Актуализация переменных HMI | 500 ms | |
| — Число переменных HMI | 200 | |
| — Макс. размер данных всех переменных HMI | 2 000 byte | |
| — поддерживается | Да | |
| — Число подключенных устройств PROFIBUS | 16 | |
| — Макс. размер данных на подключение | 240 byte; В зависимости от исполнительного устройства | |
| iPAR-серверы | ||
| поддерживается | Да | |
| Число соединений | ||
| общее | 12 | |
| применяется для PG-связи | 11 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 11 | |
| применяется для OP-связи | 11 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 11 | |
| применяется для базовой S7-связи | 10 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 10 | |
| применяется для S7-связи | 10; с загружаемыми функциональными блоками | |
| — настраивается для S7-связи, макс. | 10 | |
| макс. число экземпляров | 32 | |
| применяется для маршрутизации | 4; макс. | |
| Функции оповещения S7 | Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 |
| Сообщения диагностики процессов | Да; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ | |
| число одновременно активных блоков Alarm_S, макс. | 300 | |
| Функции испытания и ввода в эксплуатацию | Блок состояния | Да; до 2 одновременно |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | вводы-выводы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Да |
| Диагностическая функция | Да | |
| Диагностический светодиодный индикатор | ||
| для обслуживания | Да; MT | |
| ошибка шины BF (красный) | Да; BF-PN | |
| Суммарная ошибки SF (красный) | Да | |
| Контроль питания 24 В Вкл. (зеленый) | Да | |
| Работа шины PROFINET (зеленый) | Да; P1-/P2-/P3-Link | |
| Гальваническая развязка | между PROFINET DP и другими контурами тока | Да |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Проектирование | Программное обеспечение для проектирования | |
| STEP 7 | Да; не ниже версии V 5.5 | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да; опция | |
| — CFC | Да; опция | |
| — GRAPH | Да; опция | |
| — HiGraph® | Да; опция | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Контроль времени цикла | ||
| нижний предел | 1 ms | |
| верхний предел | 6 000 ms | |
| настраивается | Да | |
| предварительно задано | 150 ms | |

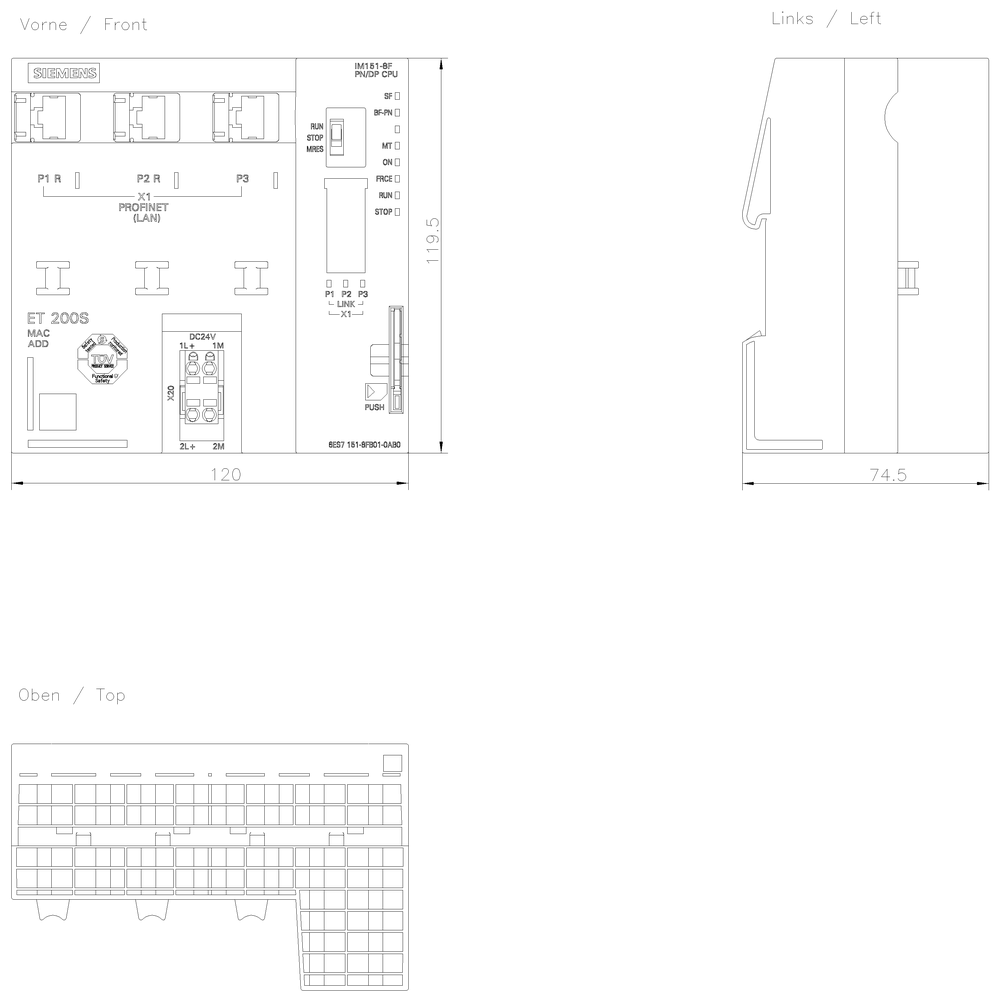

| Размеры | Ширина | 120 mm; Ведущий модуль DP: 35 мм |
| Высота | 119,5 mm | |
| Глубина | 75 mm | |
| Массы | Масса, прибл. | 320 g; Ведущий модуль DP: прибл. 100 г |
Характеристики 6ES7151-8FB01-0AB0
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7151-8FB01-0AB0 Siemens - SIMATIC ET 200S, процессорный модуль IM151-8F PN/DP, память 256 КБ на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Наличие в магазинах
Магазин и адрес
Режим работы
Телефон
Доступность
Склад Алматы
г. Алматы, ул. Казыбаева, 3/3, пом. 11
Пн.-Пт. 10:00-17:00
+7(776)990-55-56
Под заказ: 3-7 дней
Отзывы
Отзывы не найдены
История изменения цен
Цена пока не менялась. Как только она изменится, мы покажем график
