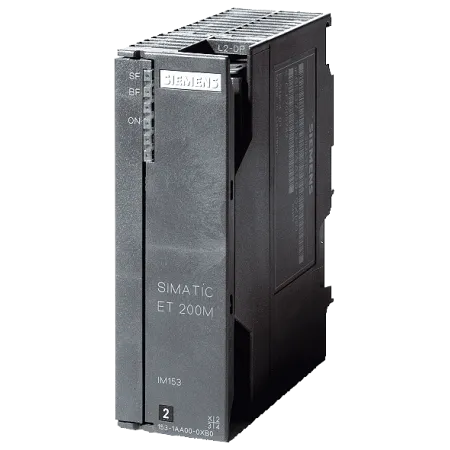

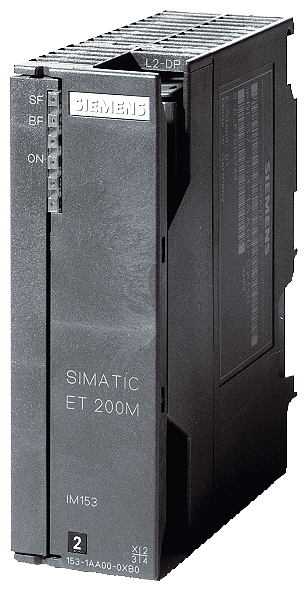

6ES7153-1AA03-0XB0 Siemens - IM153-1, интерфейсный модуль для ET 200 м: встроенный интерфейс PROFIBUS-DP
₸843 765
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7153-1AA03-0XB0
| Общая информация | Обозначение типа продукта | IM 153-1 DP ST |
|---|---|---|
| Идентификация производителя (идентификатор поставщика) | 801Dh | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | не требуется | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Входной ток | Макс. потребление тока | 350 mA; При 24 В пост. тока |
| Нормальный ток включения | 2,5 A | |
| I²t | 0,1 A²·s | |
| Выходное напряжение | Номинальное значение (пост. ток) | 5 V |
| Выходной ток | для шины на задней стойке (5 В пост. тока), макс. | 1 A |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3 W |
| Адресная область | Объем адресной области | |
| Вводы | 128 byte | |
| Выводы | 128 byte | |
| Конфигурация аппаратного обеспечения | число модулей на каждое соединение устройства DP, макс. | 8 |
| Интерфейсы | Способ передачи | RS 485 |
| Макс. скорости передачи данных | 12 Mbit/s | |
| 1. интерфейс | автоматическое определение скорости передачи данных | Да |
| Физические параметры интерфейсов | ||
| Макс. выходной ток на интерфейс | 90 mA | |
| Исполнение соединения | 9-полюсное гнездо Sub-D | |
| устройство PROFIBUS DP | ||
| GSD-файл | (лдя DPV1) SIEM801D.GSD; SI01801D.GSG | |
| автоматический поиск скорости передачи данных | Да | |
| Протоколы | Протокол обмена по шине/протокол передачи данных | PROFIBUS DP согласно EN 50170 |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| PROFIBUS DP | ||
| адреса абонентов макс. | допустимо от 1 до 125 | |
| — Режим синхронизации (SYNC) | Да | |
| — Способность к «замораживанию» | Да | |
| — Прямой обмен данными (поперечная связь) | Да; передатчик | |
| Гальваническая развязка | Гальваническая развязка - есть | Да |
| Изоляция | Изоляция, испытанная посредством | Напряжение изоляции 500 В |
| Степень защиты и класс защиты | Степень защиты IP | IP20 |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| горизонтальный настенный монтаж, мин. | 0 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | 0 °C | |
| вертикальный настенный монтаж, макс. | 40 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 3 000 m | |
| Проектирование | Программное обеспечение для проектирования | |
| STEP 7 | STEP 7/COM PROFIBUS/внешние инструмента посредством файла GSD | |

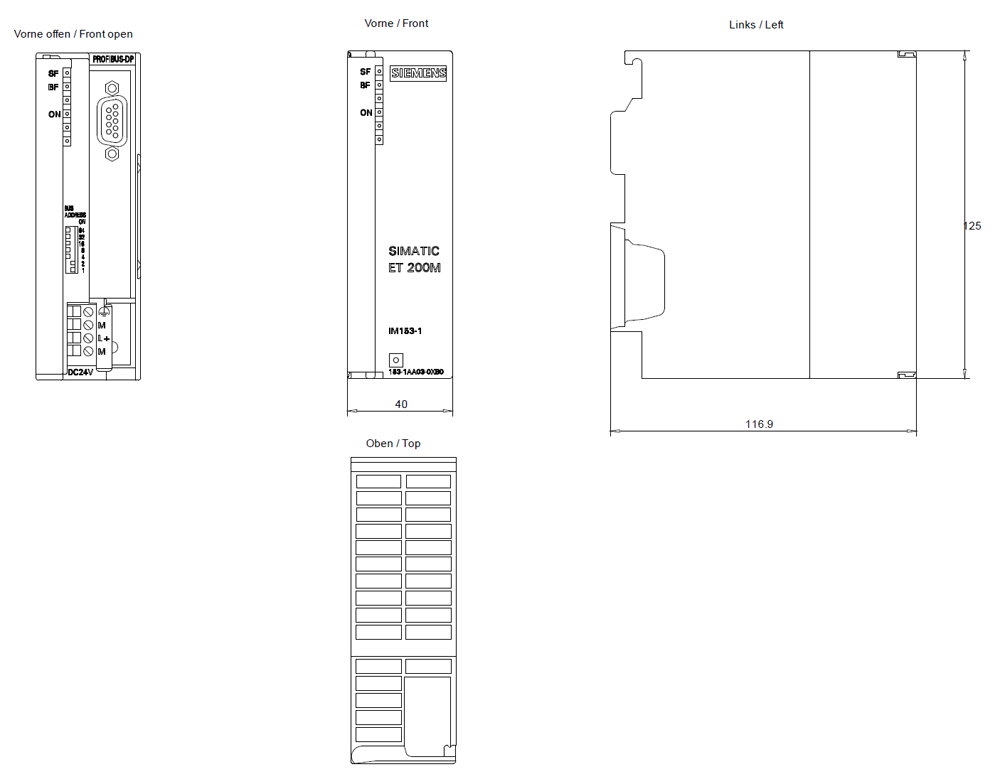

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | Масса, прибл. | 360 g |
