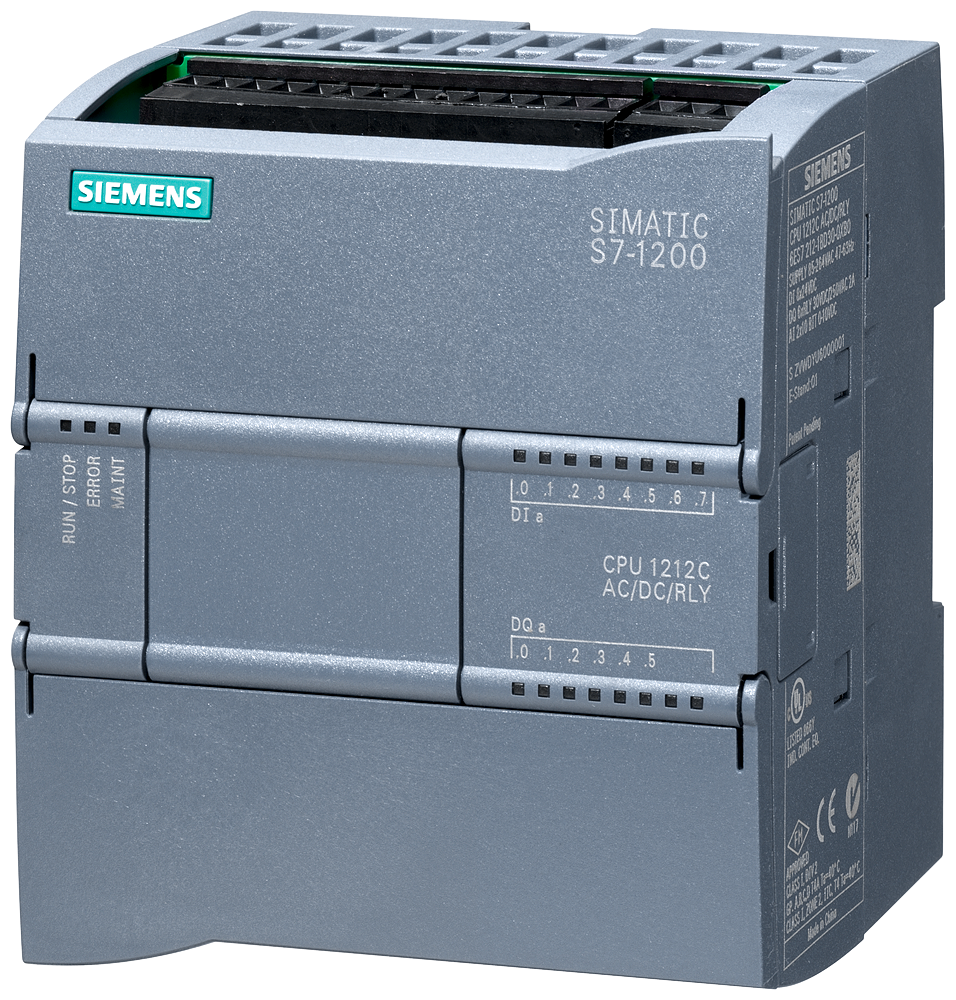

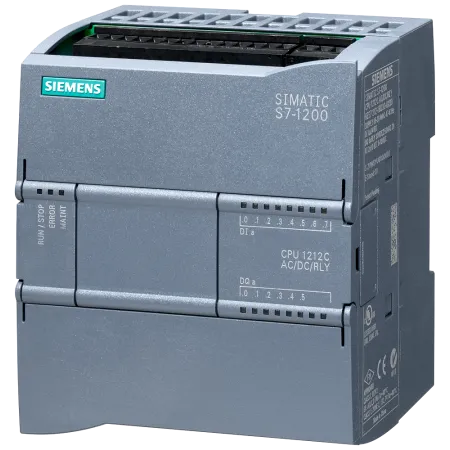

Описание 6ES7212-1BE40-0XB0
| Общая информация | Обозначение типа продукта | CPU 1212C перем. ток/пост. ток/реле |
|---|---|---|
| Версия микропрограммного обеспечения | V4.7 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 V20 или выше | |
| Напряжение питания | Номинальное значение (перем. ток) | |
| 120 В перем. тока | Да | |
| 230 В перем. тока | Да | |
| Допустимый диапазон, нижний предел (перем. ток) | 85 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V | |
| Сетевая частота | ||
| диапазон допустимых значений, нижний предел | 47 Hz | |
| диапазон допустимых значений, верхний предел | 63 Hz | |
| Входной ток | Потребление тока (номинальное) | 80 мА при 120 В перем. тока; 40 мА при 240 В перем. тока |
| Макс. потребление тока | 240 мА при 120 В перем. тока; 120 мА при 240 В перем. тока | |
| Макс. ток включения | 20 A; при 264 В | |
| I²t | 0,8 A²·s | |
| Выходной ток | для шины на задней стойке (5 В пост. тока), макс. | 1 000 mA; макс. 5 В пост. тока для SM и CM |
| Питание датчика | Питание датчика 24 В | |
| 24 В | от 20,4 до 28,8 В | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 11 W |
| Запоминающее устройство | Оперативное запоминающее устройство | |
| встроенный | 100 kbyte | |
| Память загрузки | ||
| встроенный | 2 Mbyte | |
| вставная (карта памяти SIMATIC), макс. | с картой памяти SIMATIC Memory Card | |
| Хранение в буфере | ||
| есть | Да | |
| не требует обслуживания | Да | |
| без АКБ | Да | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 0,08 µs; /инструкция |
| нормальное время операций со словами | 1,7 µs; /инструкция | |
| нормальное время выполнения операций с плавающей точкой | 2,3 µs; /инструкция | |
| Блоки ЦП | Число блоков (общее) | Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено |
| Организационные блоки (OB) | ||
| Макс. число | Ограничение только посредством ОЗУ для кода | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 14 kbyte |
| Маркер | ||
| Макс. размер | 4 kbyte; Размер области маркеров | |
| Локальные данные | ||
| на класс приоритета, макс. | 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт | |
| Адресная область | Образ процесса | |
| Вводы, настраивается | 1 kbyte | |
| Выводы, настраивается | 1 kbyte | |
| Конфигурация аппаратного обеспечения | Макс. число модулей на систему | 3 коммуникационных модуля, 1 сигнальный слой, 2 сигнальных модуля |
| число плат расширения (SB, CB, BB) | 1 | |
| число сигнальных модулей (SM) | 2 | |
| число модулей связи (CM) | 3 | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| Время хранения в буфере | 480 h; нормальная | |
| Макс. отклонение в день | ±60 с/месяц при 25 °C | |
| Цифровые входы | Число входов | 8; встроенный |
| из них входы, используемые для технологических функций | 6; HSC (высокоскоростной счетчик) | |
| M/P-считывание | Да | |
| Число одновременно включаемых входов | ||
| — до 40 °C, макс. | 8 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | 5 В пост. тока при 1 мА | |
| для сигнала "1" | 15 В пост. тока при 2,5 мА | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | 0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мкс; 0,05/0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мс | |
| — с "0" на "1", мин. | 0,2 ms | |
| — с "0" на "1", макс. | 12,8 ms | |
| — параметрируемое | Да | |
| — параметрируемое | Однофазное: 3 @ 100 кГц и 3 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 3 @ 30 кГц | |
| Длина провода | ||
| экранированные, макс. | 500 m; 50 м на технологические функции | |
| неэкранированные, макс. | 300 m; Для технологических функций: Нет | |
| Цифровые выводы | Вид выходов | 6; Реле |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 2 A | |
| при ламповой нагрузке, макс. | 30 Вт при пост. токе, 200 Вт при перем. токе | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 10 ms; макс. | |
| с "1" на "0", макс. | 10 ms; макс. | |
| Релейные выходы | ||
| Число релейных выходов | 6 | |
| Макс. число коммутационных циклов | механический 10 млн, при номинальном напряжении нагрузки 100 000 | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 150 m | |
| Аналоговые вводы | Число аналоговых входов | 2 |
| Входные диапазоны | ||
| Напряжение | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| — Сопротивление на входе (от 0 до 10 В) | ≥ 100 кОм | |
| Длина провода | ||
| экранированные, макс. | 100 m; скрученный и экранированный | |
| Аналоговые выводы | Число аналоговых выходов | 0 |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 10 bit | |
| Настраиваемое время интегрирования | Да | |
| Время преобразования (на канал) | 625 µs | |
| Датчики | Подключаемые датчики | |
| 2-проводной датчик | Да | |
| Интерфейсы | Число разъемов PROFINET | 1 |
| 1. интерфейс | Тип интерфейса | PROFINET |
| с гальванической развязкой | Да | |
| автоматическое определение скорости передачи данных | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | Да | |
| Число портов | 1 | |
| встроенный коммутатор | Нет | |
| Протоколы | ||
| Контроллер PROFINET IO | Да | |
| устройство PROFINET IO | Да | |
| Связь SIMATIC | Да | |
| Открытая связь IE | Да; в качестве опции версия с шифрованием | |
| Интернет-сервер | Да | |
| Резервирование среды передачи | Нет | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| — Связь PG/OP | Да; предварительно настроено шифрование с помощью TLS V1.3 | |
| — Тактовая синхронизация | Нет | |
| — IRT | Нет | |
| — PROFIenergy | Нет | |
| — Пуск согласно приоритету | Да | |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 16 | |
| — Макс. число подключаемых устройств ввода-вывода | 16 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 16 | |
| — из них на линию, макс. | 16 | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — Время актуализации | Минимальное значение времени обновления также зависит от компонента связи, установленного для PROFINET IO, от количества устройство ввода/вывода и количества конфигурированных пользовательских данных. | |
| Устройство ввода-вывода PROFINET | ||
| — Связь PG/OP | Да; предварительно настроено шифрование с помощью TLS V1.3 | |
| — Тактовая синхронизация | Нет | |
| — IRT | Нет | |
| — Dynamic frame packing (DFP) | Нет | |
| — PROFIenergy | Да | |
| — Пуск согласно приоритету | Да | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| — Asset-Management-Record | Да | |
| Протоколы | PROFINET IO | Да |
| PROFIsafe | Нет | |
| PROFIBUS | Да; Необходимы CM 1243-5 (ведущее устройство) или CM 1242-5 (ведомое устройство) | |
| OPC UA | Да; OPC UA Server | |
| Интерфейс AS-Interface | Да; Требуется CM 1243-2 | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Нет | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Режим дублирования | ||
| Общее резервирование PROFINET (S2) | Нет | |
| системное резервирование PROFINET (R1) | Нет | |
| — MRP | Нет | |
| — Межкомпонентное соединение MRP, поддерживается | Нет | |
| — MRPD | Нет | |
| Связь SIMATIC | ||
| S7-маршрутизация | Да | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| — Макс. размер данных | 8 kbyte | |
| ISO-on-TCP (RFC1006) | Да | |
| — Макс. размер данных | 8 kbyte | |
| UDP | Да | |
| — Макс. размер данных | 1 472 byte | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | |
| OPC UA | ||
| Требуется лицензия Runtime | Да; необходима лицензия "Basic" | |
| OPC UA Server | Да; необходимы Data Access (Read, Write, Subscribe), Method Call, лицензия Runtime | |
| — Аутентификация приложения | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля | |
| — Количество сеансов, макс. | 10 | |
| — Количество подписок на сеанс, макс. | 5 | |
| — Мин. интервал сканирования | 100 ms | |
| — Мин. интервал отправки | 200 ms | |
| — Количество методов сервера, макс. | 20 | |
| — Число контролируемых элементов (monitored items), рекомендованное, макс. | 1 000 | |
| — Количество серверных интерфейсов, макс. | 2 | |
| — Количество узлов пользовательских интерфейсов сервера, макс. | 2 000 | |
| Другие протоколы | ||
| MODBUS | Да | |
| Функции связи | S7-связь | |
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да | |
| Макс. количество полезных данных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя)) | |
| Число соединений | ||
| общее | подключения к программатору: 4 зарезервировано/ макс. 4; HMI-подключения: 12 зарезервировано/ макс. 18; S7-подключения: 8 зарезервировано / макс. 14.; подключения Open User: 8 зарезервировано / макс. 14; веб-подключения: 2 зарезервировано / макс. 30; подключения OPC UA: 0 зарезервировано / макс. 10; макс. кол-во подключений: 34 зарезервировано / макс. 68 | |
| Функции испытания и ввода в эксплуатацию | Состояние/управление | |
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Диагностический буфер | ||
| есть | Да | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 2 | |
| Объем памяти на слежение, макс. | 512 kbyte | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностический светодиодный индикатор | |
| Светодиод RUN/STOP | Да | |
| Светодиод ERROR | Да | |
| Светодиод MAINT | Да | |
| Встроенные функции | Счетчики | |
| Число счетчиков | 6 | |
| Макс. частота счетчика | 100 kHz | |
| Измерение частоты | Да | |
| Управляемое позиционирование | Да | |
| Количество позиционирующих осей с регулированием по положению, макс. | 8 | |
| Количество позиционирующих осей через интерфейс импульс-направление | до 4 с SB 1222 | |
| PID-регулятор | Да | |
| Число входов аварийной сигнализации | 4 | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| Гальваническая развязка цифровых вводов | 500 В перем. тока в течение 1 минуты | |
| между каналами, в блоках для | 1 | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Реле | |
| между каналами | Нет | |
| между каналами, в блоках для | 2 | |
| ЭМС | Отказоустойчивость к электростатическим разрядам | |
| Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 | Да | |
| — Испытательное напряжение при разряде в воздухе | 8 kV | |
| — Испытательное напряжение при контактном разряде | 6 kV | |
| Отказоустойчивость к проводному возмущающему воздействию | ||
| Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | ||
| Отказоустойчивость на питающих линиях согласно МЭК 61000-4-5 | Да | |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | ||
| Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | Да | |
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да; Группа 1 | |
| Класс граничных значений B, для применения в жилых районах | Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 | |
| Степень защиты и класс защиты | Степень защиты IP | IP20 |
| Стандарты, допуски, сертификаты | экологический профиль Siemens (SEP) | Siemens EcoTech |
| Маркировка CE | Да | |
| Допуск UL | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Допуск для судостроения | Да | |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да; тип II согласно ISO 14021 | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 76,4 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 13,8 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 63,4 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,89 kg | |
| Окружающие условия | Свободное падение | |
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | -20 °C | |
| макс. | 60 °C; Кол-во одновременно включенных входов или выходов: 4 или 3 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 или 6 при 55 °C горизонт. или 45 °C вертикал. | |
| горизонтальный настенный монтаж, мин. | -20 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -20 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Эксплуатация. мин. | 795 hPa | |
| Эксплуатация, макс. | 1 080 hPa | |
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки, мин. | -1 000 m | |
| Высота места установки, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 95 %; без конденсации | |
| Колебания | ||
| Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 | 2 g (м/с²) настенный монтаж, 1 g (м/с²) установка на монтажную шину DIN | |
| Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |
| Испытание на ударную нагрузку | ||
| испытания согласно IEC 60068-2-27 | Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс | |
| Концентрация вредных веществ | ||
| SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60 % без конденсации | |
| Проектирование | Программирование | |
| — KOP | Да | |
| — FUP | Да | |
| — SCL | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Защита от копирования | Да | |
| Защита блоков | Да | |
| Защита доступа | ||
| защита конфиденциальных конфигурационных параметров | Да | |
| Степень защиты: защита от записи | Да | |
| Степень защиты: защита от записи/чтения | Да | |
| Степень защиты: полная защита | Да | |
| Управление пользователями | Да; на всех устройствах | |
| Число пользователей | 42 | |
| Кол-во групп | 14 | |
| Число ролей | 20 | |
| Контроль времени цикла | ||
| настраивается | Да | |
| Размеры | Ширина | 90 mm |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | Масса, прибл. | 425 g |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7212-1BE40-0XB0 Siemens - Компактное цпу CPU 1212C ac/dc/rly, встроенные входы/выходы: 8 DI =24 в на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики 6ES7212-1BE40-0XB0
Отзывы
Отзывы не найдены
История изменения цен
Цена пока не менялась. Как только она изменится, мы покажем график
