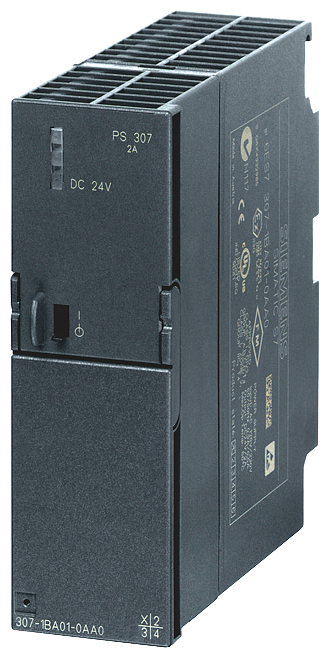

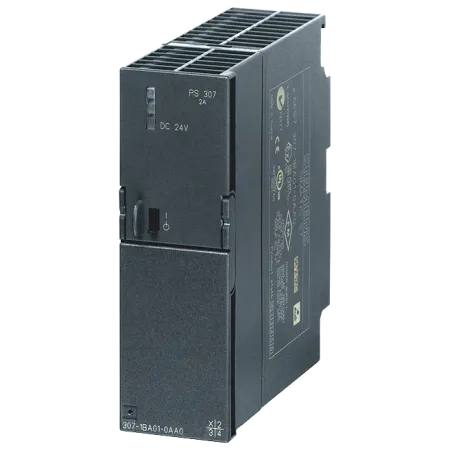

6ES7307-1BA01-0AA0 Siemens - Стабилизированный блок питания PS307 вход: ~120/230 в, выход: =24 В/2 a

Написать отзыв

КОД:

ПроизводительSiemens

SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/2 A

Цена по запросу

Последнее обновление цен: 21 июля 2026

в наличии на доп. складе: 3 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 6ES7307-1BA01-0AA0

вход	вид сети "нтернет" на базе электросети	1-фазный переменный ток
	напряжение питания при переменном токе	Автоматическое переключение диапазона
	напряжение питания	120 V/230 V
	входное напряжение 1 при переменном токе	85 ... 132 V
	входное напряжение 2 при переменном токе	170 ... 264 V
	широкодиапазонный вход	Нет
	перегрузочная способность по перенапряжению	2,3 x Ue ном, 1,3 мс
	время автономной работы при ном. значении выходного тока при отказе сети мин.	20 ms
	условия эксплуатации буферизации отключения сети	при Ue = 93/187 В
	частота сети	50/60 Hz
	частота сети	47 ... 63 Hz
	входной ток
	при ном. значении входного напряжения 120 В	0,9 A
	при ном. значении входного напряжения 230 В	0,5 A
	ограничение тока тока включения при 25 °C макс.	22 A
	длительность ограничения тока включения при 25 °C
	макс.	3 ms
	значение I2t макс.	1 A²·s
	исполнение устройства защиты	T 1,6 A/250 В (недоступно)
	исполнение устройства защиты в сетевом проводе	рекомендованный LS-переключатель: 3 A характеристика C
выход	форма характеристики напряжения на выходе	регулируемое постоянное напряжение без потенциала
	выходное напряжение при постоянном токе ном. значение	24 V
	выходное напряжение
	на выходе 1 при постоянном токе ном. значение	24 V

	выходное напряжение регулируется	Нет; -
	суммарный относительный допуск напряжения	3 %
	относительная точность регулирования выходного напряжения
	при медленных отклонениях входного напряжения	0,1 %
	при медленных отклонениях омической нагрузки	0,2 %
	остаточная пульсация
	макс.	50 mV
	типичный	5 mV
	пик напряжения
	макс.	150 mV
	типичный	20 mV
	исполнение индикатора для штатного режима работы	Светодиод зеленый для 24 В O.K.
	характеристика выходного напряжения при включении	без отклонения напряжения Ua (плавное включение)
	время задержки срабатывания макс.	2 s
	время нарастания напряжения выходного напряжения
	типичный	10 ms
	выходной ток
	ном. значение	2 A
	расчетный диапазон	0 ... 2 A

	отдаваемая активная мощность типичный	48 W
	кратковременный ток перегрузки
	при коротком замыкании в режиме разгона типичный	9 A
	при коротком замыкании в рабочем режиме типичный	9 A
	допустимая длительность макс. тока
	при коротком замыкании в режиме разгона	90 ms
	при коротком замыкании в рабочем режиме	90 ms
	параллельное соединение оборудования	Да
	число параллельно подключенных устройств для увеличения мощности	2
КПД	КПД [%]	84 %
	мощность потерь [Вт]
	при ном. значении выходного напряжения при ном. значении выходного тока типичный	9 W
регулирование	относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный	0,1 %
	относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный	0,8 %
	время регулирования
	при скачке нагрузки с 50 % до 100 % типичный	0,5 ms
	при скачке нагрузки с 100 % до 50 % типичный	0,5 ms
	время регулирования
	макс.	1 ms
защита и контроль	исполнение защиты от перенапряжений	дополнительный контур регулирования, отключение при < 28,8 В, повторный запуск самостоятельно
	характеристика выхода устойчивый к коротким замыканиям	Да
	исполнение защиты от коротких замыканий	Электронное отключение, самостоятельный повторный запуск
	порог срабатывания при ограничении тока	2,2 ... 2,6 A
	установившийся ток короткого замыкания действующее значение
	макс.	2 A
безопасность	гальваническая развязка между входом и выходом	Да
	гальваническая развязка	выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)
	класс защиты оборудования	класс I
	ток утечки
	макс.	3,5 mA
	типичный	0,5 mA
	степень защиты IP	IP20
ЭМС	стандарт
	для излучения помех	EN 55022 класс B
	для ограничения сетевых гармоник	не соответствует
	для помехоустойчивости	EN 61000-6-2
нормы, спецификации, допуски	сертификат соответствия
	маркировка CE	Да
	допуск UL	Да; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289
	маркировка UKCA	Да
	допуск EAC	Да
	NEC Class 2	Нет
	вид сертификации
	сертификат CB	Да
	среднее время между отказами (MTBF) при 40 °C	2 320 078 h
нормы, спецификации, допуски опасные окружающие условия	сертификат соответствия
	МЭК Ex	Да; IECEx Ex nA nC IIC T4 Gc
	ATEX	Да; ATEX (EX) II 3G Ex nA nC IIC T4 Gc
	допуск ULhazloc	Да
	UKEX	Да
	CCC для взрывоопасных зон согласно стандарту GB	Да
	допуск FM	Да; Class I, Div. 2, Group ABCD, T4
нормы, спецификации, допуски классификация судов	допуск для судостроения	Да
	общество классификации судов
	American Bureau of Shipping Europe Ltd. (ABS)	Нет
	Bureau Veritas (BV)	Нет
	Det Norske Veritas (DNV)	Да
	Регистр судоходства Ллойда (LRS)	Да
нормы, спецификации, допуски экологический сертификат изделия	экологический сертификат изделия	Да
	потенциал парникового эффекта [CO2 eq]
	всего	254 kg
	в процессе производства	7,6 kg
	при эксплуатации	246,1 kg
	по истечении срока службы	0,28 kg
окружающие условия	окружающая температура
	при эксплуатации	0 ... 60 °C; при естественной конвекции (естественная конвекция)
	при транспортировке	-40 ... +85 °C
	при хранении	-40 ... +85 °C
	экологическая категория согласно МЭК 60721	Климатический класс 3K3, 5 ... 95% без конденсации
способ подключения	исполнение электрического соединения	винтовой зажим
	на входе	L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно-/тонкопроволочный
	на выходе	L+, M: по 2 винтовых зажима для 0,5 ... 2,5 мм²
	для вспомогательных контактов	-
механические характеристики	ширина × высота × глубина корпуса	40 × 125 × 120 mm
	монтажная ширина × монтажная высота	40 mm × 205 mm
	необходимое расстояние
	вверху	40 mm
	внизу	40 mm
	слева	0 mm
	справа	0 mm
	вид креплений	монтируется на шину S7
	монтаж на DIN-рейку	Нет
	монтаж на профильной шине для S7	Да
	настенный монтаж	Нет
	секционируемый корпус	Да
	масса нетто	0,4 kg
принадлежности	механические принадлежности	монтажный адаптер для профильной шины (6EP1971-1BA00)
дополнительная информация веб-ссылки	интернет-ссылка
	на веб-страницу: ассистент выбора TIA Selection Tool	https://www.siemens.com/tstcloud
	на веб-сайт: менеджер скачивания CAx	https://siemens.com/cax
	на веб-сайт: Industry Online Support	https://support.industry.siemens.com
дополнительные сведения	прочие указания	Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
сведения о безопасности	информация о безопасности	Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)


Разрешения Сертификаты	потенциал парникового эффекта [CO2 eq] / в процессе производства	7.6 kg
	потенциал парникового эффекта [CO2 eq] / при эксплуатации	246.1 kg
	потенциал парникового эффекта [CO2 eq] / по истечении срока службы	0.28 kg
	потенциал парникового эффекта [CO2 eq] / всего	254 kg
