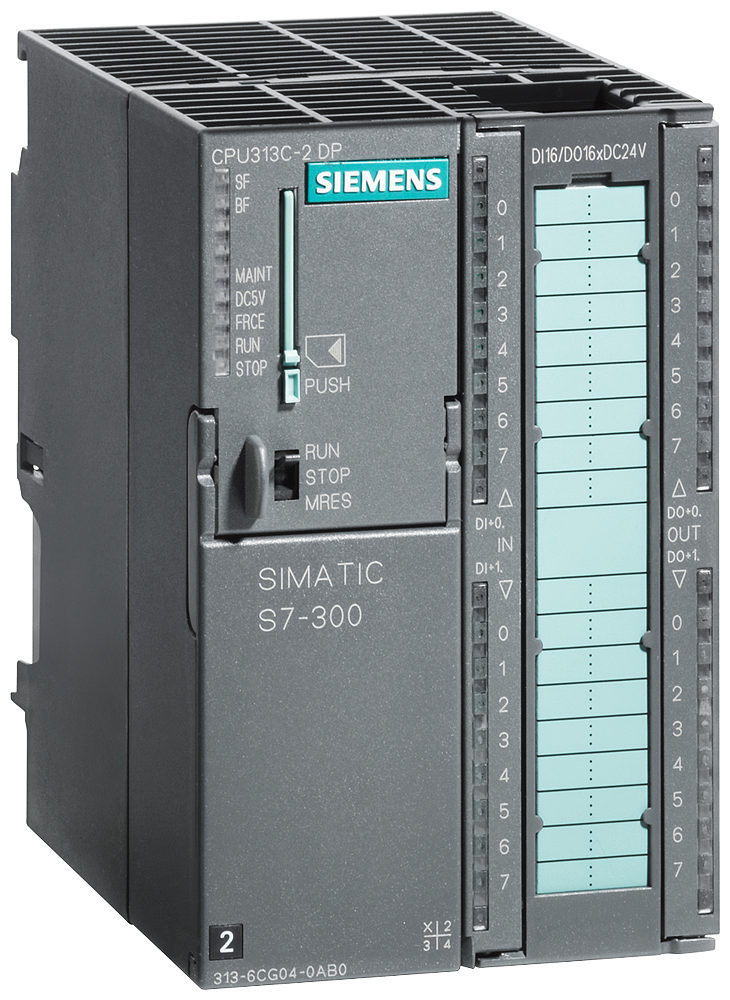

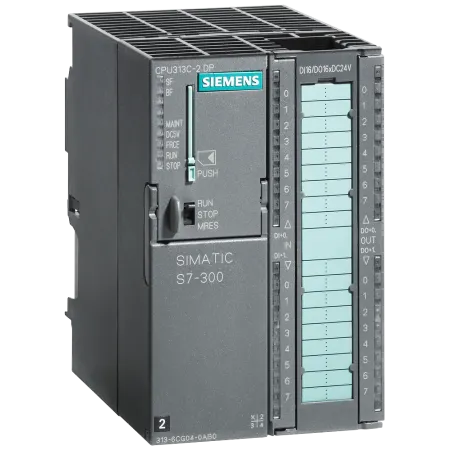

Описание 6ES7313-6CG04-0AB0
| Общая информация | Обозначение типа продукта | Процессор 313C-2 |
|---|---|---|
| Функциональный стандарт HW | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Да | |
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Нет | |
| Входной ток | Потребление тока (номинальное) | 800 mA |
| Потребление тока (в режиме холостого хода), тип. | 110 mA | |
| Нормальный ток включения | 5 A | |
| I²t | 0,7 A²·s | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 50 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 9 W |
| Запоминающее устройство | Оперативное запоминающее устройство | |
| встроенный | 128 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 a | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 0,07 µs |
| нормальное время операций со словами | 0,15 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,2 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,72 µs | |
| Блоки ЦП | Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. число | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 5; Организационные блоки 80, 82, 85, 86 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | от Z 0 до Z 7 | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | без остаточности | |
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 64 kbyte |
| Маркер | ||
| Макс. размер | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | |
| Адресная область | Периферийная адресная область | |
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| — Вводы | 2 030 byte | |
| — Выводы | 2 030 byte | |
| Образ процесса | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| Вводы, настраивается | 2 048 byte | |
| Выводы, настраивается | 2 048 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Цифровые каналы | ||
| Вводы | 16 256 | |
| — в том числе централизованных | 1 008 | |
| Выводы | 16 256 | |
| — в том числе централизованных | 1 008 | |
| Аналоговые каналы | ||
| Вводы | 1 015 | |
| — в том числе централизованных | 248 | |
| Выводы | 1 015 | |
| — в том числе централизованных | 248 | |
| Конфигурация аппаратного обеспечения | Количество расширительных устройств, макс. | 3 |
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| CP, PtP | 8 | |
| Коммуникационные процессоры, LAN | 6 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 h | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, устройство | Нет | |
| Цифровые входы | Число входов | 16 |
| из них входы, используемые для технологических функций | 12 | |
| встроенные каналы (цифровые входы) | 16 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| — до 40 °C, макс. | 16 | |
| — до 60 ℃, макс. | 8 | |
| — до 40 °C, макс. | 8 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 8 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). | |
| — Номинальное значение | 3 ms | |
| — с "0" на "1", макс. | 16 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 100 м на технологические функции | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| — экранированные, макс. | 100 m; при максимальной частоте счета | |
| — неэкранированные, макс. | недопустимо | |
| Цифровые выводы | Вид выходов | 16 |
| из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо | |
| встроенные каналы (цифровые выходы) | 16 | |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 Ω | |
| верхний предел | 4 kΩ | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 500 mA | |
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 100 Hz | |
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 3 A | |
| — до 60 ℃, макс. | 2 A | |
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | Число аналоговых входов | 0 |
| встроенные каналы (аналоговые входы) | 0 | |
| Аналоговые выводы | встроенные каналы (аналоговые выходы) | 0 |
| Датчики | Подключаемые датчики | |
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Интерфейсы | Число разъемов PROFINET | 0 |
| Число интерфейсов RS 485 | 2; MPI и PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | Тип интерфейса | встроенный интерфейс RS 485 |
| с гальванической развязкой | Нет | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | 200 mA | |
| Протоколы | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 187,5 kbit/s | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| 2. интерфейс | Тип интерфейса | встроенный интерфейс RS 485 |
| гальванически развязанный | Да | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | 200 mA | |
| Протоколы | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Нет | |
| устройство PROFINET IO | Нет | |
| PROFINET CBA | Нет | |
| Ведущее устройство PROFIBUS DP | Да | |
| устройство PROFIBUS DP | Да | |
| Ведущее устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| число устройств DP, макс. | 124 | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да; Да (только сервер, соединение проектируется с одной стороны) | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Нет | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — активация/ деактивация устройств DP | Да | |
| — число одновременно активируемых/ деактивируемых устройств DP, макс. | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| устройство PROFIBUS DP | ||
| GSD-файл | Текущий файл GSD можно загрузить в интернете (http://www.siemens.com/profibus-gsd) | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да; Да (только сервер, соединение проектируется с одной стороны) | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| Протоколы | PROFIsafe | Нет |
| Функции связи | Связь PG/OP | Да |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | 180 kbyte; при использовании PUT/GET | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 8 | |
| применяется для PG-связи | 7 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 7 | |
| применяется для OP-связи | 7 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 7 | |
| применяется для базовой S7-связи | 4 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 4 | |
| применяется для маршрутизации | 4; макс. | |
| Функции оповещения S7 | Макс. число запрашиваемых станций для функций оповещения | 8; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 |
| Сообщения диагностики процессов | Да | |
| число одновременно активных блоков Alarm_S, макс. | 300 | |
| Функции испытания и ввода в эксплуатацию | Блок состояния | Да; до 2 одновременно |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностический светодиодный индикатор | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Встроенные функции | Счетчики | |
| Число счетчиков | 3; см. руководство "Технологические функции" | |
| Макс. частота счетчика | 30 kHz | |
| Измерение частоты | Да | |
| Число частотомеров | 3; макс. 30 кГц (см. руководство "Технологические функции") | |
| Управляемое позиционирование | Нет | |
| Встроенные функциональные блоки (регулирование) | Да; ПИД-регулятор (см. руководство "Технологические функции") | |
| PID-регулятор | Да | |
| Число импульсных выходов | 3; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") | |
| Предельная частота (импульс) | 2,5 kHz | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| Гальваническая развязка цифровых вводов | Да | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | Изоляция, испытанная посредством | 600 В пост. тока |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | Программное обеспечение для проектирования | |
| STEP 7 | Да; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 | |
| STEP 7-Lite | Нет | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | Ширина | 80 mm |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | Масса, прибл. | 500 g |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7313-6CG04-0AB0 Siemens - Компактное цпу CPU 313C-2DP с интерфейсом mpi, 16 DI/16 DO SIMATIC S7-300 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики 6ES7313-6CG04-0AB0
Отзывы
Отзывы не найдены
История изменения цен
Цена пока не менялась. Как только она изменится, мы покажем график
