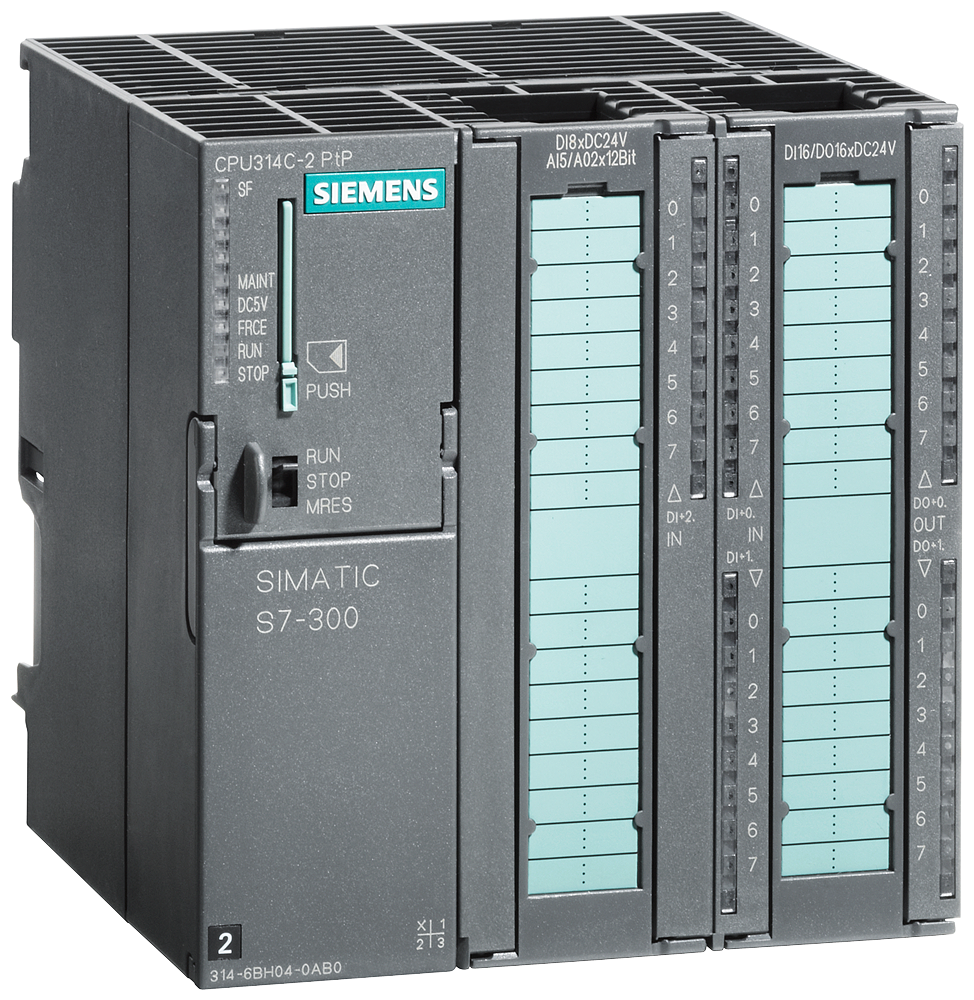

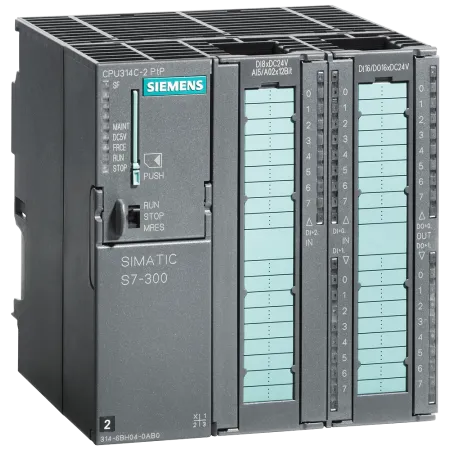

Описание 6ES7314-6BH04-0AB0
| Общая информация | Обозначение типа продукта | CPU 314C-2 PtP |
|---|---|---|
| Функциональный стандарт HW | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 204 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Да | |
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Нет | |
| Входной ток | Потребление тока (номинальное) | 660 mA |
| Потребление тока (в режиме холостого хода), тип. | 150 mA | |
| Нормальный ток включения | 5 A | |
| I²t | 0,7 A²·s | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 50 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 13 W |
| Запоминающее устройство | Оперативное запоминающее устройство | |
| встроенный | 192 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 a | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 0,06 µs |
| нормальное время операций со словами | 0,12 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | |
| Блоки ЦП | Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. число | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 87 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | от Z 0 до Z 7 | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | без остаточности | |
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 64 kbyte |
| Маркер | ||
| Макс. размер | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | |
| Адресная область | Периферийная адресная область | |
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| — Вводы | нет | |
| — Выводы | нет | |
| Образ процесса | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| Вводы, настраивается | 1 024 byte | |
| Выводы, настраивается | 1 024 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Цифровые каналы | ||
| Вводы | 1 016 | |
| — в том числе централизованных | 1 016 | |
| Выводы | 1 008 | |
| — в том числе централизованных | 1 008 | |
| Аналоговые каналы | ||
| Вводы | 253 | |
| — в том числе централизованных | 253 | |
| Выводы | 250 | |
| — в том числе централизованных | 250 | |
| Конфигурация аппаратного обеспечения | Количество расширительных устройств, макс. | 3 |
| Число ведущих устройств DP | ||
| встроенный | нет | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| CP, PtP | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 h | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, устройство | Нет | |
| Цифровые входы | Число входов | 24 |
| из них входы, используемые для технологических функций | 16 | |
| встроенные каналы (цифровые входы) | 24 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| — до 40 °C, макс. | 24 | |
| — до 60 ℃, макс. | 12 | |
| — до 40 °C, макс. | 12 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 8 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). | |
| — Номинальное значение | 3 ms | |
| — с "0" на "1", макс. | 8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 50 м на технологические функции | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| — экранированные, макс. | 50 m; при максимальной частоте счета | |
| — неэкранированные, макс. | недопустимо | |
| Цифровые выводы | Вид выходов | 16 |
| из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо | |
| встроенные каналы (цифровые выходы) | 16 | |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 Ω | |
| верхний предел | 4 kΩ | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 500 mA | |
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 100 Hz | |
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 3 A | |
| — до 60 ℃, макс. | 2 A | |
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | Число аналоговых входов | 5 |
| при измерении напряжения/тока | 4 | |
| при измерении сопротивления/измерении резистивным термометром | 1 | |
| встроенные каналы (аналоговые входы) | 5; 4 x ток/напряжение, 1 x сопротивление | |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | 5 V; при длительной нагрузке | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; при длительной нагрузке | |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 0,5 mA; при длительной нагрузке | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA; при длительной нагрузке | |
| Электрическая входная частота, макс. | 400 Hz | |
| Напряжение холостого хода для датчика сопротивления, тип. | 3,3 V | |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 1,25 mA | |
| техническую единицу измерения температуры можно задать | Да; Градусов Цельсия/градусов Фаренгейта/Кельвина | |
| Входные диапазоны | ||
| Напряжение | Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм | |
| Ток | Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом | |
| Резистивный термометр | Да; Pt 100/10 МОм | |
| Сопротивление | Да; от 0 до 600 Ом/10 МОм | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 100 Ω | |
| от -20 мА до +20 мА | Да | |
| — Входное сопротивление (от -20 мА до +20 мА) | 100 Ω | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 100 Ω | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да | |
| — Сопротивление на входе (Pt 100) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 600 Ом | Да | |
| — Сопротивление на входе (от 0 до 600 Ом) | 10 MΩ | |
| Термоэлемент (TC) | ||
| — параметрируемое | Нет | |
| Линеаризация характеристики | ||
| параметрируемое | Да; управляемый с помощью ПО | |
| — для резистивного термометра | Pt 100 | |
| Длина провода | ||
| экранированные, макс. | 100 m | |
| Аналоговые выводы | встроенные каналы (аналоговые выходы) | 2 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 55 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да; без компенсации сопротивлений проводов | |
| для выхода напряжения четырехпроводного соединения | Нет | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 kΩ | |
| при выходных напряжениях, емкостная нагрузка, макс. | 0,1 µF | |
| при выходных токах, макс. | 300 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 0,1 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах относительно массы аналогового модуля | 16 V; при длительной нагрузке | |
| Макс. ток | 50 mA; при длительной нагрузке | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Принцип измерения | Мгновенное шифрование значений (последовательное приближение) |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Настраиваемое время интегрирования | Да; 16,6/20 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Постоянная времени входного фильтра | 0,38 ms | |
| Основное время выполнения для узла (все каналы разрешены) | 1 ms | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Время преобразования (на канал) | 1 ms | |
| Время установления | ||
| для омической нагрузки | 0,6 ms | |
| для емкостной нагрузки | 1 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да; с внешним питанием | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да; без компенсации сопротивлений проводов | |
| для измерения сопротивления с трехпроводным соединением | Нет | |
| для измерения сопротивления с четырехпроводным соединением | Нет | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Погрешности/точность | Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,006 %/K |
| перекрестные модуляции между входами, мин. | 60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,06 % | |
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,1 % | |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K | |
| перекрестные модуляции между выходами, мин. | 60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,06 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 1 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 1 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 1 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,06 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,06 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,2 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB | |
| Мин. синфазные помехи | 40 dB | |
| Интерфейсы | Число разъемов PROFINET | 0 |
| Число интерфейсов RS 485 | 1; MPI | |
| Число интерфейсов RS 422 | 1; комбинированный RS 422 / 485 | |
| Двухточечное соединение | ||
| Макс. длина провода | 1 200 m | |
| — 3964 (R) | Да | |
| — ASCII | Да | |
| — RK 512 | Да | |
| — по протоколу 3964 (R), макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| — по протоколу ASCII, макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| — по протоколу RK 512 (R), макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| 1. интерфейс | Тип интерфейса | встроенный интерфейс RS 485 |
| с гальванической развязкой | Нет | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | 200 mA | |
| Протоколы | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 187,5 kbit/s | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Нет | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| 2. интерфейс | Тип интерфейса | встроенный интерфейс RS 422/485 |
| гальванически развязанный | Да | |
| Физические параметры интерфейсов | ||
| RS 485 | Да; RS 422 / 485 (X.27) | |
| Макс. выходной ток на интерфейс | Нет | |
| Протоколы | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Нет | |
| устройство PROFINET IO | Нет | |
| PROFINET CBA | Нет | |
| Ведущее устройство PROFIBUS DP | Нет | |
| устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Да | |
| Двухточечное соединение | ||
| Макс. скорости передачи данных | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| Управление интерфейсом осуществляется в программе пользователя | Да | |
| Интерфейс может выдавать аварийный сигнал/выполнять прерывание в программе пользователя | Да; Сообщение при обнаружении прерывания | |
| Протоколы | PROFIsafe | Нет |
| Функции связи | Связь PG/OP | Да |
| Маршрутизация наборов данных | Нет | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | 180 kbyte; при использовании PUT/GET | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 12 | |
| применяется для PG-связи | 11 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 11 | |
| применяется для OP-связи | 11 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 11 | |
| применяется для базовой S7-связи | 8 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 8 | |
| Функции оповещения S7 | Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 |
| Сообщения диагностики процессов | Да | |
| число одновременно активных блоков Alarm_S, макс. | 300 | |
| Функции испытания и ввода в эксплуатацию | Блок состояния | Да; до 2 одновременно |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностический светодиодный индикатор | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Встроенные функции | Счетчики | |
| Число счетчиков | 4; см. руководство "Технологические функции" | |
| Макс. частота счетчика | 60 kHz | |
| Измерение частоты | Да | |
| Число частотомеров | 4; макс. 60 кГц (см. руководство "Технологические функции") | |
| Управляемое позиционирование | Да | |
| Встроенные функциональные блоки (регулирование) | Да; ПИД-регулятор (см. руководство "Технологические функции") | |
| PID-регулятор | Да | |
| Число импульсных выходов | 4; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") | |
| Предельная частота (импульс) | 2,5 kHz | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| Гальваническая развязка цифровых вводов | Да | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых вводов | ||
| Гальваническая развязка аналоговых вводов | Да; совместно для аналоговых периферийных устройств | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых выводов | ||
| Гальваническая развязка аналоговых выводов | Да; совместно для аналоговых периферийных устройств | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | Изоляция, испытанная посредством | 600 В пост. тока |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | Программное обеспечение для проектирования | |
| STEP 7 | Да; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 | |
| STEP 7-Lite | Нет | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | Ширина | 120 mm |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | Масса, прибл. | 680 g |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7314-6BH04-0AB0 Siemens - Компактное цпу CPU 314C-2 ptp с mpi, 24 DI/16 DO, 4AI, 2AO SIMATIC S7-300 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики 6ES7314-6BH04-0AB0
Отзывы
Отзывы не найдены
История изменения цен
Цена пока не менялась. Как только она изменится, мы покажем график
