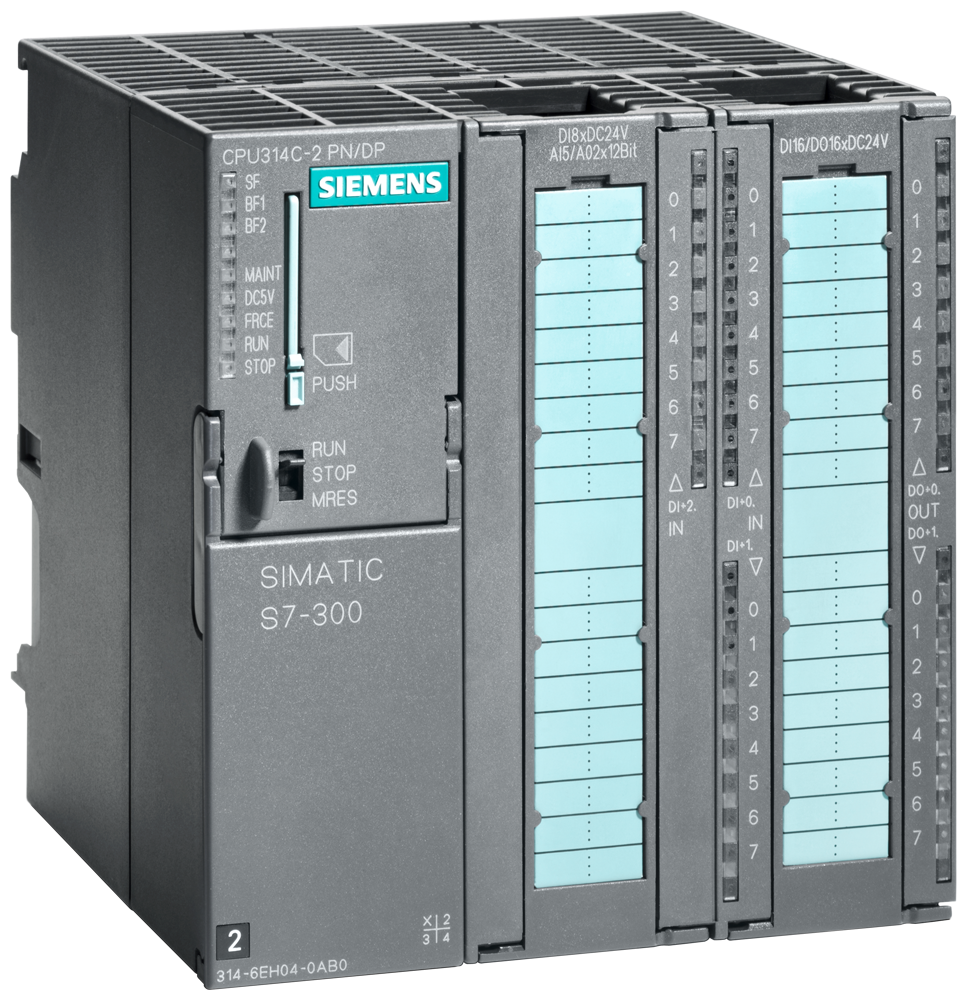

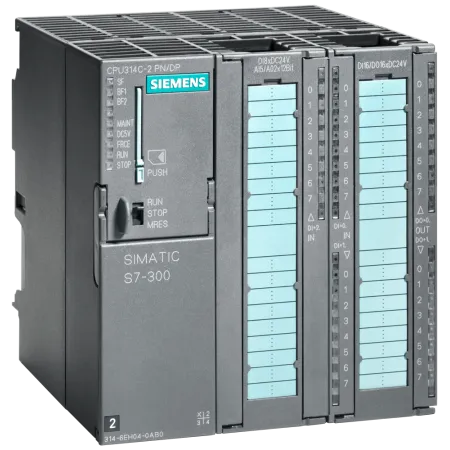

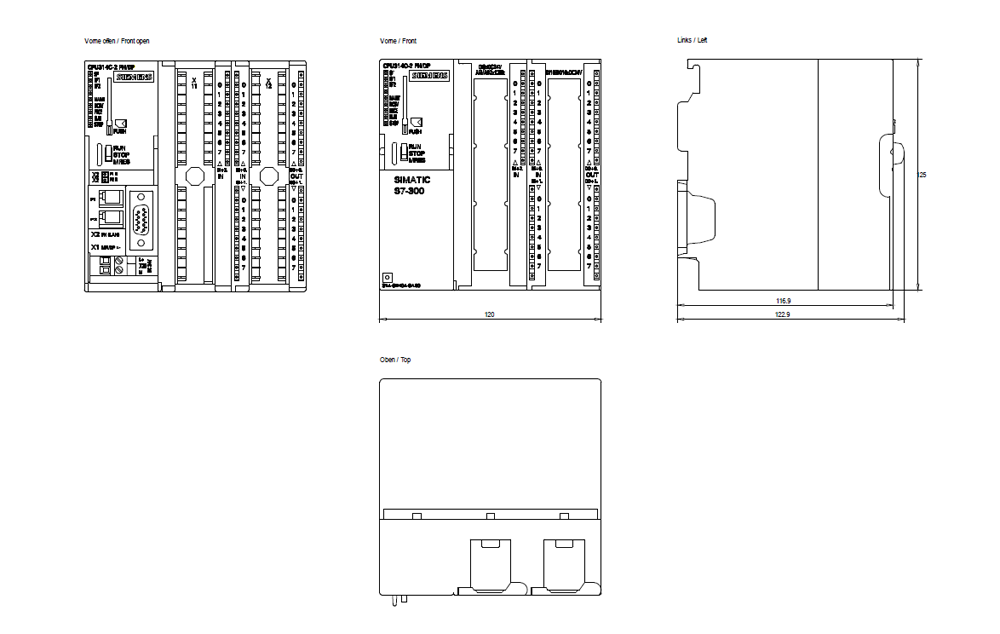

Описание 6ES7314-6EH04-0AB0
| Общая информация | Обозначение типа продукта | CPU 314C-2 PN/DP |
|---|---|---|
| Функциональный стандарт HW | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Функция продукта | ||
| Режим тактовой синхронизации | Да; только при PROFINET | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V5.5 с HSP 191 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Да | |
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Нет | |
| Входной ток | Потребление тока (номинальное) | 850 mA |
| Потребление тока (в режиме холостого хода), тип. | 190 mA | |
| Нормальный ток включения | 5 A | |
| I²t | 0,7 A²·s | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 50 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 14 W |
| Запоминающее устройство | Оперативное запоминающее устройство | |
| встроенный | 192 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 a | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 0,06 µs |
| нормальное время операций со словами | 0,12 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | |
| Блоки ЦП | Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. число | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61; только для PROFINET | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO) | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | от Z 0 до Z 7 | |
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| — настраивается | Да | |
| — предварительно задано | без остаточности | |
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 64 kbyte |
| Маркер | ||
| Макс. размер | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | |
| Адресная область | Периферийная адресная область | |
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| — Вводы | 2 003 byte | |
| — Выводы | 2 010 byte | |
| Образ процесса | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| Вводы, настраивается | 2 048 byte | |
| Выводы, настраивается | 2 048 byte | |
| Вводы, предварительно задано | 256 byte | |
| Выводы, предварительно задано | 256 byte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 1; для PROFINET IO количество полезных данных ограничено 1600 байт | |
| Цифровые каналы | ||
| Вводы | 16 048 | |
| — в том числе централизованных | 1 016 | |
| Выводы | 16 096 | |
| — в том числе централизованных | 1 008 | |
| Аналоговые каналы | ||
| Вводы | 1 006 | |
| — в том числе централизованных | 253 | |
| Выводы | 1 007 | |
| — в том числе централизованных | 250 | |
| Конфигурация аппаратного обеспечения | Количество расширительных устройств, макс. | 3 |
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| CP, PtP | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 h | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, устройство | Да | |
| на Ethernet по NTP | Да; в качестве клиента | |
| Цифровые входы | Число входов | 24 |
| из них входы, используемые для технологических функций | 16 | |
| встроенные каналы (цифровые входы) | 24 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| — до 40 °C, макс. | 24 | |
| — до 60 ℃, макс. | 12 | |
| — до 40 °C, макс. | 12 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 8 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). | |
| — Номинальное значение | 3 ms | |
| — с "0" на "1", макс. | 8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 50 м на технологические функции | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| — экранированные, макс. | 50 m; при максимальной частоте счета | |
| — неэкранированные, макс. | недопустимо | |
| Цифровые выводы | Вид выходов | 16 |
| из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо | |
| встроенные каналы (цифровые выходы) | 16 | |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 Ω | |
| верхний предел | 4 kΩ | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 500 mA | |
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 100 Hz | |
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 3 A | |
| — до 60 ℃, макс. | 2 A | |
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | Число аналоговых входов | 5 |
| при измерении напряжения/тока | 4 | |
| при измерении сопротивления/измерении резистивным термометром | 1 | |
| встроенные каналы (аналоговые входы) | 5; 4 x ток/напряжение, 1 x сопротивление | |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | 5 V; при длительной нагрузке | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; при длительной нагрузке | |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 0,5 mA; при длительной нагрузке | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA; при длительной нагрузке | |
| Электрическая входная частота, макс. | 400 Hz | |
| Напряжение холостого хода для датчика сопротивления, тип. | 3,3 V | |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 1,25 mA | |
| техническую единицу измерения температуры можно задать | Да; Градусов Цельсия/градусов Фаренгейта/Кельвина | |
| Входные диапазоны | ||
| Напряжение | Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм | |
| Ток | Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом | |
| Резистивный термометр | Да; Pt 100/10 МОм | |
| Сопротивление | Да; от 0 до 600 Ом/10 МОм | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 100 Ω | |
| от -20 мА до +20 мА | Да | |
| — Входное сопротивление (от -20 мА до +20 мА) | 100 Ω | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 100 Ω | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да | |
| — Сопротивление на входе (Pt 100) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 600 Ом | Да | |
| — Сопротивление на входе (от 0 до 600 Ом) | 10 MΩ | |
| Термоэлемент (TC) | ||
| — параметрируемое | Нет | |
| Линеаризация характеристики | ||
| параметрируемое | Да; управляемый с помощью ПО | |
| — для резистивного термометра | Pt 100 | |
| Длина провода | ||
| экранированные, макс. | 100 m | |
| Аналоговые выводы | встроенные каналы (аналоговые выходы) | 2 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 55 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да; без компенсации сопротивлений проводов | |
| для выхода напряжения четырехпроводного соединения | Нет | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 kΩ | |
| при выходных напряжениях, емкостная нагрузка, макс. | 0,1 µF | |
| при выходных токах, макс. | 300 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 0,1 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах относительно массы аналогового модуля | 16 V; при длительной нагрузке | |
| Макс. ток | 50 mA; при длительной нагрузке | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Принцип измерения | Мгновенное шифрование значений (последовательное приближение) |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Настраиваемое время интегрирования | Да; 16,6/20 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Постоянная времени входного фильтра | 0,38 ms | |
| Основное время выполнения для узла (все каналы разрешены) | 1 ms | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Время преобразования (на канал) | 1 ms | |
| Время установления | ||
| для омической нагрузки | 0,6 ms | |
| для емкостной нагрузки | 1 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да; с внешним питанием | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да; без компенсации сопротивлений проводов | |
| для измерения сопротивления с трехпроводным соединением | Нет | |
| для измерения сопротивления с четырехпроводным соединением | Нет | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Погрешности/точность | Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,006 %/K |
| перекрестные модуляции между входами, мин. | 60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,06 % | |
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,1 % | |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K | |
| перекрестные модуляции между выходами, мин. | 60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,06 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 1 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 1 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 1 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,06 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,06 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,2 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB | |
| Мин. синфазные помехи | 40 dB | |
| Интерфейсы | Число разъемов PROFINET | 1; 2 порта (коммутатор) RJ45 |
| Число интерфейсов RS 485 | 1; комбинированный MPI/PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | Тип интерфейса | встроенный интерфейс RS 485 |
| с гальванической развязкой | Да | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | 200 mA | |
| Протоколы | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Да | |
| устройство PROFIBUS DP | Да | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| Ведущее устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| число устройств DP, макс. | 124 | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Нет | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — активация/ деактивация устройств DP | Да | |
| — число одновременно активируемых/ деактивируемых устройств DP, макс. | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 2. интерфейс | Тип интерфейса | PROFINET |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да; 10/100 Мбит/с | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Изменение IP-адреса на время прохождения, поддерживается | Да | |
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | Да | |
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| Протоколы | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Да; также с функциями устройства ввода-вывода | |
| устройство PROFINET IO | Да; также одновременно с функциями контроллера ввода-вывода | |
| PROFINET CBA | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| устройство PROFIBUS DP | Нет | |
| Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| Интернет-сервер | Да | |
| Резервирование среды передачи | Да | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Да; OB 61 | |
| — IRT | Да | |
| — Shared Device | Да | |
| — Пуск согласно приоритету | Да | |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | |
| — Макс. число подключаемых устройств ввода-вывода | 128 | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — из них на линию, макс. | 64 | |
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость) | 128 | |
| — из них на линию, макс. | 61 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |
| — из них на линию, макс. | 128 | |
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Смена устройства без съемного носителя данных | Да | |
| — Тактовые импульсы передачи | 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости") | |
| — Время актуализации | от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные") | |
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| — Макс. согласованность полезных данных | 1 024 byte | |
| Устройство ввода-вывода PROFINET | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Нет | |
| — IRT | Да | |
| — PROFIenergy | Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число | 64 | |
| — Макс. количество полезных данных на подмодуль | 1 024 byte | |
| PROFINET CBA | ||
| ацикличная передача данных | Да | |
| цикличная передача данных | Да | |
| Открытая связь IE | ||
| Макс. число соединений | 8 | |
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| Функция Keep- Alive, поддерживается | Да | |
| Протоколы | PROFIsafe | Нет |
| Режим дублирования | ||
| — Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | |
| — Макс. число абонентов в кольце | 50 | |
| Открытая связь IE | ||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных для типа соединения 01H | 1 460 byte | |
| — Макс. размер данных для типа соединения 11H | 32 768 byte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных | 32 768 byte | |
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных | 1 472 byte | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | |
| Число HTTP-клиентов | 5 | |
| Функции связи | Связь PG/OP | Да |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков | |
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| PROFINET CBA (при заданной загрузке линий связи) | ||
| Заданная величина загрузки линий связи ЦП | 50 % | |
| Число удаленных пользователей | 32 | |
| число функций ведущего/ ведомого устройства | 30 | |
| суммарное число всех соединений ведущего/ ведомого устройства | 1 000 | |
| длина данных всех входящих соединений ведущего/ ведомого устройства, макс. | 4 000 byte | |
| длина данных всех исходящих соединений ведущего/ ведомого устройства, макс. | 4 000 byte | |
| Число аппаратных соединений PROFIBUS | 500 | |
| Макс. размер данных аппаратных соединений PROFIBUS | 4 000 byte | |
| Макс. размер данных на подключение | 1 400 byte | |
| — Мин. интервал сканирования | 500 ms | |
| — Число входящих соединений | 100 | |
| — Число исходящих соединений | 100 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 1 400 byte | |
| — Частота передачи данных: мин. интервал передачи данных | 10 ms | |
| — Число входящих соединений | 200 | |
| — Число исходящих соединений | 200 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 450 byte | |
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | 3; 2 x PN OPC/1 x iMap | |
| — Актуализация переменных HMI | 500 ms | |
| — Число переменных HMI | 200 | |
| — Макс. размер данных всех переменных HMI | 2 000 byte | |
| — поддерживается | Да | |
| — Число подключенных устройств PROFIBUS | 16 | |
| — Макс. размер данных на подключение | 240 byte; В зависимости от исполнительного устройства | |
| Число соединений | ||
| общее | 12 | |
| применяется для PG-связи | 11 | |
| — резервируется для PG-связи | 1 | |
| Часть строк не показана из-за ограничения Excel; все характеристики сохранены в отдельных столбцах | ||
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7314-6EH04-0AB0 Siemens - Компактное цпу CPU 314C-2PN/DP со 192 кб рабочей памяти, 24 DI/16 DO, 4AI на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики 6ES7314-6EH04-0AB0
Отзывы
Отзывы не найдены
История изменения цен
Цена пока не менялась. Как только она изменится, мы покажем график
