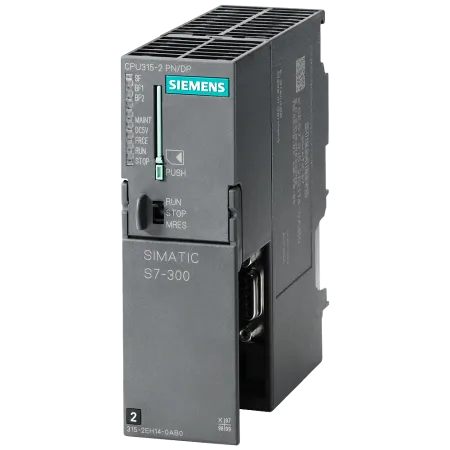

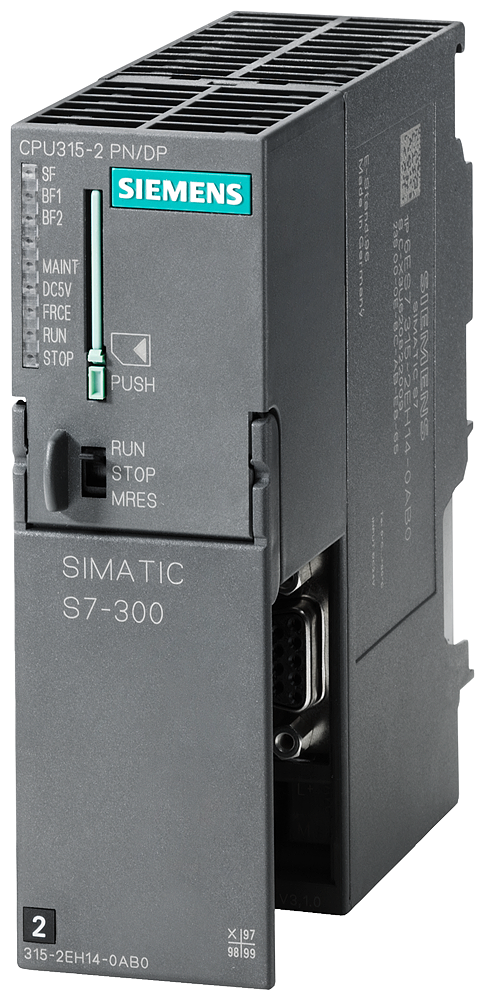

6ES7315-2EH14-0AB0 Siemens - Цпу CPU 315-2 pn/dp, 384 кбайт рабочей памяти, с 2Х-ПОРТОВЫМ коммутатором

Написать отзыв

КОД:

ПроизводительSiemens

SIMATIC S7-300, ЦПУ CPU 315-2 PN/DP, 384 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD

Цена по запросу

Последнее обновление цен: 21 июля 2026

в наличии на доп. складе: 2 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 6ES7315-2EH14-0AB0

	Функция продукта
Общая информация	Обозначение типа продукта	CPU 315-2 PN/DP
	Функциональный стандарт HW	01
	Версия микропрограммного обеспечения	V3.2
	Режим тактовой синхронизации	Да; по интерфейсу PROFIBUS DP или PROFINET
	Инженерное обеспечение с помощью
	пакета программного обеспечения для программирования	не ниже STEP 7 V5.5
Напряжение питания	Номинальное значение (пост. ток)	24 V
	Допустимый диапазон, нижний предел (пост. ток)	20,4 V
	Допустимый диапазон, верхний предел (пост. ток)	28,8 V
	Внешняя защита предохранителями для питающих линий (рекомендуется)	мин. 2 A
	Перемыкание при отказе сетевого питания и отключении напряжения
	Время перемыкания при отказе сетевого питания и отключении напряжения	5 ms
	Мин. частота повторения импульсов	1 s
Входной ток	Потребление тока (номинальное)	750 mA
	Потребление тока (в режиме холостого хода), тип.	150 mA
	Нормальный ток включения	4 A
	I²t	1 A²·s
Рассеиваемая мощность	Нормальная рассеиваемая мощность	4,65 W
Запоминающее устройство	Оперативное запоминающее устройство
	встроенный	384 kbyte
	расширяемое	Нет
	Память загрузки
	вставная (MMC)	Да
	вставная (MMC), макс.	8 Mbyte
	Мин. хранение данных на MMC (с момента последнего программирования)	10 a
	Хранение в буфере
	есть	Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
	без АКБ	Да; Программа и данные
Время обработки ЦП	нормальное время операций побитовой обработки	0,05 µs
	нормальное время операций со словами	0,09 µs
	нормальное время выполнения операций арифметики с фиксированной точкой	0,12 µs
	нормальное время выполнения операций с плавающей точкой	0,45 µs
Блоки ЦП	Число блоков (общее)	1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
	Блоки данных (DB)
	Макс. число	1 024; Диапазон числовых значений: от 1 до 16000
	Макс. размер	64 kbyte
	Функциональные блоки (FB)
	Макс. число	1 024; Диапазон числовых значений: от 0 до 7999
	Макс. размер	64 kbyte
	Функции (FC)
	Макс. число	1 024; Диапазон числовых значений: от 0 до 7999
	Макс. размер	64 kbyte
	Организационные блоки (OB)
	Макс. размер	64 kbyte
	Число свободных организационных блоков циклического выполнения	1; OB 1
	Число организационных блоков прерывания по времени	1; OB 10
	Число организационных блоков прерываний с задержкой	2; OB 20, 21
	Число организационных блоков циклических прерываний	4; OB 32, 33, 34, 35
	Число организационных блоков аппаратного прерывания	1; OB 40
	Число организационных блоков прерывания DPV1	3; OB 55, 56, 57
	Число организационных блоков прерываний циклов тактовой синхронизации	1; OB 61
	Число пусковых организационных блоков	1; OB 100
	Число организационных блоков обработки асинхронных ошибок	6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO)
	Число организационных блоков обработки синхронных ошибок	2; OB 121, 122
	Глубина вложенности
	на класс приоритета	16
	дополнительно на организационный блок обработки ошибок	4
Счетчики, таймеры и их остаток	Счетчик S7
	Число	256
	— настраивается	Да
	— предварительно задано	от Z 0 до Z 7
	— настраивается	Да
	— нижний предел	0
	— верхний предел	999
	Счетчик IEC
	есть	Да
	Вид	Системный функциональный блок
	Число	неограниченное число (ограничение устанавливается только посредством ОЗУ)
	Таймеры S7
	Число	256
	— настраивается	Да
	— предварительно задано	без остаточности
	— нижний предел	10 ms
	— верхний предел	9 990 s
	Таймер IEC
	есть	Да
	Вид	Системный функциональный блок
	Число	неограниченное число (ограничение устанавливается только посредством ОЗУ)
Области данных и их остаток	Остаточная область данных (включая таймеры, счетчики, маркеры), макс.	128 kbyte
	Маркер
	Макс. размер	2 048 byte
	Есть остаток	Да; от MB 0 до MB 2 047
	Предварительно заданный остаток	от MB 0 до MB 15
	Число меток синхронизации	8; 1 байт маркера
	Блоки управляющих данных
	Настраиваемый остаток	Да; посредством свойства Non Retain на блоке данных
	Предварительно заданный остаток	Да
	Локальные данные
	на класс приоритета, макс.	32 768 byte; макс. 2048 байт на блок
Адресная область	Периферийная адресная область
	Вводы	2 048 byte
	Выводы	2 048 byte
	— Вводы	2 048 byte
	— Выводы	2 048 byte
	Образ процесса
	Вводы	2 048 byte
	Выводы	2 048 byte
	Вводы, настраивается	2 048 byte
	Выводы, настраивается	2 048 byte
	Вводы, предварительно задано	128 byte
	Выводы, предварительно задано	128 byte
	Частичный образ процесса
	Макс. число частичных образов процесса	1; для PROFINET IO количество полезных данных ограничено 1600 байт
	Цифровые каналы
	Вводы	16 384
	— в том числе централизованных	1 024
	Выводы	16 384
	— в том числе централизованных	1 024
	Аналоговые каналы
	Вводы	1 024
	— в том числе централизованных	256
	Выводы	1 024
	— в том числе централизованных	256
Конфигурация аппаратного обеспечения	Количество расширительных устройств, макс.	3
	Число ведущих устройств DP
	встроенный	1
	по CP	4
	Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
	Функциональные модули	8
	CP, PtP	8
	Коммуникационные процессоры, LAN	10
	Монтажные стойки
	Макс. число монтажных стоек	4
	Макс. число модулей на монтажную стойку	8
Время	Часы
	Аппаратные часы (часы реального времени)	Да
	буферные и синхронизируемые	Да
	Время хранения в буфере	6 wk; при температуре окружающей среды 40 °C
	Макс. отклонение в день	10 s; норм.: 2 с
	Работа часов после включения сетевого питания	После отключения сети часы продолжают работать
	Работа часов после завершения времени хранения в буфере	Часы продолжают работать с момента времени, в который была отключена сеть
	Счетчик рабочего времени
	Число	1
	Числовые значения/диапазон числовых значений	0
	Диапазон значений	от 0 до 2^31 часов (при использовании SFC 101)
	Степень детализации	1 h
	остаточн.	Да; при каждом запуске нужно запускать заново
	Синхронизация времени
	поддерживается	Да
	на MPI, ведущее устройство	Да
	на MPI, устройство	Да
	на DP, ведущее устройство	Да; для подчиненного устройства DP только время подчиненного устройств
	на DP, устройство	Да
	в AS, ведущее устройство	Да
	в AS, устройство	Да
	на Ethernet по NTP	Да; в качестве клиента
Цифровые входы	Число входов	0
Цифровые выводы	Вид выходов	0
Аналоговые вводы	Число аналоговых входов	0
Интерфейсы	Число разъемов PROFINET	1; 2 порта (коммутатор) RJ45
	Число интерфейсов RS 485	1; комбинированный MPI/PROFIBUS DP
	Число интерфейсов RS 422	0
1. интерфейс	Тип интерфейса	встроенный интерфейс RS 485
	с гальванической развязкой	Да
	Физические параметры интерфейсов
	RS 485	Да
	Макс. выходной ток на интерфейс	200 mA
	Протоколы
	MPI	Да
	Ведущее устройство PROFIBUS DP	Да
	устройство PROFIBUS DP	Да
	Двухточечное соединение	Нет
	MPI
	Макс. скорости передачи данных	12 Mbit/s
	— Связь PG/OP	Да
	— Маршрутизация	Да
	— Глобальная система передачи данных	Да
	— Базовая S7-связь	Да
	— S7-связь	Да
	— S7-связь, в качестве клиента	Нет; но посредством коммуникационного процессора и загружаемого функционального блока
	— S7-связь, в качестве сервера	Да
	Ведущее устройство PROFIBUS DP
	Макс. скорости передачи данных	12 Mbit/s
	число устройств DP, макс.	124
	— Связь PG/OP	Да
	— Маршрутизация	Да
	— Глобальная система передачи данных	Нет
	— Базовая S7-связь	Да; только интерфейсные модули
	— S7-связь	Да
	— S7-связь, в качестве клиента	Нет
	— S7-связь, в качестве сервера	Да
	— Равноудаленность	Да
	— Тактовая синхронизация	Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO
	— Синхронизация/замораживание (SYNC/FREEZE)	Да
	— активация/ деактивация устройств DP	Да
	— число одновременно активируемых/ деактивируемых устройств DP, макс.	8
	— Прямой обмен данными (поперечная связь)	Да; в качестве абонента
	— DPV1	Да
	— Макс. число входов	2 kbyte
	— Макс. число выходов	2 kbyte
	— Макс. число входов	244 byte
	— Макс. число выходов	244 byte
	устройство PROFIBUS DP
	Макс. скорости передачи данных	12 Mbit/s
	автоматический поиск скорости передачи данных	Да; только при пассивном интерфейсе
	Макс. адресная область	32
	Макс. количество полезных данных на адресную область	32 byte
	— Связь PG/OP	Да
	— Маршрутизация	Да; только при активном интерфейсе
	— Глобальная система передачи данных	Нет
	— Базовая S7-связь	Нет
	— S7-связь	Да
	— S7-связь, в качестве клиента	Нет
	— S7-связь, в качестве сервера	Да; соединение проектируется только с одной стороны
	— Прямой обмен данными (поперечная связь)	Да
	— DPV1	Нет
	— Вводы	244 byte
	— Выводы	244 byte
2. интерфейс	Тип интерфейса	PROFINET
	гальванически развязанный	Да
	автоматическое определение скорости передачи данных	Да; 10/100 Мбит/с
	Автоматическое определение	Да
	Автоматическая коммутация	Да
	Изменение IP-адреса на время прохождения, поддерживается	Да
	Физические параметры интерфейсов
	RJ 45 (Ethernet)	Да
	Число портов	2
	встроенный коммутатор	Да
	Протоколы
	MPI	Нет
	Контроллер PROFINET IO	Да; также с функциями устройства ввода-вывода
	устройство PROFINET IO	Да; также одновременно с функциями контроллера ввода-вывода
	PROFINET CBA	Да
	Ведущее устройство PROFIBUS DP	Нет
	устройство PROFIBUS DP	Нет
	Открытая связь IE	Да; по TCP/IP, ISO на TCP, UDP
	Интернет-сервер	Да
	Резервирование среды передачи	Да
	Контроллер PROFINET IO
	Макс. скорости передачи данных	100 Mbit/s
	— Связь PG/OP	Да
	— Маршрутизация	Да
	— S7-связь	Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 14, макс. число экземпляров: 32
	— Тактовая синхронизация	Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO
	— IRT	Да
	— Shared Device	Да
	— Пуск согласно приоритету	Да
	— Макс. число устройств ввода-вывода с приоритетным запуском	32
	— Макс. число подключаемых устройств ввода-вывода	128
	— из них IO-устройств с IRT, макс.	64
	— из них на линию, макс.	64
	— Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость)	128
	— из них на линию, макс.	61
	— Макс. число подключаемых устройств ввода-вывода для RT	128
	— из них на линию, макс.	128
	— Активация/деактивация подчиненного устройств ввода-вывода	Да
	— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода	8
	— устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается	Да
	— Макс. число устройств ввода-вывода на инструмент	8
	— Смена устройства без съемного носителя данных	Да
	— Тактовые импульсы передачи	250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости")
	— Время актуализации	от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные")
	— Макс. число входов	2 kbyte
	— Макс. число выходов	2 kbyte
	— Макс. согласованность полезных данных	1 024 byte
	Устройство ввода-вывода PROFINET
	— Связь PG/OP	Да
	— Маршрутизация	Да
	— S7-связь	Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 14, макс. число экземпляров: 32
	— Тактовая синхронизация	Нет
	— IRT	Да
	— PROFIenergy	Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства
	— Shared Device	Да
	— Макс. число контроллеров ввода-вывода при использовании Shared Device	2
	— Макс. число входов	1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
	— Макс. число выходов	1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
	— Макс. число	64
	— Макс. количество полезных данных на подмодуль	1 024 byte
	PROFINET CBA
	ацикличная передача данных	Да
	цикличная передача данных	Да
	Открытая связь IE
Макс. число соединений	8
Локальные номера портов, используемые с системной стороны	0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
Функция Keep- Alive, поддерживается	Да
Протоколы	PROFIsafe	Нет
	Режим дублирования
	— Нормальное время переключения в случае прерывания линии	200 ms; PROFINET MRP
	— Макс. число абонентов в кольце	50
	Открытая связь IE
	TCP/IP	Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
	— Макс. число соединений	8
	— Макс. размер данных для типа соединения 01H	1 460 byte
	— Макс. размер данных для типа соединения 11H	32 768 byte
	— Несколько пассивных соединений на порт, поддерживается	Да
	ISO-on-TCP (RFC1006)	Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
	— Макс. число соединений	8
	— Макс. размер данных	32 768 byte
	UDP	Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
	— Макс. число соединений	8
	— Макс. размер данных	1 472 byte
	Интернет-сервер
	поддерживается	Да
	определенные пользователем сайты	Да
	Число HTTP-клиентов	5
Функции связи	Связь PG/OP	Да
	Маршрутизация наборов данных	Да
	Глобальная система передачи данных
	поддерживается	Да
	Макс. число GD-контуров	8
	Макс. число GD-пакетов	8
	Макс. число GD-пакетов, отправитель	8
	Макс. число GD-пакетов, получатель	8
	Макс. размер GD-пакетов	22 byte
	Макс. размер GD-пакетов (из них согласованных)	22 byte
	Базовая S7-связь
	поддерживается	Да
	Макс. количество полезных данных на запрос	76 byte
	Макс. количество полезных данных на запрос (из них согласованных)	76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
	S7-связь
	поддерживается	Да
	в качестве сервера	Да
	в качестве клиента	Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков
	Макс. количество полезных данных на запрос	см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
	S5-совместимая связь
	поддерживается	Да; посредством CP и загружаемых FC
	PROFINET CBA (при заданной загрузке линий связи)
	Заданная величина загрузки линий связи ЦП	50 %
	Число удаленных пользователей	32
	число функций ведущего/ ведомого устройства	30
	суммарное число всех соединений ведущего/ ведомого устройства	1 000
	длина данных всех входящих соединений ведущего/ ведомого устройства, макс.	4 000 byte
	длина данных всех исходящих соединений ведущего/ ведомого устройства, макс.	4 000 byte
	Число аппаратных соединений PROFIBUS	500
	Макс. размер данных аппаратных соединений PROFIBUS	4 000 byte
	Макс. размер данных на подключение	1 400 byte
	— Мин. интервал сканирования	500 ms
	— Число входящих соединений	100
	— Число исходящих соединений	100
	— Макс. размер данных всех входящих соединений	2 000 byte
	— Макс. размер данных всех исходящих соединений	2 000 byte
	— Макс. размер данных на подключение	1 400 byte
	— Частота передачи данных: мин. интервал передачи данных	10 ms
	— Число входящих соединений	200
	— Число исходящих соединений	200
	— Макс. размер данных всех входящих соединений	2 000 byte
	— Макс. размер данных всех исходящих соединений	2 000 byte
	— Макс. размер данных на подключение	450 byte
	— Число запрашиваемых станций для переменных HMI (PN OPC/iMap)	3; 2 x PN OPC/1 x iMap
	— Актуализация переменных HMI	500 ms
	— Число переменных HMI	200
	— Макс. размер данных всех переменных HMI	2 000 byte
	— поддерживается	Да
	— Число подключенных устройств PROFIBUS	16
	— Макс. размер данных на подключение	240 byte; В зависимости от исполнительного устройства
	Число соединений
	общее	16
	применяется для PG-связи	15
	— резервируется для PG-связи	1
	— настраивается для PG-связи, мин.	1
	— настраивается для PG-связи, макс.	15
	применяется для OP-связи	15
	— резервируется для OP-связи	1
	— настраивается для OP-связи, мин.	1
	— настраивается для OP-связи, макс.	15
	применяется для базовой S7-связи	14
	— резервируется для базовой S7-связи	0
	— настраивается для S7-связи, мин.	0
	— настраивается для S7-связи, макс.	14
применяется для S7-связи	14
— резервируется для S7-связи	0
— настраивается для S7-связи, мин.	0
— настраивается для S7-связи, макс.	14
макс. число экземпляров	32
применяется для маршрутизации	X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24
Функции оповещения S7	Макс. число запрашиваемых станций для функций оповещения	16; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
	Сообщения диагностики процессов	Да
	число одновременно активных блоков Alarm_S, макс.	300
Функции испытания и ввода в эксплуатацию	Блок состояния	Да; до 2 одновременно
	Одиночный шаг	Да
	Число контрольных точек	4
	Состояние/управление
	Переменные состояние/управления	Да
	Переменные	входы, выходы, маркеры, блоки данных, таймеры, счетчики
	Макс. число переменных	30
	— из них переменных состояния, макс.	30
	— из них переменных управления, макс.	14
	Принудительное исполнение
	Принудительное исполнение	Да
	Принудительное исполнение, переменные	Входы, выходы
	Макс. число переменных	10
	Диагностический буфер
	есть	Да
	Макс. число элементов	500
	— настраивается	Нет
	— из них устойчивых к отказу сети	100; Только последние 100 элементов являются остаточными
	Макс. число элементов, считываемых в режиме RUN	499
	— настраивается	Да; с 10 до 499
	— предварительно задано	10
	Сервисные данные
	считываемые	Да
Окружающие условия	Температура окружающей среды при эксплуатации
	мин.	0 °C
	макс.	60 °C
Проектирование	Программное обеспечение для проектирования
	STEP 7	Да; не ниже версии V 5.5
	Программирование
	Операционный резерв	см. систему команд
	Круглые скобки	8
	Системные функции (SFC)	см. систему команд
	Системные функциональные блоки (SFB)	см. систему команд
	— KOP	Да
	— FUP	Да
	— AWL	Да
	— SCL	Да
	— CFC	Да
	— GRAPH	Да
	— HiGraph®	Да
	Защита ноу-хау
	Защита программ пользователя/защита паролем	Да
	Кодирование блоков	Да; с S7-Block Privacy
Размеры	Ширина	40 mm
	Высота	125 mm
	Глубина	130 mm
Массы	Масса, прибл.	340 g

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара 6ES7315-2EH14-0AB0 Siemens - Цпу CPU 315-2 pn/dp, 384 кбайт рабочей памяти, с 2Х-ПОРТОВЫМ коммутатором на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта
