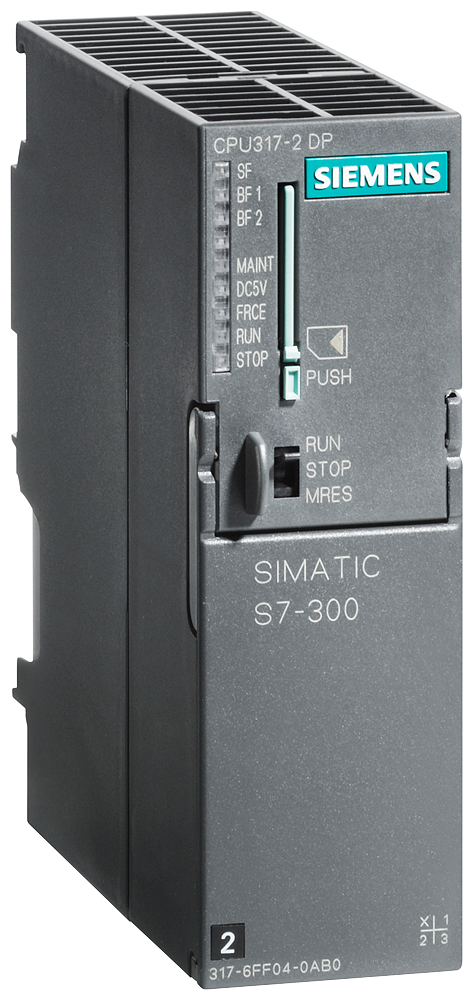

Описание 6ES7317-2AK14-0AB0
| Общая информация | Обозначение типа продукта | CPU 317-2 DP |
|---|---|---|
| Функциональный стандарт HW | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2 + SP1 с HSP 202 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Входной ток | Потребление тока (номинальное) | 870 mA |
| Потребление тока (в режиме холостого хода), тип. | 120 mA | |
| Нормальный ток включения | 4 A | |
| I²t | 1 A²·s | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 4,5 W |
| Запоминающее устройство | Оперативное запоминающее устройство | |
| встроенный | 1 024 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 a | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 0,025 µs |
| нормальное время операций со словами | 0,03 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,04 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,16 µs | |
| Блоки ЦП | Число блоков (общее) | 2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. |
| Блоки данных (DB) | ||
| Макс. число | 2 048; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. число | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 5; Организационные блоки 80, 82, 85, 86 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 512 | |
| — настраивается | Да | |
| — предварительно задано | от Z 0 до Z 7 | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 512 | |
| — настраивается | Да | |
| — предварительно задано | без остаточности | |
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 256 kbyte |
| Маркер | ||
| Макс. размер | 4 096 byte | |
| Есть остаток | Да; от MB 0 до MB 4 095 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 768 byte; макс. 2048 байт на блок | |
| Адресная область | Периферийная адресная область | |
| Вводы | 8 192 byte | |
| Выводы | 8 192 byte | |
| — Вводы | 8 192 byte | |
| — Выводы | 8 192 byte | |
| Образ процесса | ||
| Вводы | 8 192 byte | |
| Выводы | 8 192 byte | |
| Вводы, настраивается | 8 192 byte | |
| Выводы, настраивается | 8 192 byte | |
| Вводы, предварительно задано | 256 byte | |
| Выводы, предварительно задано | 256 byte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 1 | |
| Цифровые каналы | ||
| Вводы | 65 536 | |
| — в том числе централизованных | 1 024 | |
| Выводы | 65 536 | |
| — в том числе централизованных | 1 024 | |
| Аналоговые каналы | ||
| Вводы | 4 096 | |
| — в том числе централизованных | 256 | |
| Выводы | 4 096 | |
| — в том числе централизованных | 256 | |
| Конфигурация аппаратного обеспечения | Количество расширительных устройств, макс. | 3 |
| Число ведущих устройств DP | ||
| встроенный | 2 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| CP, PtP | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8 | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 4 | |
| Числовые значения/диапазон числовых значений | от 0 до 3 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 h | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, устройство | Да | |
| на Ethernet по NTP | Нет | |
| Цифровые входы | Число входов | 0 |
| Цифровые выводы | Вид выходов | 0 |
| Аналоговые вводы | Число аналоговых входов | 0 |
| Интерфейсы | Число разъемов PROFINET | 0 |
| Число интерфейсов RS 485 | 2; комбинированны MPI/PROFIBUS DP и PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | Тип интерфейса | встроенный интерфейс RS 485 |
| с гальванической развязкой | Да | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | 200 mA | |
| Протоколы | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Да | |
| устройство PROFIBUS DP | Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| Ведущее устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| число устройств DP, макс. | 124 | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Нет | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — активация/ деактивация устройств DP | Да | |
| — число одновременно активируемых/ деактивируемых устройств DP, макс. | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| — Макс. число входов | 8 kbyte | |
| — Макс. число выходов | 8 kbyte | |
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 2. интерфейс | Тип интерфейса | встроенный интерфейс RS 485 |
| гальванически развязанный | Да | |
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Макс. выходной ток на интерфейс | 200 mA | |
| Протоколы | ||
| MPI | Нет | |
| Ведущее устройство PROFIBUS DP | Да | |
| устройство PROFIBUS DP | Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP | |
| Двухточечное соединение | Нет | |
| Ведущее устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| число устройств DP, макс. | 124 | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Да; OB 61 | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — активация/ деактивация устройств DP | Да | |
| — число одновременно активируемых/ деактивируемых устройств DP, макс. | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| — Макс. число входов | 8 192 byte | |
| — Макс. число выходов | 8 192 byte | |
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| устройство PROFIBUS DP | ||
| GSD-файл | Текущий файл GSD можно загрузить в интернете (http://www.siemens.com/profibus-gsd) | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| Протоколы | PROFIsafe | Нет |
| Функции связи | Связь PG/OP | Да |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 32 | |
| применяется для PG-связи | 31 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 31 | |
| применяется для OP-связи | 31 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 31 | |
| применяется для базовой S7-связи | 30 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 30 | |
| применяется для маршрутизации | X1 в качестве MPI макс. 10; X1 в качестве ведущего устройства DP макс. 24; X1 в качестве исполнительного устройства DP (активное) макс. 14; X2 в качестве ведущего устройства DP макс. 24; X2 в качестве исполнительного устройства DP (активное) макс. 14 | |
| Функции оповещения S7 | Макс. число запрашиваемых станций для функций оповещения | 32; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 |
| Сообщения диагностики процессов | Да | |
| число одновременно активных блоков Alarm_S, макс. | 300 | |
| Функции испытания и ввода в эксплуатацию | Блок состояния | Да; до 2 одновременно |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | Программное обеспечение для проектирования | |
| STEP 7 | Да; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 | |
| STEP 7-Lite | Нет | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |

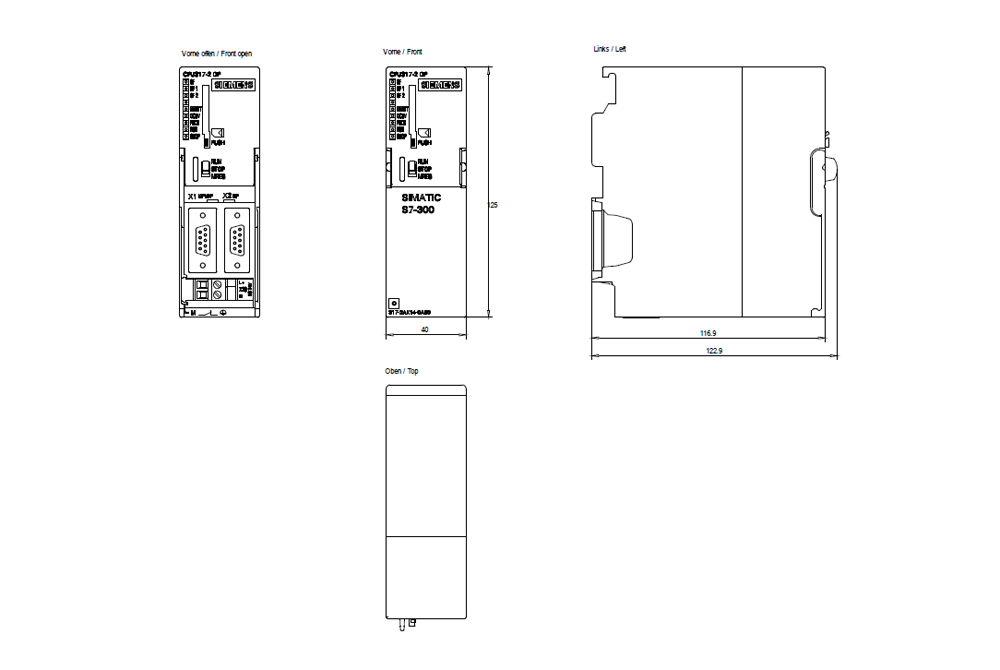

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | Масса, прибл. | 360 g |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7317-2AK14-0AB0 Siemens - Цпу CPU 317-2 DP, 1 мбайт рабочей памяти, 1. интерфейс mpi/dp 12 мбит/с на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики 6ES7317-2AK14-0AB0
Отзывы
Отзывы не найдены
История изменения цен
Цена пока не менялась. Как только она изменится, мы покажем график
