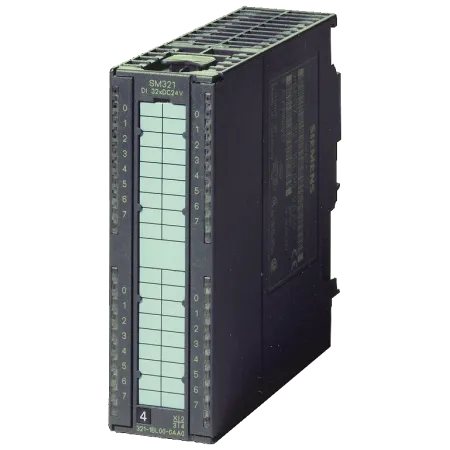

Описание 6ES7321-1CH00-0AA0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 24 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 48 V | |
| Напряжение нагрузки L1 | ||
| Номинальное значение (перем. ток) | 24 V | |
| Допустимый диапазон, нижний предел (перем. ток) | 24 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 48 V | |
| Входной ток | из шины на задней стойке 5 В пост. тока, макс. | 100 mA |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1,5 W; при 24 В; 2,8 Вт при 48 В |
| Цифровые входы | Число входов | 16 |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| — до 40 °C, макс. | 16 | |
| — до 60 ℃, макс. | 16 | |
| — до 40 °C, макс. | 16 | |
| Входное напряжение | ||
| Вид входного напряжения | перем./пост. ток | |
| Номинальное значение (пост. ток) | 24 V; 24 или 48 В пост. тока | |
| Номинальное значение (перем. ток) | 24 V; Пер. ток 24 В или пер. ток 48 В (0 ... 63 Гц) | |
| для сигнала "0" | от -5 до +5 В перем. тока | |
| для сигнала "1" | от 14 до 60 В перем. тока | |
| Входной ток | ||
| для сигнала "0", мин. | -1 mA | |
| для сигнала "0", макс. (допустимый ток покоя) | 1 mA | |
| для сигнала "1", тип. | 2,7 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Нет | |
| — с "0" на "1", мин. | 16 ms | |
| — с "0" на "1", макс. | 16 ms | |
| — с "1" на "0", макс. | 16 ms | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Датчики | Подключаемые датчики | |
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1 mA | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Нет |
| Диагностическая функция | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Аварийный сигнал процесса | Нет | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Нет | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| между каналами | Да | |
| между каналами, в блоках для | 1 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | Изоляция, испытанная посредством | 1 500 В перем. тока |
| Техника соединений | Требуемый передний штекер | 40-полюсный |

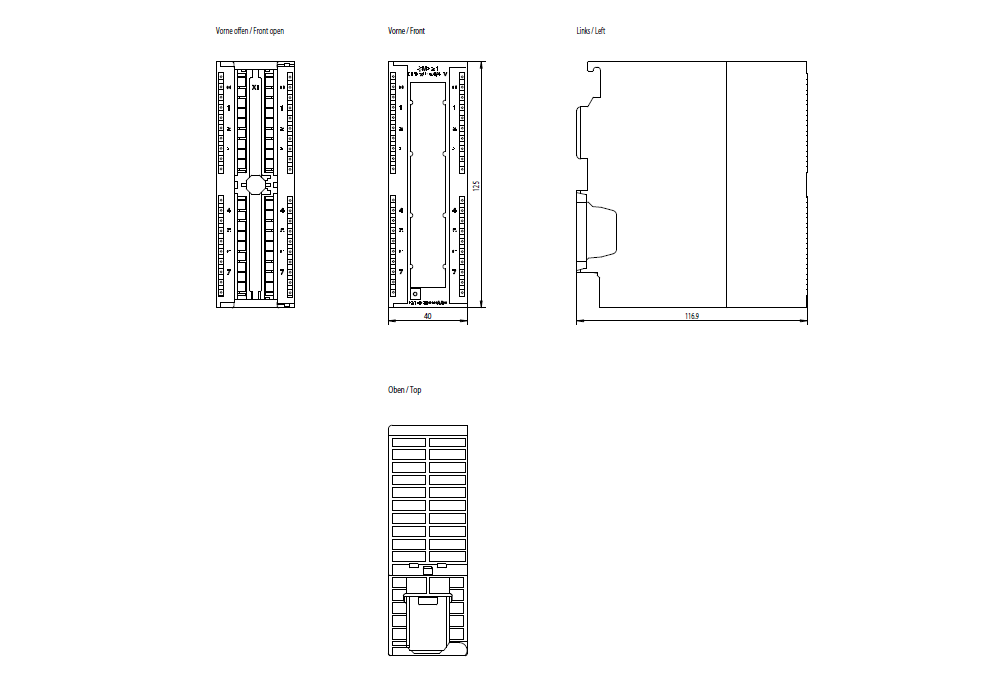

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 260 g |
