Описание 6ES7321-7RD00-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 50 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 80 mA | |
| Питание датчика | Вид выходного напряжения | через входы |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1,1 W |
| Цифровые входы | Число входов | 4 |
| Число входов NAMUR | 4 | |
| Входное напряжение | ||
| Вид входного напряжения | DC | |
| Номинальное значение (пост. ток) | 8,2 V; из внутреннего источника питания | |
| Входной ток | ||
| при обрыве провода, макс. | 0,1 mA | |
| при коротком замыкании, макс. | 8,5 mA | |
| — для сигнала "0", мин. | 0,35 mA | |
| — для сигнала "0", макс. | 1,2 mA | |
| — для сигнала "1", мин. | 2,1 mA | |
| — для сигнала "1", макс. | 7 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| Макс. входная частота (при времени задержки 0,1 мс) | 2 kHz | |
| — параметрируемое | Да; 0,1/0,5/3/15/20 мс (не включая время на подготовку 0,25 мс) | |
| Длина провода | ||
| неэкранированные, макс. | 200 m | |
| Датчики | Подключаемые датчики | |
| Датчик NAMUR | Да; Двухпроводное соединение | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | Узел для взрывозащиты | Да |
| макс. значения для соединительных клемм газовой группы IIC | ||
| Uo (напряжение холостого хода), макс. | 10 V | |
| Io (ток короткого замыкания), макс. | 14,1 mA | |
| Po (выходная мощность), макс. | 33,7 mW | |
| Co (допустимая внешняя мощность), макс. | 3 µF | |
| Lo (допустимая внешняя индуктивность), макс. | 100 mH | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| между каналами | Да; 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| между каналами, в блоках для | 1 | |
| между каналами и шиной на задней стенке | Да; 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| между каналами и напряжением нагрузки L+ | Да; 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| Стандарты, допуски, сертификаты | Применение во взрывоопасной зоне | |
| маркировка ATEX | ATEX II 3 G (2) GD Ex nA [ib Gb] [ib IIIC Db] IIC T4 Gc | |
| маркировка FM | Класс II, раздел 2, группа A, B, C, D T4 | |
| Номер испытания PTB | Ex-96.D.2094X | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| макс. | 60 °C | |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

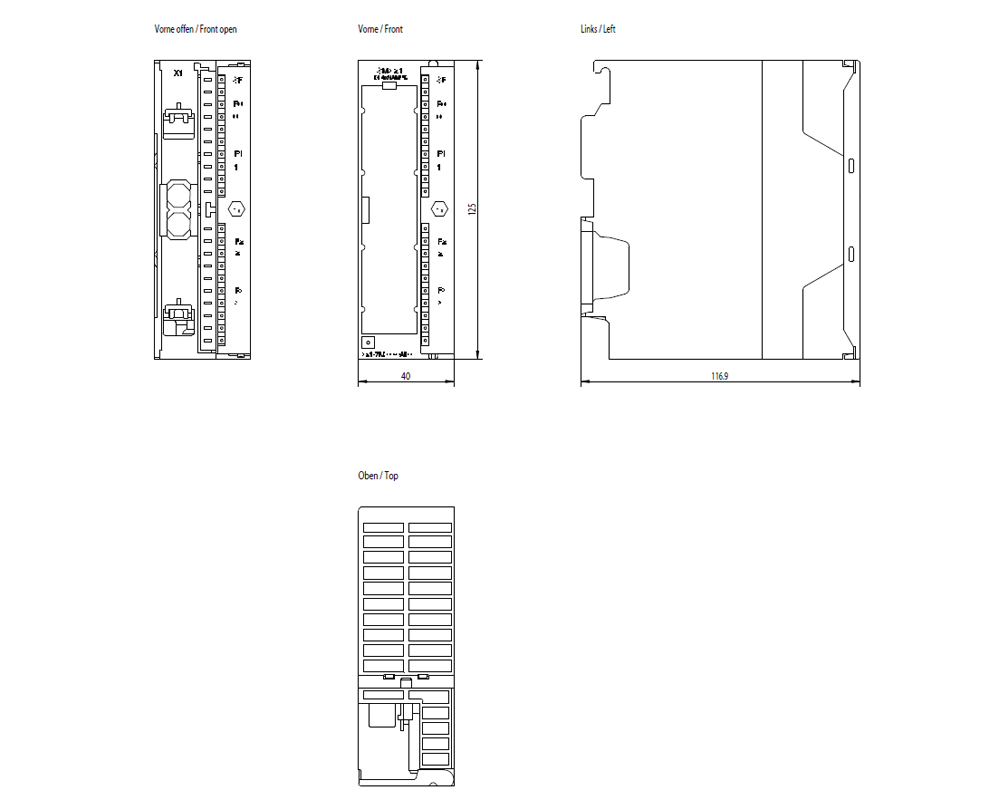

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 230 g |
