Описание 6ES7322-1BP50-0AA0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 75 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 6 W |
| Цифровые выводы | Вид выходов | 64 |
| Защита от короткого замыкания | Да; электронный | |
| Ограничение индуктивного напряжения отключения | M + (45 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 80 Ω | |
| верхний предел | 10 kΩ | |
| Выходное напряжение | ||
| для сигнала "1", мин. | M + (0,5 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,3 A | |
| для сигнала "1", диапазон допустимых значений, мин. | 2,4 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,36 A | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 450 µs | |
| с "1" на "0", макс. | 450 µs | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 1,6 A | |
| — до 60 ℃, макс. | 1,2 A | |
| — до 40 °C, макс. | 1,6 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Нет |
| Диагностическая функция | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностика | ||
| Считываемая диагностическая информация | Нет | |
| Обрыв провода | Нет | |
| короткое замыкание | Нет | |
| Срабатывание предохранителя | Нет | |
| Отсутствие напряжения нагрузки | Нет | |
| Диагностический светодиодный индикатор | ||
| Номинальное напряжение нагрузки PWR (зеленый) | Нет | |
| Предохранитель OK FSG (зеленый) | Нет | |
| Суммарная ошибки SF (красный) | Нет | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор ошибки канала F (красный) | Нет | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Нет | |
| между каналами, в блоках для | 16 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | Кабель: 6ES7392-4Bxx0-0AA0 Клеммная коробка: 6ES7392-1xN00-0AA0 |

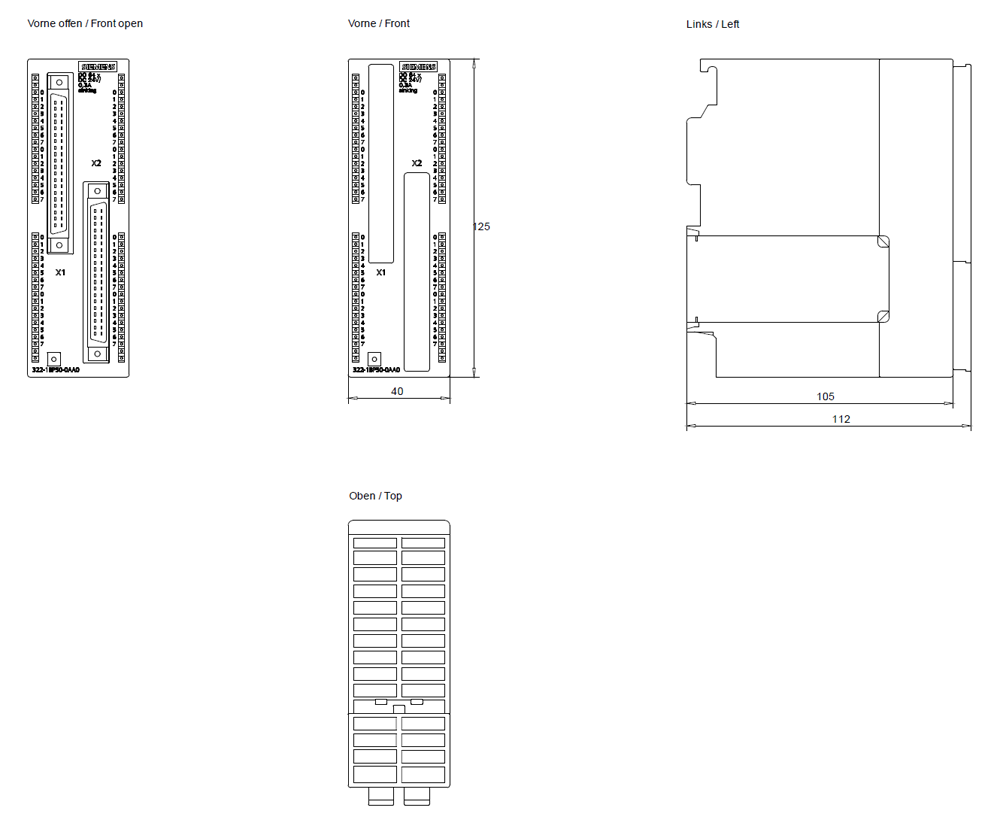

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 112 mm | |
| Массы | Масса, прибл. | 230 g |
