Описание 6ES7322-1FL00-0AA0
| Напряжение питания | Напряжение нагрузки L1 | |
|---|---|---|
| Номинальное значение (перем. ток) | 120 V; 120/230 В перем. тока | |
| Допустимый диапазон, нижний предел (перем. ток) | 79 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V | |
| Допустимый диапазон частот, нижний предел | 47 Hz | |
| Допустимый диапазон частот, верхний предел | 63 Hz | |
| Входной ток | из источника напряжения нагрузки 1L+ (без нагрузки), макс. | 10 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 190 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 25 W |
| Цифровые выводы | Вид выходов | 32 |
| Защита от короткого замыкания | Нет | |
| Включение цифрового входа | Да | |
| Макс. размер пускателей электродвигателя по NEMA | размер 4 по NEMA | |
| Переключатель нулевого напряжения | Да; макс. 60 В | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 50 W | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L1 (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 1 A | |
| для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин. | 10 mA | |
| для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс. | 1 A | |
| для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, мин. | 10 mA | |
| для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, макс. | 1 A | |
| для сигнала "1", минимальный ток нагрузки | 10 mA | |
| для сигнала "1", допустимый импульсный ток, макс. | 10 A; на группу (для 2 AC-циклов) | |
| для сигнала "0", ток покоя, макс. | 2 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | макс. 1 AC-цикл | |
| с "1" на "0", макс. | макс. 1 AC-цикл | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да; только выходы одной группы | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 10 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 1 Hz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 4 A | |
| — до 60 ℃, макс. | 3 A | |
| — до 40 °C, макс. | 4 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Нет |
| Диагностическая функция | Да; Вышел из строя предохранитель или нет напряжения нагрузки | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да; на канал | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | Изоляция, испытанная посредством | 4 000 В пост. тока |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

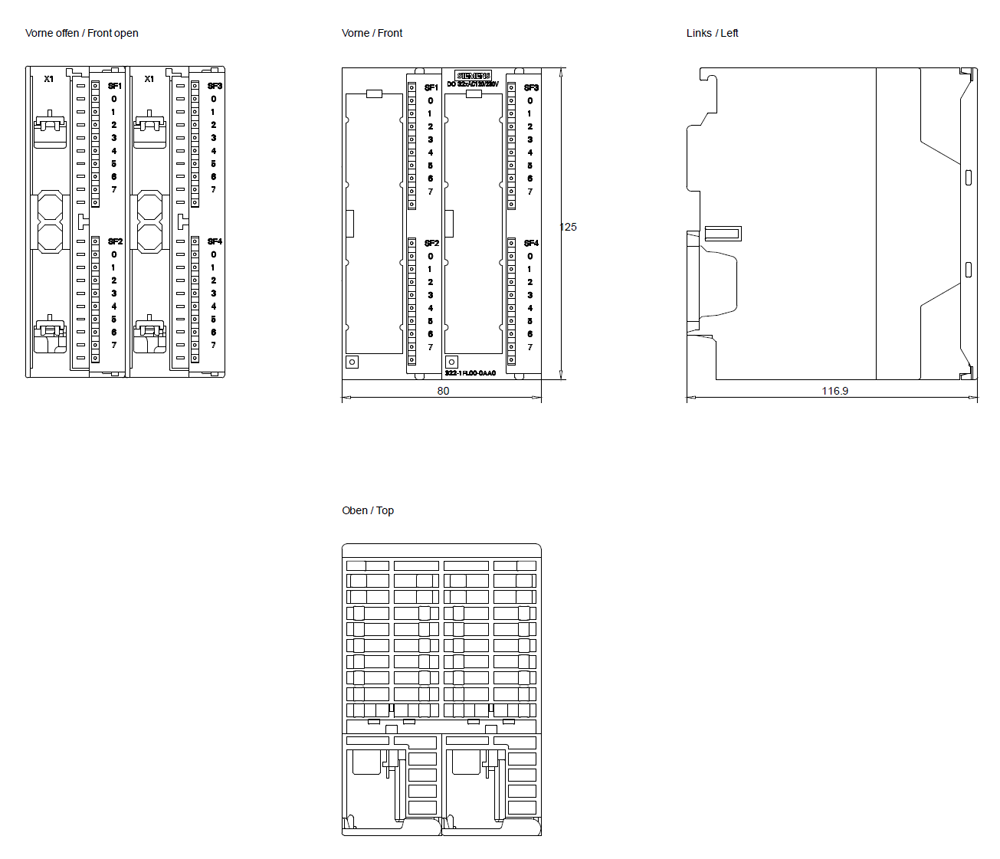

| Размеры | Ширина | 80 mm |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | Масса, прибл. | 500 g |
