Описание 6ES7322-1HH01-0AA0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 120 V | |
| Напряжение нагрузки L1 | ||
| Номинальное значение (перем. ток) | 230 V | |
| Входной ток | из источника напряжения питания L+, макс. | 250 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 4,5 W |
| Цифровые выводы | Вид выходов | 16; Реле |
| Защита от короткого замыкания | Нет | |
| Включение цифрового входа | Да | |
| Макс. размер пускателей электродвигателя по NEMA | размер 5 по NEMA | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 50 W; 230 В перем. тока | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 2 A | |
| для сигнала "1", минимальный ток нагрузки | 10 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 1 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, DC13/AC15), макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 1 Hz | |
| механическая, макс. | 10 Hz | |
| Суммарный ток выходов (на узел) | ||
| — до 60 ℃, макс. | 8 A | |
| — до 40 °C, макс. | 8 A | |
| Релейные выходы | ||
| Номинальное напряжение питания на катушке реле L+ (пост. ток) | 24 V | |
| Переключение контактов (внутреннее) | Нет | |
| Макс. число коммутационных циклов | 100 000; 50 000 (24 В пост. тока, при 2 A); 700 000 (120 В перем. тока, при 2 A); 100 000 (230 В перем. тока, при 2 A) | |
| — при индуктивной нагрузке, макс. | 2 A; 2 A (230 В перем. тока), 2 A (24 В пост. тока) | |
| — при омической нагрузке, макс. | 2 A; 2 A (230 В перем. тока), 2 A (24 В пост. тока) | |
| — макс. тепловой ток длительной нагрузки | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Нет |
| Диагностическая функция | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностика | ||
| Обрыв провода | Нет | |
| короткое замыкание | Нет | |
| Срабатывание предохранителя | Нет | |
| Отсутствие напряжения нагрузки | Нет | |
| Диагностический светодиодный индикатор | ||
| Номинальное напряжение нагрузки PWR (зеленый) | Нет | |
| Предохранитель OK FSG (зеленый) | Нет | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | Изоляция, испытанная посредством | 1 500 В перем. тока |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

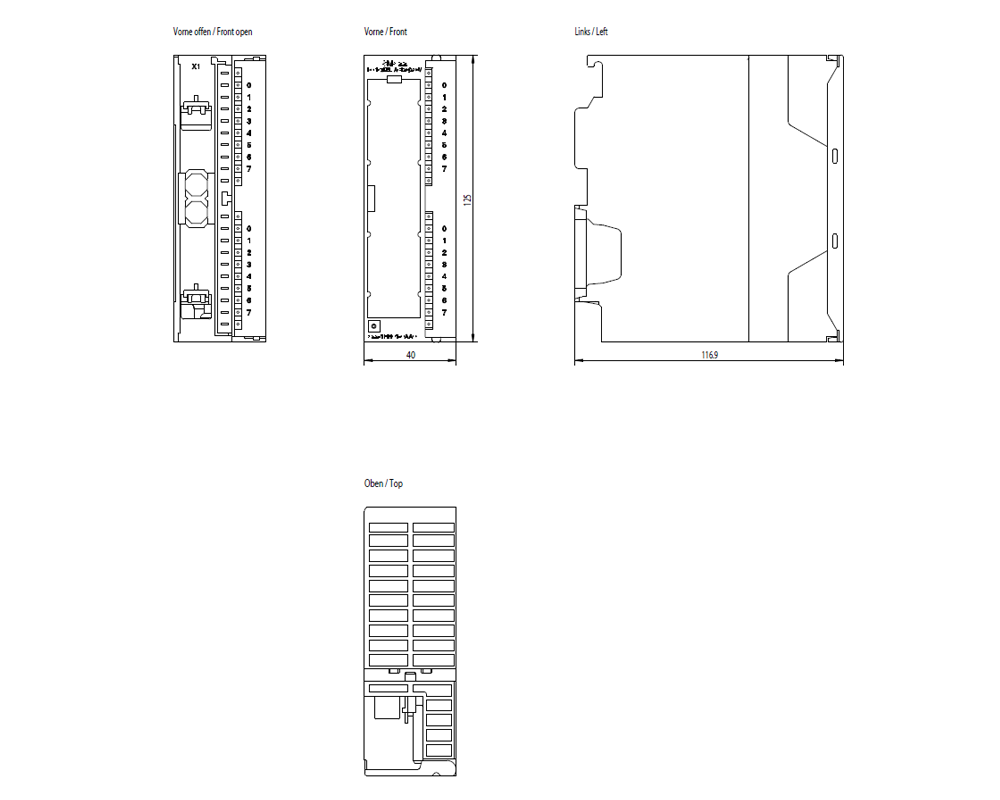

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 250 g |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7322-1HH01-0AA0 Siemens - Sm 322, модуль вывода дискретных сигналов: гальваническое разделение на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
