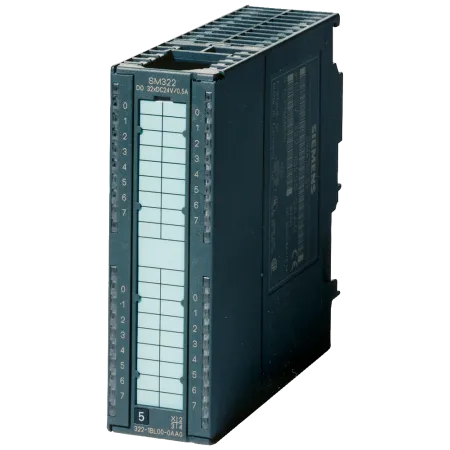

Описание 6ES7322-5GH00-0AB0
| Напряжение питания | Перемыкание при отказе сетевого питания и отключении напряжения | |
|---|---|---|
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V; 24 / 48 | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 57,6 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения питания L+, макс. | 200 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 2,8 W |
| Цифровые выводы | Вид выходов | 16 |
| Защита от короткого замыкания | Нет; предусматривается снаружи | |
| Включение цифрового входа | Да | |
| Макс. размер пускателей электродвигателя по NEMA | размер 5 по NEMA | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 2,5 W | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,25 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс. | 0,5 A | |
| для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, макс. | 0,5 A | |
| для сигнала "1", допустимый импульсный ток, макс. | 1,5 A; 50 мс; 1 A 2 с - один раз | |
| для сигнала "0", ток покоя, макс. | 10 µA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 6 ms | |
| с "1" на "0", макс. | 3 ms | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 10 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 0,5 Hz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 0,5 A; 8 A на узел | |
| — до 60 ℃, макс. | 0,5 A; 8 A на узел | |
| — до 40 °C, макс. | 0,5 A; 8 A на узел | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да; параметрируемое |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Да | |
| между каналами, в блоках для | 1 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 1 500 В перем. тока |
| Техника соединений | Требуемый передний штекер | 40-полюсный |

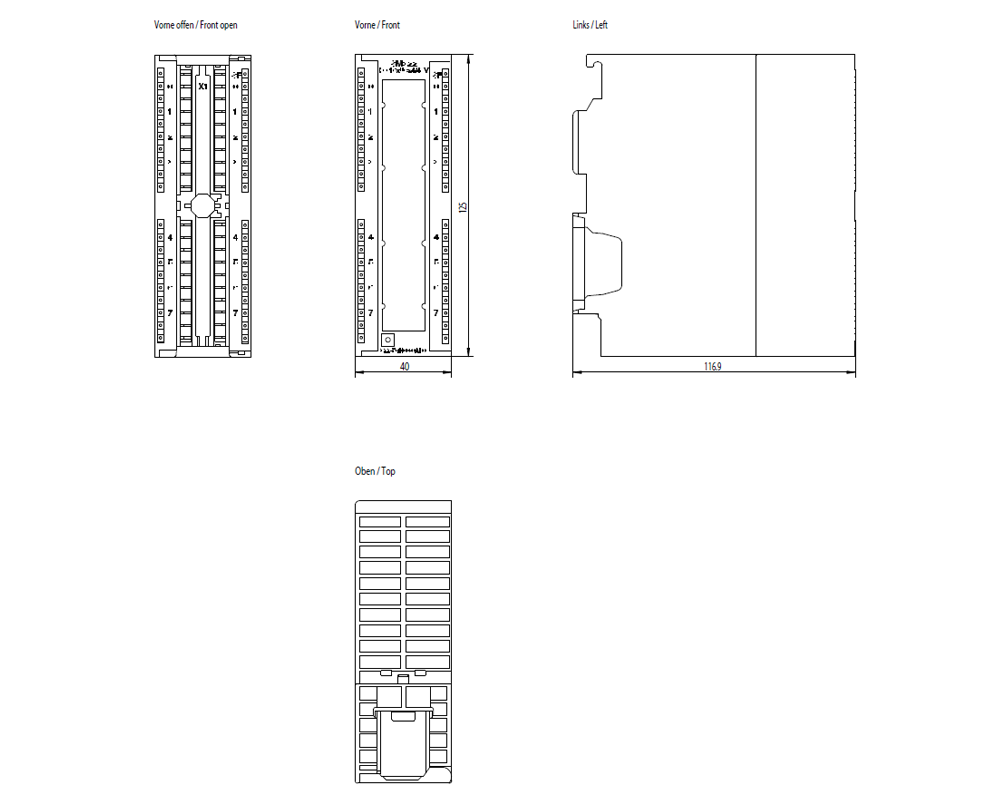

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 260 g |
