Описание 6ES7322-5HF00-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 24 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 120 V | |
| Напряжение нагрузки L1 | ||
| Номинальное значение (перем. ток) | 230 V | |
| Входной ток | из источника напряжения питания L+, макс. | 160 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3,5 W |
| Цифровые выводы | Вид выходов | 8; Реле |
| Защита от короткого замыкания | Нет; предусматривается снаружи | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 1 500 W; 230 В перем. тока | |
| Энергосберегающие/люминесцентные лампы с электронным стартером | 10 x 58 Вт | |
| Трубчатые люминесцентные лампы со стандартной компенсацией | 1 x 58 Вт | |
| Некомпенсированные трубчатые люминесцентные лампы | 10 x 58 Вт | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 5 A | |
| для сигнала "1", минимальный ток нагрузки | 10 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 2 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, DC13/AC15), макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 2 Hz | |
| механическая, макс. | 10 Hz | |
| Суммарный ток выходов (на узел) | ||
| — до 60 ℃, макс. | 5 A | |
| — до 40 °C, макс. | 5 A | |
| Релейные выходы | ||
| Переключение контактов (внутреннее) | Да; 330 Ом, 0,1 мкФ | |
| Макс. число коммутационных циклов | 100 000; 100 000 (24 В пост. тока, при 5 A), 100 000 (230 В перем. тока, при 5 A) | |
| — при индуктивной нагрузке, макс. | 5 A; 5 A (230 В перем. тока), 5 A (24 В пост. тока) | |
| — при омической нагрузке, макс. | 5 A; 5 A (230 В перем. тока), 5 A (24 В пост. тока) | |
| — макс. тепловой ток длительной нагрузки | 5 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Да |
| Диагностическая функция | Да; параметрируемое | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Да | |
| между каналами, в блоках для | 1 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| между каналами и напряжением питания реле | Да | |
| Изоляция | Изоляция, испытанная посредством | 1 500 В перем. тока |
| Техника соединений | Требуемый передний штекер | 40-полюсный |

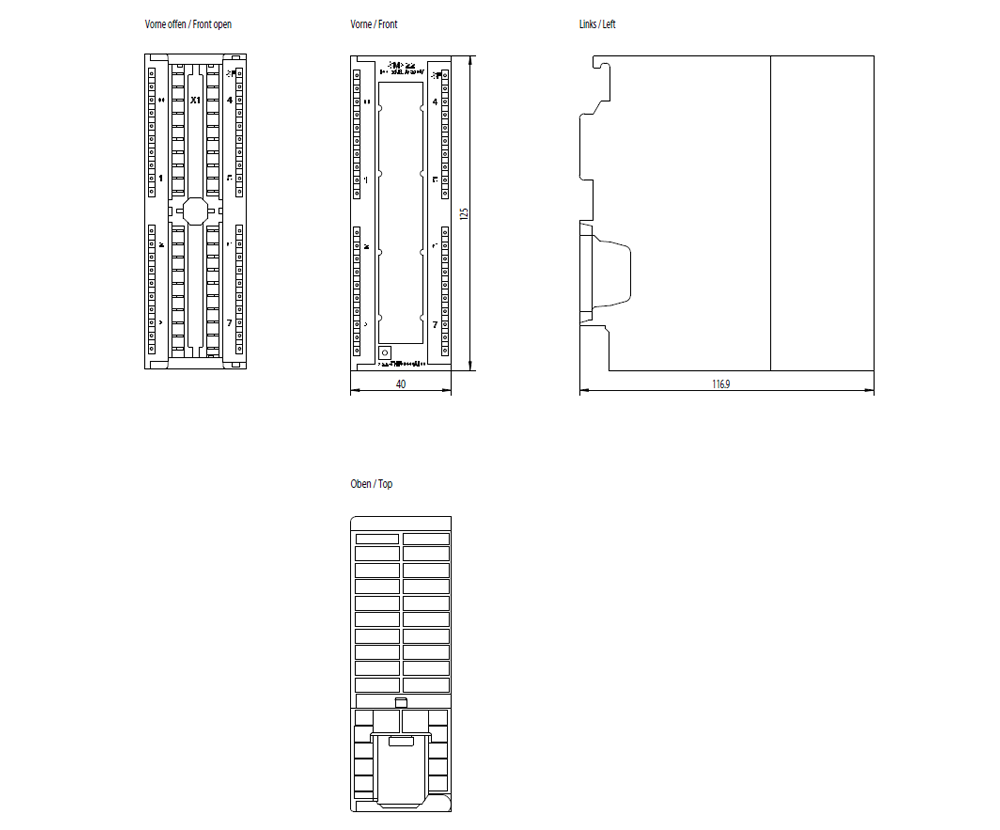

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 320 g |
