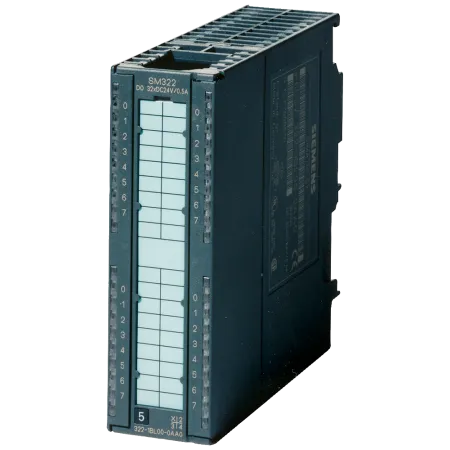

Описание 6ES7322-5SD00-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 160 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 85 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3 W |
| Цифровые выводы | Вид выходов | 4 |
| Защита от короткого замыкания | Да; электронный | |
| Нормальный порог срабатывания | Выходной ток при использовании защиты от короткого замыкания, мин. 10 мА + 10 % | |
| Диапазон сопротивления нагрузке | ||
| верхний предел | 390 Ω; Двухпроводное соединение | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| Выходной ток | ||
| для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. | 10 mA; ±10 % | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| Длина провода | ||
| неэкранированные, макс. | 200 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| короткое замыкание | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | Узел для взрывозащиты | Да |
| макс. значения для соединительных клемм газовой группы IIC | ||
| Uo (напряжение холостого хода), макс. | 25,2 V | |
| Io (ток короткого замыкания), макс. | 70 mA | |
| Po (выходная мощность), макс. | 440 mW | |
| Co (допустимая внешняя мощность), макс. | 90 nF | |
| Lo (допустимая внешняя индуктивность), макс. | 6,7 mH | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Да; 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| между каналами, в блоках для | 1 | |
| между каналами и шиной на задней стенке | Да; 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| между каналами и напряжением нагрузки L+ | Да; 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| Стандарты, допуски, сертификаты | Применение во взрывоопасной зоне | |
| маркировка ATEX | [EEx ib] IIC | |
| маркировка FM | AIS КЛ.1, РАЗД. 1, ГР. A, B, C, D; КЛ. I, РАЗД. 2, ГР. A, B, C, D T4 | |
| Номер испытания PTB | Ex-96.D.2093X | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| макс. | 60 °C | |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

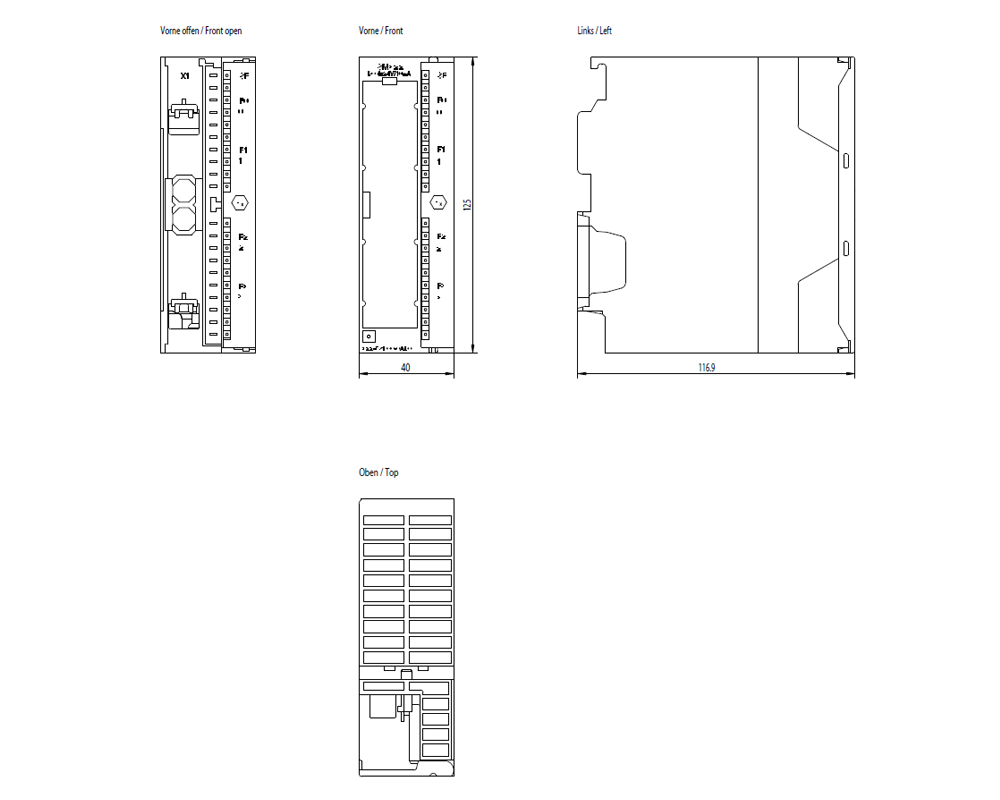

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 230 g |
