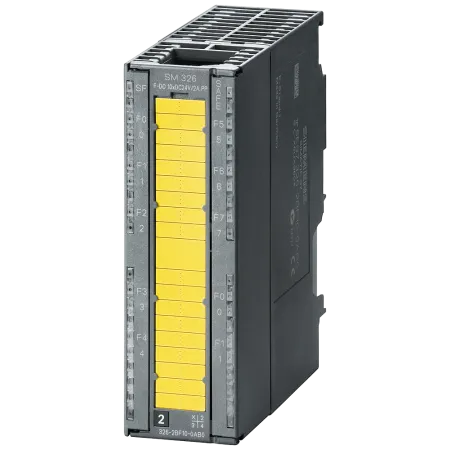

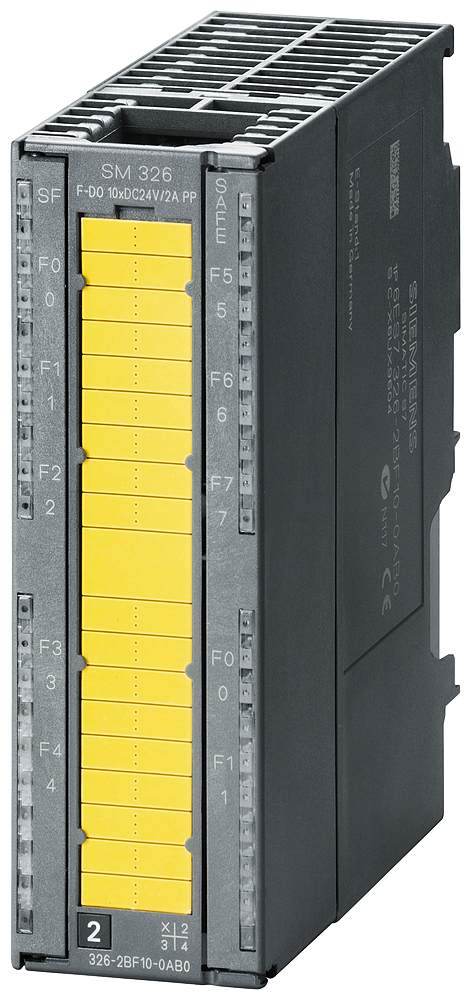

6ES7326-2BF10-0AB0 Siemens - SIMATIC S7, f-модуль дискретного вывода для систем повышенной безопасности
₸2 049 118
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7326-2BF10-0AB0
| Напряжение питания | Номинальное значение (пост. ток) | 24 V; 1L+ |
|---|---|---|
| Защита от перепутывания полярности | Да | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V; 2L+, 3L+ | |
| Защита от перепутывания полярности | Нет | |
| Входной ток | из источника напряжения питания 1L+, макс. | 100 mA |
| из источника напряжения нагрузки 2L+ (без нагрузки), макс. | 100 mA | |
| из источника напряжения нагрузки 3L+ (без нагрузки), макс. | 100 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 6 W |
| Цифровые выводы | Вид выходов | 10 |
| Защита от короткого замыкания | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-1,0 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 2 A | |
| для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин. | 7 mA | |
| для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс. | 2,4 A | |
| для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, мин. | 7 mA | |
| для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, макс. | 2,4 A | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 25 Hz | |
| при индуктивной нагрузке, макс. | 25 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 10 A | |
| — до 60 ℃, макс. | 6 A | |
| — до 40 °C, макс. | 5 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | |
| Диагностический сигнал | Да | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Отказоустойчивый режим | Да | |
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка цифровых выводов | |
| между каналами | Да | |
| между каналами, в блоках для | 5 | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 370 В в течение 1 мин |
| Стандарты, допуски, сертификаты | Максимально достижимый класс безопасности в безопасном режиме | |
| согласно DIN VDE 0801 | AK 5 и 6 | |
| согласно EN 954 | Кат. 4 | |
| Уровень производительности согласно ISO 13849-1 | e | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| Техника соединений | Требуемый передний штекер | 40-полюсный |

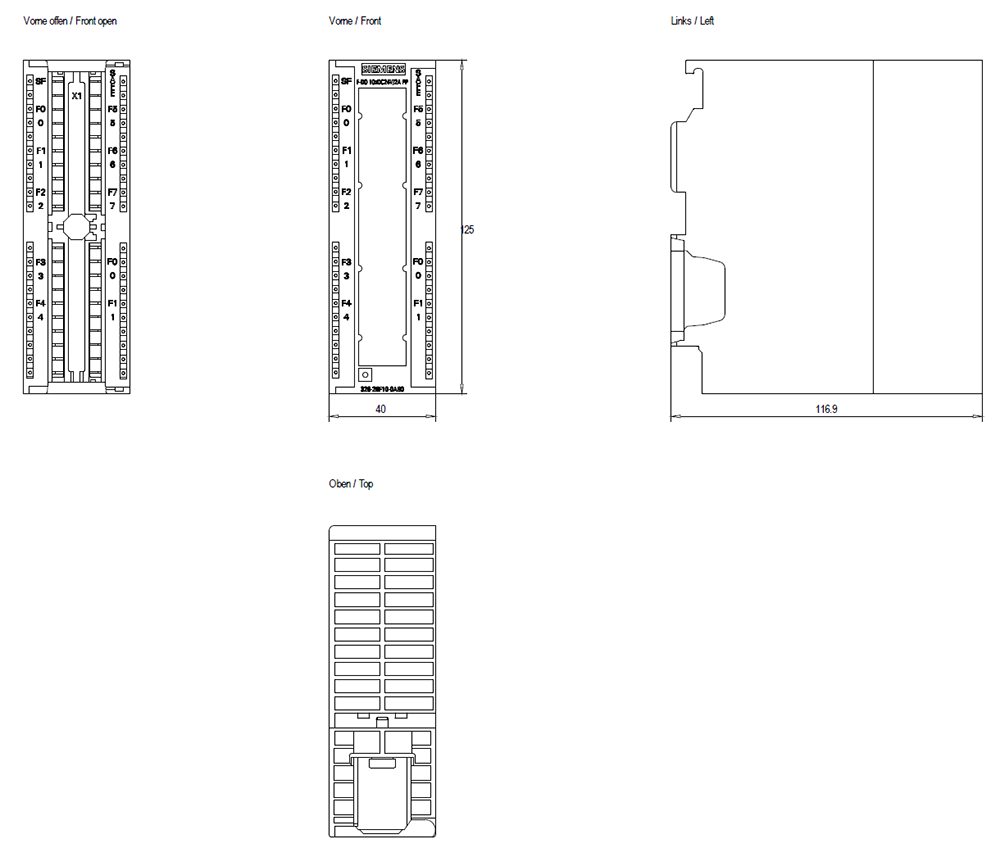

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 330 g |
