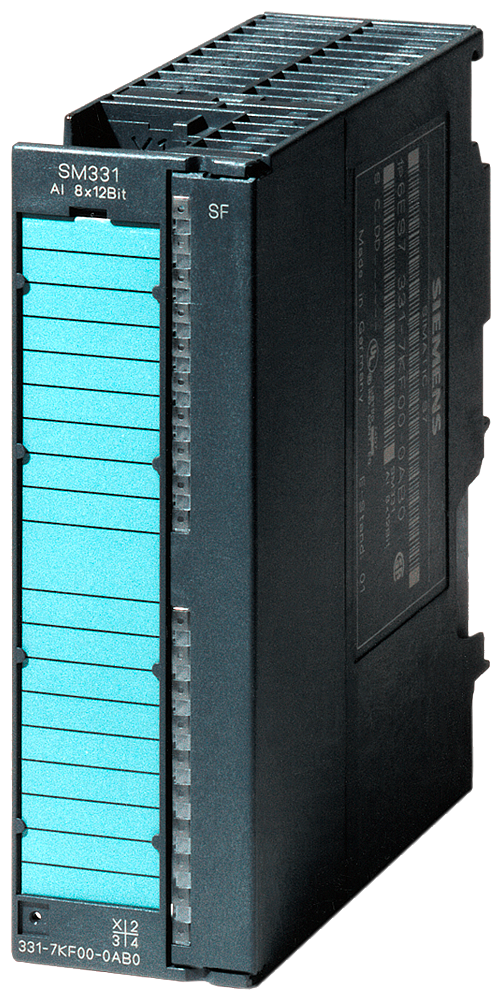

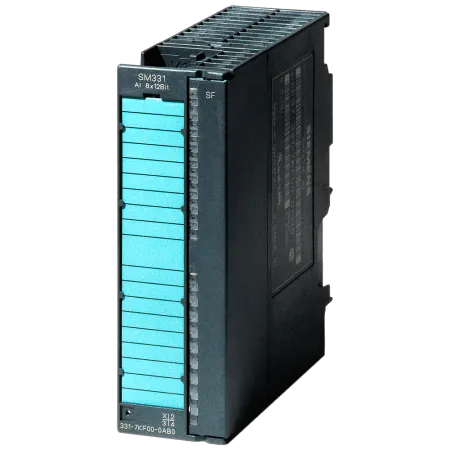

Описание 6ES7331-1KF02-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Входной ток | из шины на задней стойке 5 В пост. тока, макс. | 90 mA |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,4 W |
| Аналоговые вводы | Число аналоговых входов | 8 |
| при измерении сопротивления | 8 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; 12 В длительно; 30 В макс. в течение 1 с | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Да | |
| Сопротивление | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ | |
| от 1 В до 5 В | Да | |
| — Входное сопротивление (от 1 В до 5 В) | 100 kΩ | |
| От 1 В до 10 В | Нет | |
| от -1 до +1 В | Да | |
| — Сопротивление на входе (от -1 до 1 В) | 100 kΩ | |
| от -10 до +10 В | Да | |
| — Сопротивление на входе (от -10 до 10 В) | 100 kΩ | |
| от -2,5 до +2,5 В | Нет | |
| от -250 до +250 мВ | Нет | |
| от -5 до +5 В | Да | |
| — Сопротивление на входе (от -5 до +5 В) | 100 kΩ | |
| от -50 до +50 мВ | Да | |
| — Сопротивление на входе (от -50 до +50 мВ) | 100 kΩ | |
| от -500 до +500 мВ | Да | |
| — Сопротивление на входе (от -500 до +500 мВ) | 100 kΩ | |
| от -80 до +80 мВ | Нет | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 100 Ω | |
| от -10 мА до +10 мА | Нет | |
| от -20 мА до +20 мА | Да | |
| — Входное сопротивление (от -20 мА до +20 мА) | 100 Ω | |
| от -3,2 до +3,2 мА | Нет | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 100 Ω | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Нет | |
| тип C | Нет | |
| Тип E | Нет | |
| Тип J | Нет | |
| Тип K | Нет | |
| Тип L | Нет | |
| Тип N | Нет | |
| Тип R | Нет | |
| Тип S | Нет | |
| Тип T | Нет | |
| Тип U | Нет | |
| Тип TXK/TXK(L) согласно ГОСТ | Нет | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | Нет | |
| Ni 100 | Да; Стандарт/климатический | |
| — Сопротивление на входе (Ni 100) | 100 MΩ | |
| Ni 1000 | Да | |
| — Сопротивление на входе (Ni 1000) | 100 MΩ | |
| LG-Ni 1000 | Да; Стандарт/климатический | |
| — Сопротивление на входе (LG-Ni 1000) | 100 MΩ | |
| Ni 120 | Нет | |
| Ni 200 | Нет | |
| Ni 500 | Нет | |
| Pt 100 | Да; Стандарт/климатический | |
| — Сопротивление на входе (Pt 100) | 100 MΩ | |
| Pt 1000 | Нет | |
| Pt 200 | Нет | |
| Pt 500 | Нет | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Нет | |
| от 0 до 300 Ом | Нет | |
| от 0 до 600 Ом | Да | |
| — Сопротивление на входе (от 0 до 600 Ом) | 100 MΩ | |
| от 0 до 6000 Ом | Да | |
| — Сопротивление на входе (от 0 до 6000 Ом) | 100 MΩ | |
| Термоэлемент (TC) | ||
| — параметрируемое | Нет | |
| — внутренняя температурная компенсация | Нет | |
| — внешняя температурная компенсация с компенсационным датчиком | Нет | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Нет | |
| — для резистивного термометра | да; Pt100 стандартный/климатический; Ni100 стандартный/климатический; Ni1000 стандартный/климатический; LG-Ni1000 стандартный/климатический | |
| Длина провода | ||
| экранированные, макс. | 200 m; макс. 50 м при 50 мВ | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 13 bit | |
| Настраиваемое время интегрирования | Да; 60 / 50 ms | |
| Основное время преобразования (мс) | 66 / 55 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да; с внешним питанием | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | 0,6 %; ±0,6 % (±5 В, 10 В, от 1 до 5 В, от 0 до 10 В); ±0,5 % (±50 мВ, 500 мВ, 1 В) | |
| Ток относительно диапазона входных параметров, (+/-) | 0,5 %; ±20 мА, от 0 до 20 мА, от 4 до 20 мА | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,5 %; от 0 до 6 кОм, от 0 до 600 кОм | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 1 градус Кельвина (Pt100, Ni100, климатический; Ni1000, LG-Ni1000, стандарт; Ni1000, LG-Ni1000, климатический); 1,2 градуса Кельвина (Pt100, Ni100, стандарт) | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,4 %; 0,4 % (±5 В, 10 В, от 1 до 5 В, от 0 до 10 В); 0,3 % (±50 мВ, 500 мВ, 1 В) | |
| Ток относительно диапазона входных параметров, (+/-) | 0,3 %; ±20 мА, от 0 до 20 мА, от 4 до 20 мА | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,3 %; от 0 до 6 кОм, от 0 до 600 кОм | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 1 градус Кельвина (Pt100, Ni100, стандарт); 0,8 градуса Кельвина (Pt100, Ni100, климатический; Ni1000, LG-Ni1000, стандарт; Ni1000, LG-Ni1000, климатический) | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Нет |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Сигнал предельного значения | Нет | |
| Диагностика | ||
| Считываемая диагностическая информация | Нет | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Нет | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 40-полюсный |

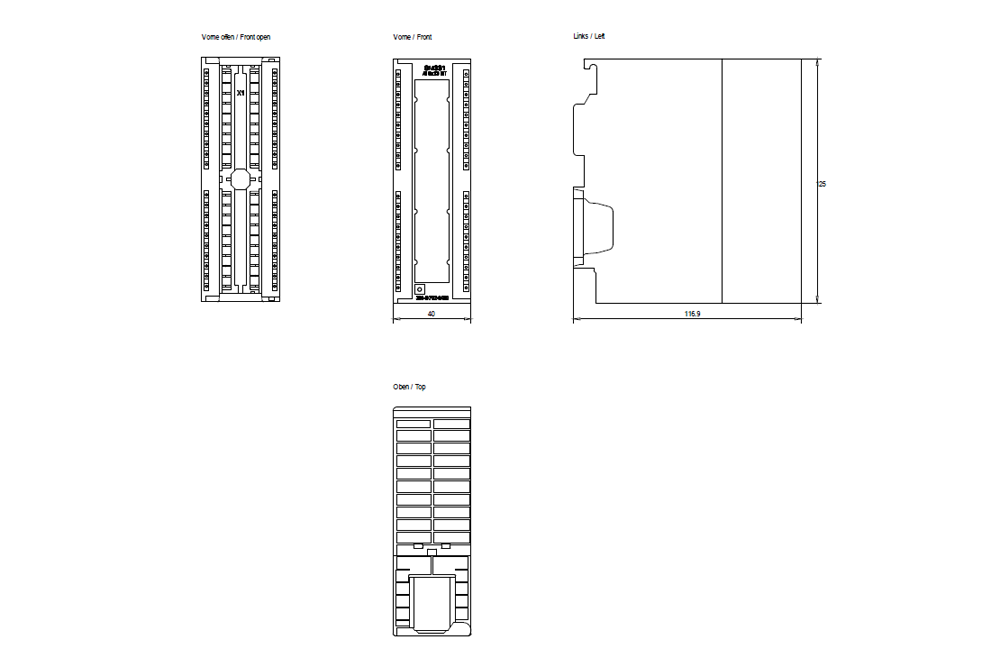

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | Масса, прибл. | 250 g |
