Описание 6ES7331-7HF01-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Да | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 50 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1,5 W |
| Аналоговые вводы | Число аналоговых входов | 8 |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V; 20 В пост. тока при длительной нагрузке; 75 В пост. тока в течение макс. 1 с (коэффициент заполнения 1:20) | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Нет | |
| от 1 В до 5 В | Да | |
| — Входное сопротивление (от 1 В до 5 В) | 100 kΩ | |
| от -1 до +1 В | Да | |
| — Сопротивление на входе (от -1 до 1 В) | 10 MΩ | |
| от -10 до +10 В | Да | |
| — Сопротивление на входе (от -10 до 10 В) | 100 kΩ | |
| от -5 до +5 В | Да | |
| — Сопротивление на входе (от -5 до +5 В) | 100 kΩ | |
| от -500 до +500 мВ | Да | |
| от -80 до +80 мВ | Да | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 50 Ω | |
| от -20 мА до +20 мА | Да | |
| — Входное сопротивление (от -20 мА до +20 мА) | 50 Ω | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 50 Ω | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 14 bit; однополюсный: 14 бит; двухполюсный: 13 бит + знак | |
| Настраиваемое время интегрирования | Да | |
| Основное время преобразования (мс) | 52 мкс на канал | |
| Подавление напряжения помех для частоты помех f1 в Гц | нет/400/60/50 Гц | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | 0,4 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,25 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,2 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Сигнал предельного значения | Да; параметрируемый, каналы 0 и 2 | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

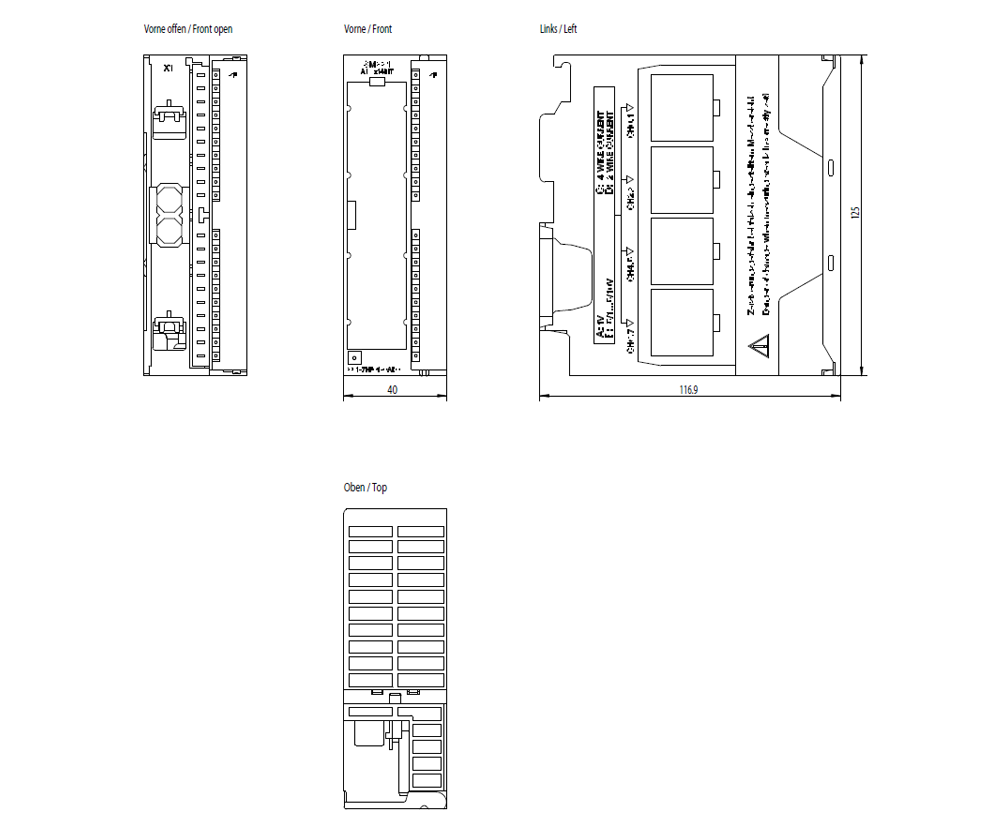

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | Масса, прибл. | 230 g |
