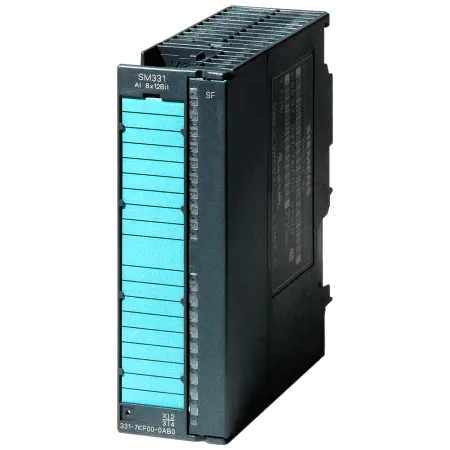

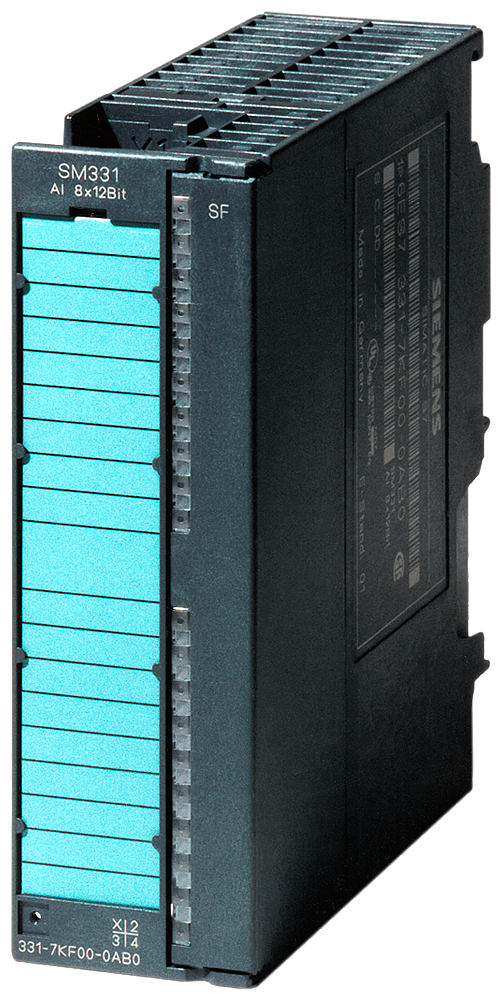

Описание 6ES7331-7KB02-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 30 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 50 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1 W |
| Аналоговые вводы | Число аналоговых входов | 2 |
| при измерении сопротивления | 1 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V; при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20) | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 1,67 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Да | |
| Резистивный термометр | Да | |
| Сопротивление | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Нет | |
| от 1 В до 5 В | Да | |
| — Входное сопротивление (от 1 В до 5 В) | 100 kΩ | |
| От 1 В до 10 В | Нет | |
| от -1 до +1 В | Да | |
| — Сопротивление на входе (от -1 до 1 В) | 10 MΩ | |
| от -10 до +10 В | Да | |
| — Сопротивление на входе (от -10 до 10 В) | 100 kΩ | |
| от -2,5 до +2,5 В | Да | |
| — Сопротивление на входе (от -2,5 до 2,5 В) | 100 kΩ | |
| от -250 до +250 мВ | Да | |
| — Сопротивление на входе (от -250 до +250 мВ) | 10 MΩ | |
| от -5 до +5 В | Да | |
| — Сопротивление на входе (от -5 до +5 В) | 100 kΩ | |
| от -50 до +50 мВ | Нет | |
| от -500 до +500 мВ | Да | |
| — Сопротивление на входе (от -500 до +500 мВ) | 10 MΩ | |
| от -80 до +80 мВ | Да | |
| — Сопротивление на входе (от -80 до 80 мВ) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 25 Ω | |
| от -10 мА до +10 мА | Да | |
| — Входное сопротивление (от -10 мА до +10 мА) | 25 Ω | |
| от -20 мА до +20 мА | Да | |
| — Входное сопротивление (от -20 мА до +20 мА) | 25 Ω | |
| от -3,2 до +3,2 мА | Да | |
| — Входное сопротивление (от -3,2 до +3,2 мА) | 25 Ω | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 25 Ω | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Нет | |
| Тип E | Да | |
| — Сопротивление на входе (тип E) | 10 MΩ | |
| Тип J | Да | |
| — Сопротивление на входе (тип J) | 10 MΩ | |
| Тип K | Да | |
| — Сопротивление на входе (тип K) | 10 MΩ | |
| Тип L | Нет | |
| Тип N | Да | |
| — Сопротивление на входе (тип N) | 10 MΩ | |
| Тип R | Нет | |
| Тип S | Нет | |
| Тип T | Нет | |
| Тип U | Нет | |
| Тип TXK/TXK(L) согласно ГОСТ | Нет | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | Нет | |
| Ni 100 | Да | |
| — Сопротивление на входе (Ni 100) | 10 MΩ; Стандарт | |
| Ni 1000 | Нет | |
| LG-Ni 1000 | Нет | |
| Ni 120 | Нет | |
| Ni 200 | Нет | |
| Ni 500 | Нет | |
| Pt 100 | Да | |
| — Сопротивление на входе (Pt 100) | 10 kΩ; Стандарт | |
| Pt 1000 | Нет | |
| Pt 200 | Нет | |
| Pt 500 | Нет | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Да | |
| — Сопротивление на входе (от 0 до 150 Ом) | 10 MΩ | |
| от 0 до 300 Ом | Да | |
| — Сопротивление на входе (от 0 до 300 Ом) | 10 MΩ | |
| от 0 до 600 Ом | Да | |
| — Сопротивление на входе (от 0 до 600 Ом) | 10 MΩ | |
| от 0 до 6000 Ом | Нет | |
| Термоэлемент (TC) | ||
| — параметрируемое | Да | |
| — внутренняя температурная компенсация | Да | |
| — внешняя температурная компенсация с компенсационным датчиком | Да | |
| — для определяемой температуры сравнения | Да | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Тип E, J, K, L, N | |
| — для резистивного термометра | Pt100 (стандарт, климатическая зона), Ni100 (стандарт, климатическая зона) | |
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 15 bit; однополюсный: 9/12/12/14 бит; двухполюсный: 9 бит + знак/12 бит + знак/12 бит + знак/14 бит + знак | |
| Настраиваемое время интегрирования | Да; 2,5 / 16,67 / 20 / 100 ms | |
| Основное время преобразования (мс) | 3 / 17 / 22 / 102 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 400 / 60 / 50 / 10 Гц | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | 1 %; ±1 % (80 мВ); ±0,6 % (от 250 до 1 000 мВ); ±0,8 % (от 2,5 до 10 В) | |
| Ток относительно диапазона входных параметров, (+/-) | 0,7 %; от 3,2 до 20 мА | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,7 %; 150, 300, 600 Ом | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,7 %; ±0,7 % (Pt100/Ni100); ±0,8 % (Pt100 климатический) | |
| Термоэлемент относительно диапазона входных параметров, (+/-) | 1,1 %; Тип E, J, K, L, N | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,6 %; ±0,6 % (80 мВ, от 2,5 до 10 В); ±0,4 % (от 250 до 1 000 мВ) | |
| Ток относительно диапазона входных параметров, (+/-) | 0,5 %; от 3,2 до 20 мА | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,5 %; 150, 300, 600 Ом | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,6 %; ±0,5 % (Pt100/Ni100), ±0,6 % (Pt100 климатический) | |
| Термоэлемент относительно диапазона входных параметров, (+/-) | 0,7 %; Тип E, N, J, K, L | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да; параметрируемое |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да; параметрируется, канал 0 | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да; не для 2-проводного измерительного преобразователя | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

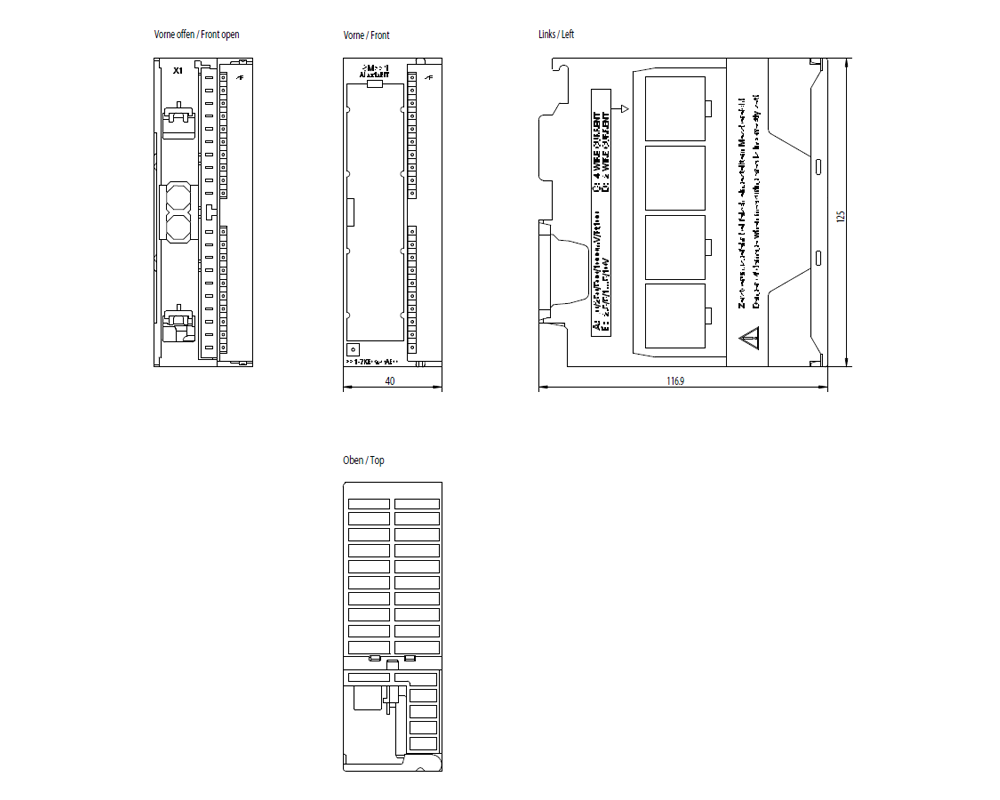

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 250 g |
