Описание 6ES7331-7PE10-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 150 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 2,2 W |
| Аналоговые вводы | Число аналоговых входов | 6 |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 35 V; 35 В при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20) | |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 0,7 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Нет | |
| Термоэлемент | Да | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Нет | |
| от 1 В до 5 В | Нет | |
| От 1 В до 10 В | Нет | |
| от -1 до +1 В | Да | |
| — Сопротивление на входе (от -1 до 1 В) | 10 MΩ | |
| от -10 до +10 В | Нет | |
| от -2,5 до +2,5 В | Нет | |
| от -250 до +250 мВ | Да | |
| — Сопротивление на входе (от -250 до +250 мВ) | 10 MΩ | |
| от -5 до +5 В | Нет | |
| от -50 до +50 мВ | Да | |
| — Сопротивление на входе (от -50 до +50 мВ) | 10 MΩ | |
| от -500 до +500 мВ | Да | |
| — Сопротивление на входе (от -500 до +500 мВ) | 10 MΩ | |
| от -80 до +80 мВ | Да | |
| — Сопротивление на входе (от -80 до 80 мВ) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Нет | |
| от -10 мА до +10 мА | Нет | |
| от -20 мА до +20 мА | Нет | |
| от -3,2 до +3,2 мА | Нет | |
| от 4 мА до 20 мA | Нет | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| — Сопротивление на входе (тип B) | 10 MΩ | |
| тип C | Да | |
| — Сопротивление на входе (тип C) | 10 MΩ | |
| Тип E | Да | |
| — Сопротивление на входе (тип E) | 10 MΩ | |
| Тип J | Да | |
| — Сопротивление на входе (тип J) | 10 MΩ | |
| Тип K | Да | |
| — Сопротивление на входе (тип K) | 10 MΩ | |
| Тип L | Да | |
| — Сопротивление на входе (тип L) | 10 MΩ | |
| Тип N | Да | |
| — Сопротивление на входе (тип N) | 10 MΩ | |
| Тип R | Да | |
| — Сопротивление на входе (тип R) | 10 MΩ | |
| Тип S | Да | |
| — Сопротивление на входе (тип S) | 10 MΩ | |
| Тип T | Да | |
| — Сопротивление на входе (тип T) | 10 MΩ | |
| Тип U | Да | |
| — Сопротивление на входе (тип U) | 10 MΩ | |
| Тип TXK/TXK(L) согласно ГОСТ | Да | |
| — Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | Нет | |
| Ni 100 | Нет | |
| Ni 1000 | Нет | |
| LG-Ni 1000 | Нет | |
| Ni 120 | Нет | |
| Ni 200 | Нет | |
| Ni 500 | Нет | |
| Pt 100 | Нет | |
| Pt 1000 | Нет | |
| Pt 200 | Нет | |
| Pt 500 | Нет | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Нет | |
| от 0 до 300 Ом | Нет | |
| от 0 до 600 Ом | Нет | |
| от 0 до 6000 Ом | Нет | |
| Термоэлемент (TC) | ||
| — параметрируемое | Да | |
| — внутренняя температурная компенсация | Да | |
| — внешняя температурная компенсация с Pt100 | Да | |
| — внешняя температурная компенсация с компенсационным датчиком | Да | |
| — для определяемой температуры сравнения | Да | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Тип B, E, J, K, L, N, R, S. T, U, C, TXK, XK(L) | |
| — для резистивного термометра | Нет | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; Дополнительный двоичный код | |
| Настраиваемое время интегрирования | Да | |
| Основное время преобразования (мс) | 30 / 50 / 60 / 300 мс | |
| Время интегрирования (мс) | 10/16,67/20/100 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | 10 / 50 / 60 / 400 Hz | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | Эксплуатационная погрешность при 0 - 60 °C: ±0,12 % @ ±25 мВ, ±0,08 % @ ±50 мВ, ±0,6 % @ ±80 мВ, ±0,05 % @ ±250 мВ, ±0,05 % @ 500 мВ, ±0,05 % @ ±1 В | |
| Термоэлемент относительно диапазона входных параметров, (+/-) | Подробную информацию см. в руководстве | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | Подробную информацию см. в руководстве | |
| Термоэлемент относительно диапазона входных параметров, (+/-) | Подробную информацию см. в руководстве | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да; параметрируемое |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; поканально | |
| Сигнал предельного значения | Да; параметрируемое | |
| Аварийный сигнал процесса | Да; параметрируемое | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Да | |
| между каналами, в блоках для | 1 | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 2 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 40-полюсный |

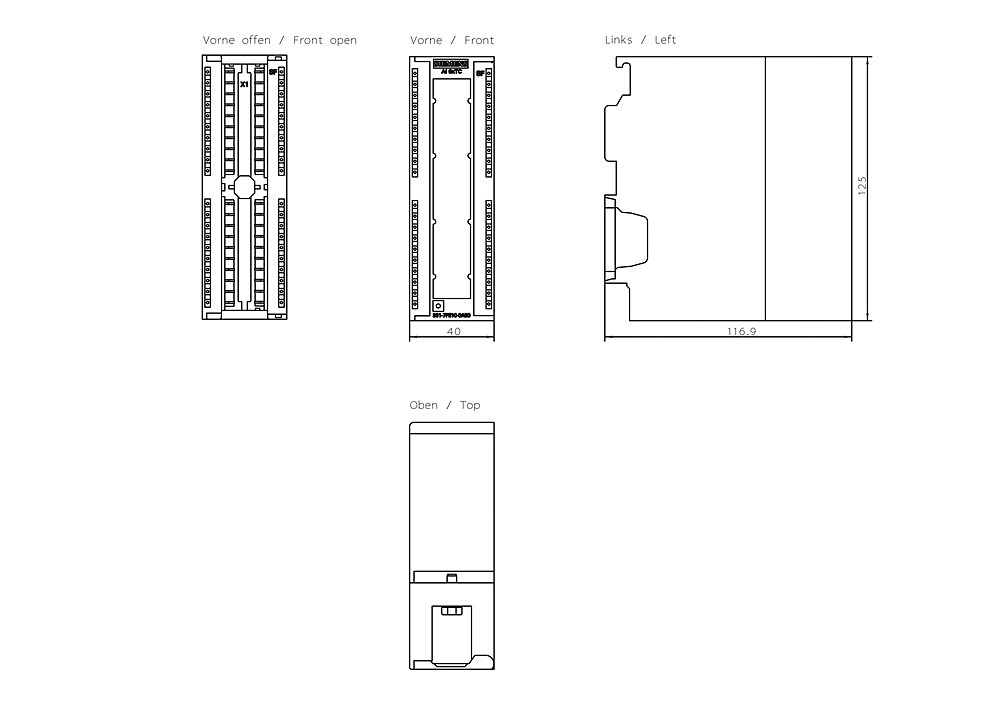

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 272 g |
