Описание 6ES7331-7RD00-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 250 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 60 mA | |
| Выходное напряжение | Электропитание измерительных преобразователей | |
| Номинальное значение (пост. ток) | 13 V; при 22 мА | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3 W |
| Аналоговые вводы | Число аналоговых входов | 4 |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Нет | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 50 Ω | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 50 Ω | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; от 10 до 15 бит + знак | |
| Настраиваемое время интегрирования | Да; от 2,5 до 100 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | от 10 до 400 Гц | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Ток относительно диапазона входных параметров, (+/-) | 0,45 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Выход за верхний предел диапазона | Да | |
| Обрыв провода сигнального датчика | Да | |
| Короткое замыкание провода сигнального датчика | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | Узел для взрывозащиты | Да |
| макс. значения для соединительных клемм газовой группы IIC | ||
| Uo (напряжение холостого хода), макс. | 25,2 V | |
| Io (ток короткого замыкания), макс. | 68,5 mA | |
| Po (выходная мощность), макс. | 431 mW | |
| Co (допустимая внешняя мощность), макс. | 90 nF | |
| Lo (допустимая внешняя индуктивность), макс. | 7,5 mH | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| Стандарты, допуски, сертификаты | Применение во взрывоопасной зоне | |
| маркировка ATEX | ATEX II 3 G (2) GD Ex nA [ib Gb] [ib IIIC Db] IIC T4 Gc | |
| маркировка FM | Класс I, раздел 2, группа A, B, C, D T4 | |
| Номер испытания PTB | Ex-96.D.2092X | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| макс. | 60 °C | |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

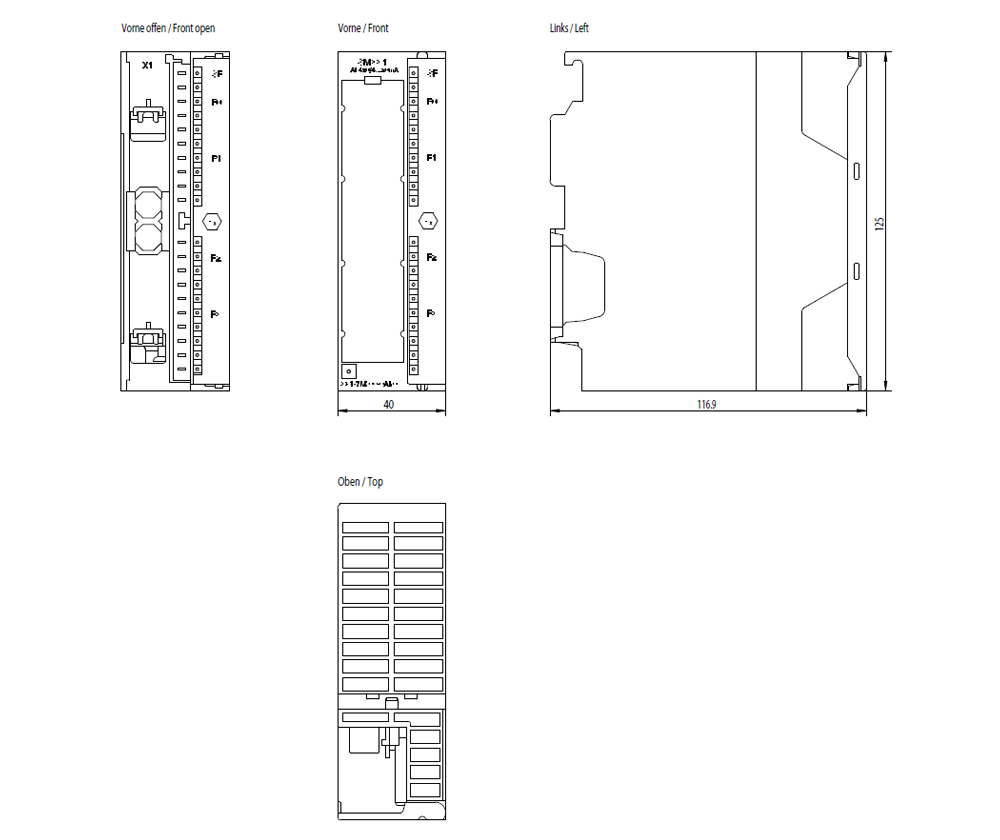

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 290 g |
