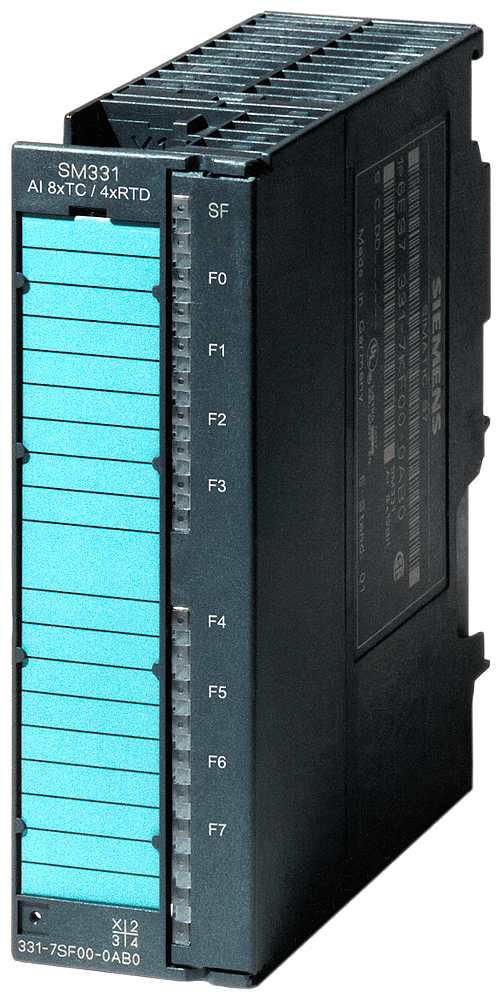

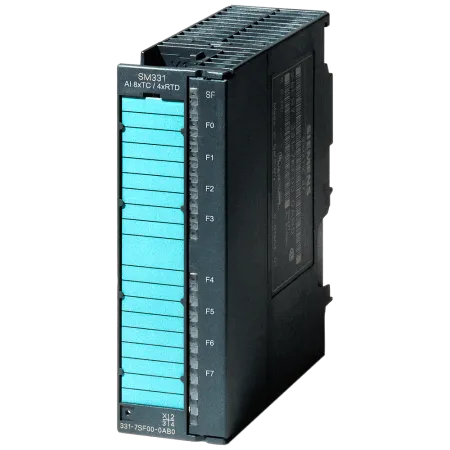

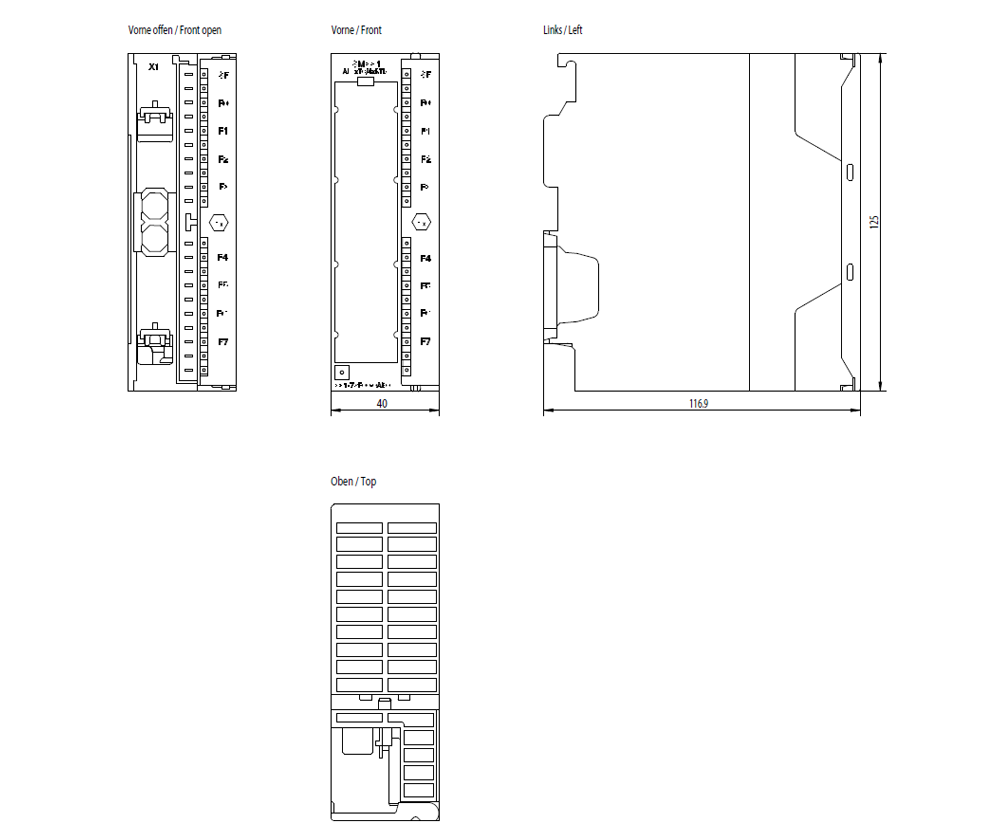

Описание 6ES7331-7SF00-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Входной ток | из шины на задней стойке 5 В пост. тока, макс. | 120 mA |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,6 W |
| Аналоговые вводы | Число аналоговых входов | 8; 8 x термоэлементов; 4 x RTD-терморезистора |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Нет | |
| Термоэлемент | Да | |
| Резистивный термометр | Да | |
| Сопротивление | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от -1 до +1 В | Да | |
| — Сопротивление на входе (от -1 до 1 В) | 10 MΩ | |
| от -25 до +25 мВ | Да | |
| — Сопротивление на входе (от -25 до +25 мВ) | 10 MΩ | |
| от -250 до +250 мВ | Да | |
| — Сопротивление на входе (от -250 до +250 мВ) | 10 MΩ | |
| от -50 до +50 мВ | Да | |
| — Сопротивление на входе (от -50 до +50 мВ) | 10 MΩ | |
| от -500 до +500 мВ | Да | |
| — Сопротивление на входе (от -500 до +500 мВ) | 10 MΩ | |
| от -80 до +80 мВ | Да | |
| — Сопротивление на входе (от -80 до 80 мВ) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| — Сопротивление на входе (тип B) | 10 MΩ | |
| Тип E | Да | |
| — Сопротивление на входе (тип E) | 10 MΩ | |
| Тип J | Да | |
| — Сопротивление на входе (тип J) | 10 MΩ | |
| Тип K | Да | |
| — Сопротивление на входе (тип K) | 10 MΩ | |
| Тип L | Да | |
| — Сопротивление на входе (тип L) | 10 MΩ | |
| Тип N | Да | |
| — Сопротивление на входе (тип N) | 10 MΩ | |
| Тип R | Да | |
| — Сопротивление на входе (тип R) | 10 MΩ | |
| Тип S | Да | |
| — Сопротивление на входе (тип S) | 10 MΩ | |
| Тип T | Да | |
| — Сопротивление на входе (тип T) | 10 MΩ | |
| Тип U | Да | |
| — Сопротивление на входе (тип U) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Ni 100 | Да | |
| — Сопротивление на входе (Ni 100) | 10 MΩ | |
| Pt 100 | Да | |
| — Сопротивление на входе (Pt 100) | 10 MΩ | |
| Pt 200 | Да | |
| — Сопротивление на входе (Pt 200) | 10 MΩ | |
| Длина провода | ||
| экранированные, макс. | 200 m; TC: 50 м | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; от 10 до 15 бит + знак | |
| Настраиваемое время интегрирования | Да; от 2,5 до 100 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | от 10 до 400 Гц | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,04 %; от 0,09 до 0,04 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,008 %; 0,018 ... 0,008 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Выход за верхний предел диапазона | Да | |
| Обрыв провода сигнального датчика | Да | |
| Короткое замыкание провода сигнального датчика | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | Узел для взрывозащиты | Да |
| макс. значения для соединительных клемм газовой группы IIC | ||
| Uo (напряжение холостого хода), макс. | 5,9 V | |
| Io (ток короткого замыкания), макс. | 28,8 mA | |
| Po (выходная мощность), макс. | 41,4 mW | |
| Co (допустимая внешняя мощность), макс. | 43 µF | |
| Lo (допустимая внешняя индуктивность), макс. | 40 mH | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Стандарты, допуски, сертификаты | Применение во взрывоопасной зоне | |
| маркировка ATEX | ATEX II 3 G (2) GD Ex nA [ib Gb] [ib IIIC Db] IIC T4 Gc | |
| маркировка FM | Класс I, раздел 2, группа A, B, C, D T4 | |
| Номер испытания PTB | Ex-96.D.2108X | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| макс. | 60 °C | |
| Техника соединений | Требуемый передний штекер | 20-полюсный |
| Массы | Масса, прибл. | 210 g |
