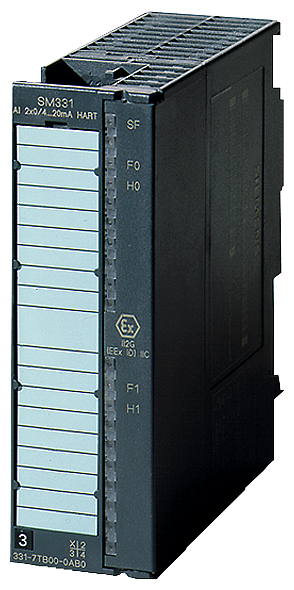

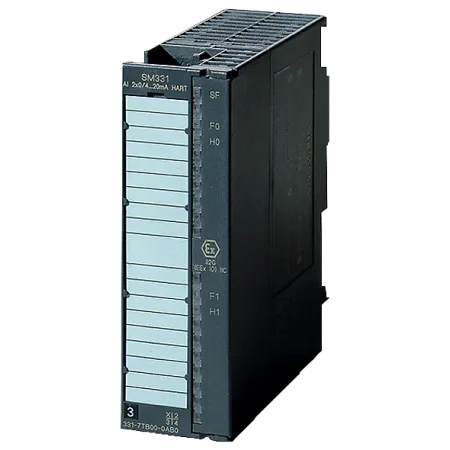

6ES7331-7TB10-0AB0 Siemens - SIMATIC DP, модуль аналоговых входов SM 331 с поддержкой HART, 2 AI, 0/4
₸837 074
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7331-7TB10-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 180 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Выходное напряжение | Электропитание измерительных преобразователей | |
| есть | Да | |
| Номинальное значение (пост. ток) | 15 V; при 22 мА | |
| устойчивое при коротких замыканиях | Да; прибл. 30 мА | |
| Напряжение без нагрузки (пост. ток) | 29,6 V | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 4,5 W |
| Аналоговые вводы | Число аналоговых входов | 2 |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 50 Ω | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 50 Ω | |
| Длина провода | ||
| экранированные, макс. | 400 m | |
| Формирование аналоговой величины для входов | Принцип измерения | сигма-дельта |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; от 10 до 15 бит + знак | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 2,5 / 16,67 / 20 / 100 ms | |
| Основное время преобразования, включая время интегрирования (мс) | 2,5/16,67/20/100 (доступен 1 канал); 7,5/50/60/300 (доступно 2 канала) | |
| Подавление напряжения помех для частоты помех f1 в Гц | 10 / 50 / 60 / 400 Hz | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Ток относительно диапазона входных параметров, (+/-) | 0,45 %; от 0/4 до 20 мА | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 %; от 0/4 до 20 мА | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да; параметрируемое |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Сигнал предельного значения | Да; параметрируемый, каналы 0 и 1 | |
| Диагностика | ||
| Выход за верхний предел диапазона | Да; красный светодиод, оповещение | |
| Обрыв провода сигнального датчика | Да; красный светодиод, оповещение | |
| Короткое замыкание провода сигнального датчика | Да; красный светодиод, оповещение | |
| Связь HART активна | Да; зеленые светодиоды (H) | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | Узел для взрывозащиты | Да |
| макс. значения для соединительных клемм газовой группы IIC | ||
| Uo (напряжение холостого хода), макс. | 26 V | |
| Io (ток короткого замыкания), макс. | 96,1 mA | |
| Po (выходная мощность), макс. | 511 mW | |
| Co (допустимая внешняя мощность), макс. | 62 nF | |
| Lo (допустимая внешняя индуктивность), макс. | 3 mH | |
| Um (напряжение на неискробезопасных соединительных клеммах), макс. | 250 V; DC | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| Допустимая разность потенциалов | между входами (UCM) | Доп. разность потенциалов 60 В пост. тока/30 в перем. тока (Uiso) для сигналов из взрывоопасной зоны |
| Стандарты, допуски, сертификаты | Маркировка CE | Да |
| Допуск UL | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| EAC (ранее ГОСТ-Р) | Да | |
| Применение во взрывоопасной зоне | ||
| маркировка ATEX | ATEX II 3 G (2) GD Ex nA [ib Gb] [ib IIIC Db] IIC T4 Gc | |
| сертификат ATEX | DEKRA 14 ATEX 0052X | |
| маркировка FM | Класс I, раздел 2, группа A, B, C, D T4; класс I, зона 2, группа IIC T4 | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| Техника соединений | Требуемый передний штекер | 1 x 20-полюсный |
| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 260 g |
Характеристики 6ES7331-7TB10-0AB0
