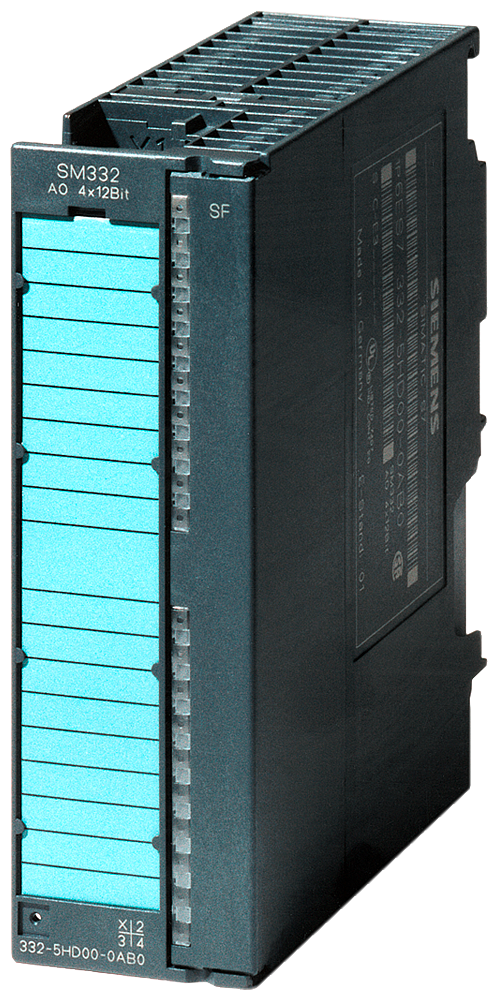

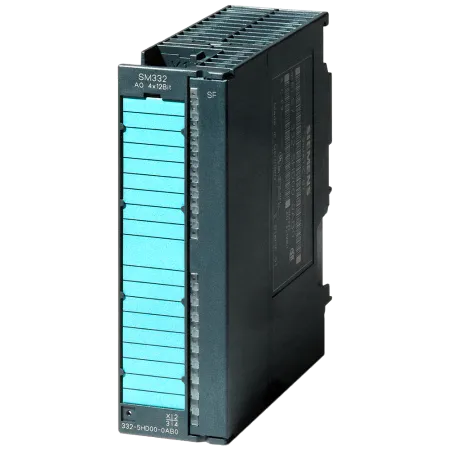

Описание 6ES7332-5HB01-0AB0
| Общая информация | Функция продукта | |
|---|---|---|
| Режим тактовой синхронизации | Нет | |
| Напряжение питания | Напряжение нагрузки L+ | |
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 135 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 60 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3 W |
| Аналоговые выводы | Число аналоговых выходов | 2 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 25 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 18 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от 1 В до 5 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да | |
| для выхода напряжения четырехпроводного соединения | Да | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 kΩ | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 500 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 10 mH | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit; ±10 В, ±20 мА, от 4 до 20 мА, от 1 до 5 В: 11 бит + знак; от 0 до 10 В, от 0 до 20 мА: 12 бит | |
| Время преобразования (на канал) | 0,8 ms | |
| Время установления | ||
| для омической нагрузки | 0,2 ms | |
| для емкостной нагрузки | 3,3 ms | |
| для индуктивной нагрузки | 0,5 ms; 0,5 мс (1 мГн); 3,3 мс (10 мГн) | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,6 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,4 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да; параметрируемое |
| Возможность включения заменяющих значений | Да; параметрируемое | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | Гальваническая развязка аналоговых выводов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

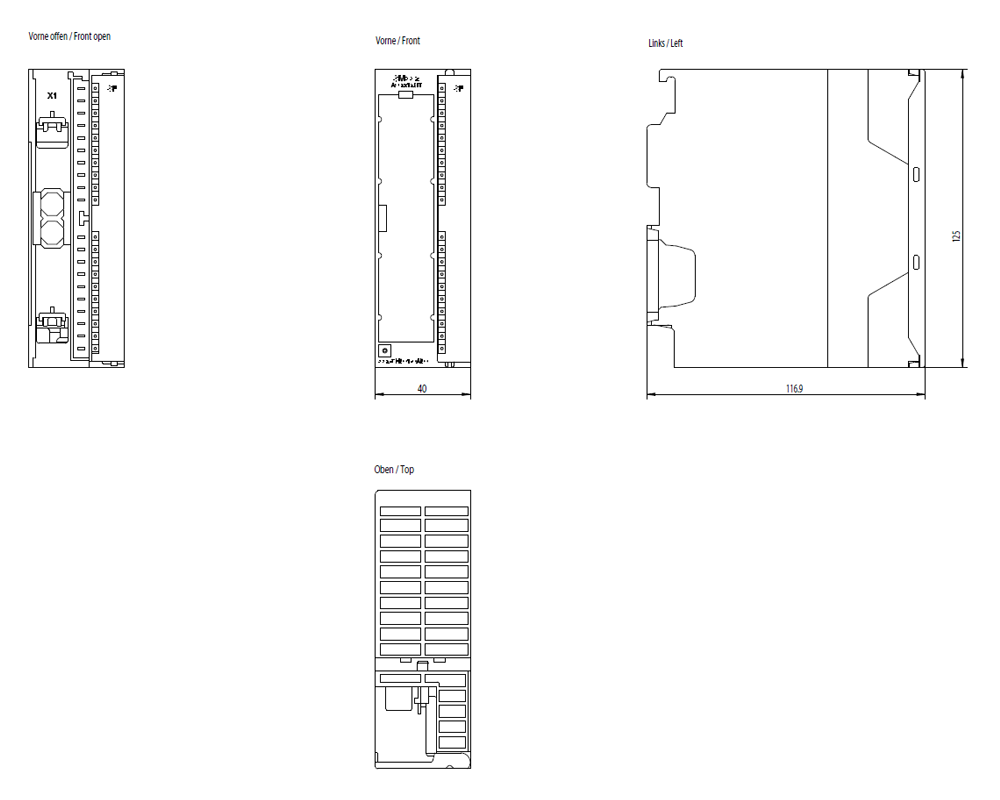

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | Масса, прибл. | 220 g |
