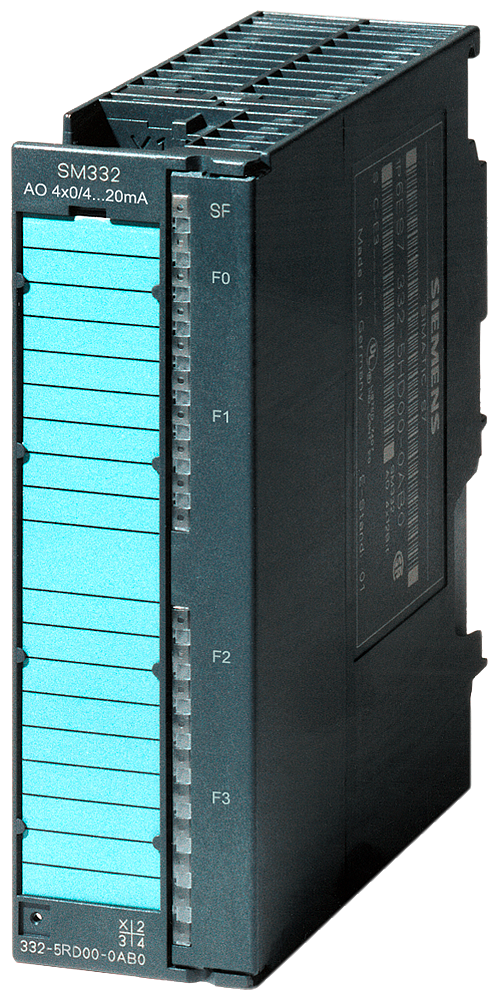

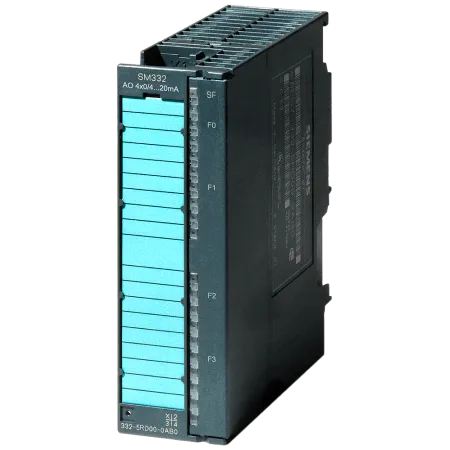

Описание 6ES7332-5RD00-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 200 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 80 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 4 W |
| Аналоговые выводы | Число аналоговых выходов | 4 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 70 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных токах, макс. | 500 Ω | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 15 bit | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,55 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Диагностика | ||
| Выход за верхний предел диапазона | Да | |
| Обрыв провода исполнительного элемента | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | Узел для взрывозащиты | Да |
| макс. значения для соединительных клемм газовой группы IIC | ||
| Uo (напряжение холостого хода), макс. | 14 V | |
| Io (ток короткого замыкания), макс. | 70 mA | |
| Po (выходная мощность), макс. | 440 mW | |
| Co (допустимая внешняя мощность), макс. | 850 nF | |
| Lo (допустимая внешняя индуктивность), макс. | 6,6 mH | |
| Гальваническая развязка | Гальваническая развязка аналоговых выводов | |
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Стандарты, допуски, сертификаты | Применение во взрывоопасной зоне | |
| маркировка ATEX | [EEx ib] IIC | |
| маркировка FM | Класс I, раздел 2, группа A, B, C, D T4 | |
| Номер испытания PTB | Ex-96.D.2026X | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| макс. | 60 °C | |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

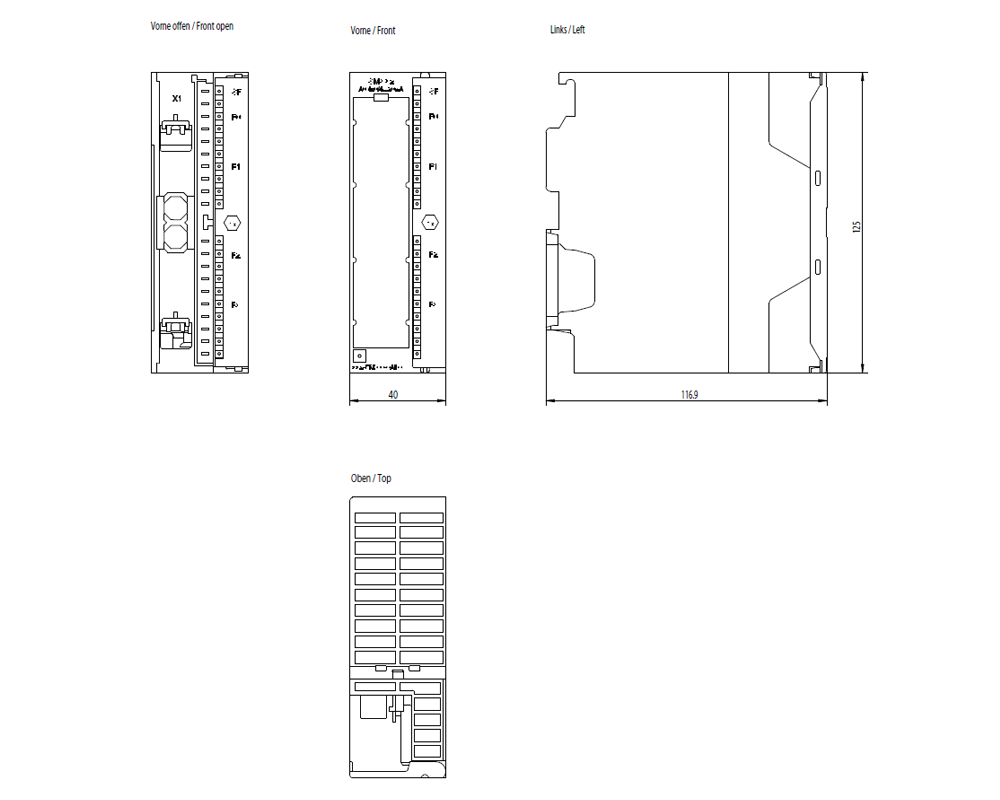

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 280 g |
